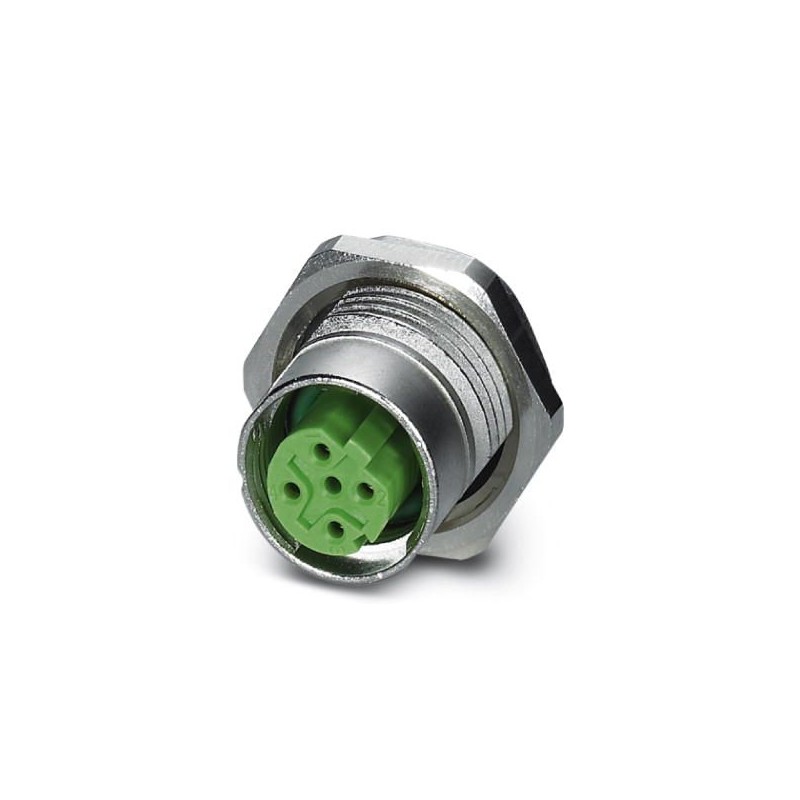

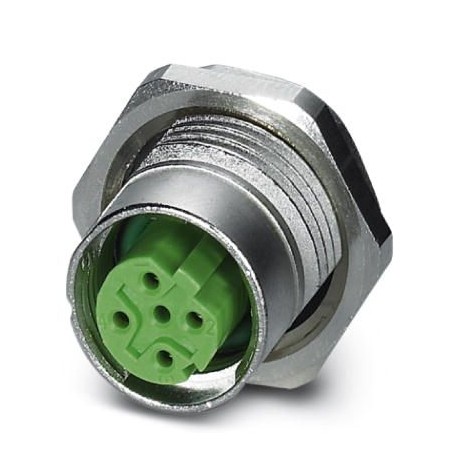

SACC-DSI-FSD-4CON-L180/SH GN 1456569 PHOENIX CONTACT Conect. enchuf. para apar. pared poster., 4-polos, Hemb..
SACC-DSI-FSD-4CON-L180/SH GN
1456569
PHOENIX_CONTACT
20
Conect. enchuf. para apar. pared poster., 4-polos, Hembra de conexión, recto, M12-SPEEDCON, D-codificación, Soldadura por ola, se espera que este artículo no contenga plomo a partir del primer trimestre de 2026 de acuerdo con RoHS II sin excepción 6c (Pb <0,1 %), una alternativa sin plomo está disponible previamente a petición
Hembra de montaje incorporado para sistema de bus, con soporte de contacto rojo, 4 polos, SPEEDCON M12, apantallada, codificada D, montaje en paredes posterior/montaje atornillado con rosca M16, con conexión por soldadura recta
Conectores > Conductor circular, de montaje (circuito impreso)
Conexión dispositivos de campo
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1456569 |
|---|---|
| Unidad de embalaje | 20 pcs |
| Clave de venta | ABQCAB - |
| Cantidad de pedido mínima | 20 pcs |
| Página del catálogo | Página 90 (C_2_2013) |
| EAN | 4046356617192 |
| Peso por unidad (sin incluir el embalaje) | 14,195 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -20 °C ... 60 °C (cable, disposición fija) |
|---|---|
| Índice de protección | IP67 |
Generalidades
| Observación | Los valores eléctricos y mecánicos indicados requieren una pareja de conectores enchufables correctamente montados y bloqueados. Si el conector enchufable está desbloqueado y existe el peligro de contaminación, debe cerrarse el conector enchufable con un capuchón > IP54. Además, se deben considerar influencias por conductores, líneas o montaje de placas de circuito impreso. |
|---|---|
| Corriente de dimensionamiento a 40 °C | 4 A |
| Tensión de dimensionamiento | 250 V |
| Tensión transitoria de dimensionamiento | 2,5 kV |
| Número de polos | 4 |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Codificación | D - datos |
| Normas/especificaciones | Conector enchufable M12 IEC 61076-2-101 |
| Indicación de estado | No |
| Categoría de sobretensiones | II |
| Grado de polución | 3 |
| Tipo de conexión | Patillas de soldar |
| Par de apriete | 3 Nm ... 4 Nm (por el lado de montaje) |
| Tipo de montaje | Montaje trasero Pg9 con tuerca plana |
Material
| Clase de combustibilidad según UL 94 | V0 |
|---|---|
| Material contacto | CuZn |
| Material superficie del contacto | Ni/Au |
| Material soporte de contactos | PA 6.6 |
| Material cuerpo de agarre | Fundición inyectada de cinc, niquelado |
| Material moleteado | Fundición inyectada de cinc, niquelada |
| Material de la junta | NBR |
Normas y especificaciones
| Denominación de norma | Conector enchufable M12 |
|---|---|
| Normas/especificaciones | IEC 61076-2-101 |
| Clase de combustibilidad según UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027143423eCl@ss 5.127143400eCl@ss 6.027279200eCl@ss 7.027440103eCl@ss 8.027440103eCl@ss 9.027440102
| Característica | Valor |
|---|---|
| Tipo de contacto de enchufe, exterior (EF005528) | Hembra (bus) |
| Método de montaje (EF000003) | Montaje pared posterior |
| Rosca (EF012303) | PG9 |
| Con conexión apantallada (EF002535) | Sí |
| Número de polos (EF001391) | 4 |
| Número de contactos de control (EF012217) | 4 |
| Con conexión PE (EF005600) | No |
| Revestimiento de la carcasa (EF001601) | Niquelado |
| Material de recubrimiento del contacto (EF004020) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Grado de protección (IP), montado (EF007466) | IP65/IP67 |
| Temperatura ambiente (EF002386) | 70 °C |
| Temperatura de operatividad (EF002393) | -40 °C |
| Corriente nominal In (EF008250) | 4 A |
| Con rosca (EF003723) | Sí |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO CABLEADO SENSORES ACTUADORES Y CONECTORES.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1456569-SACC-DSI-FSD-4CON-L180/SH GN | 131 Kbytes |
|
