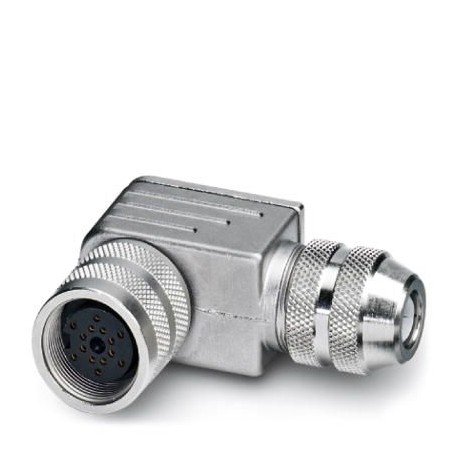

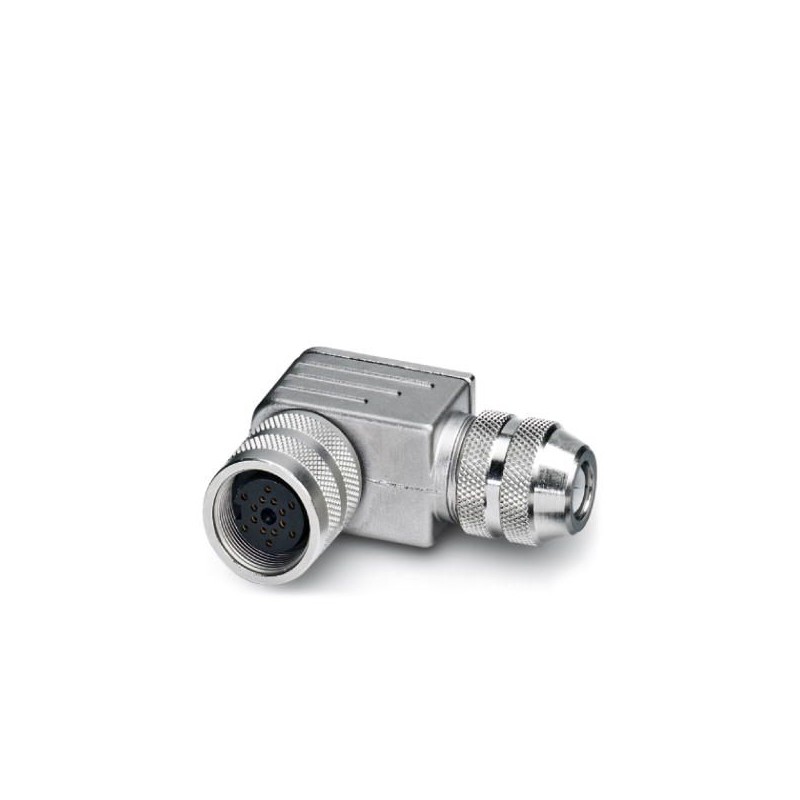

SACC-M16FR-14CON-M 1500253 PHOENIX CONTACT Hembra de conexión M16, 14 polos, con conexión por soldadura, de ..
SACC-M16FR-14CON-M
1500253
PHOENIX_CONTACT
Hembra de conexión M16, 14 polos, con conexión por soldadura, de configuración libre, acodada, para diámetros de cable de 6,0 mm... 8,0 mm
Conectores > Conector redondo, montaje en campo (conector industrial)
Cables, conectores y cajas QUICKON
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1500253 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BF3ZDX - |
| Página del catálogo | Página 313 (C_2_2017) |
| EAN | 4017918587918 |
| Peso por unidad (sin incluir el embalaje) | 68,900 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE (Alemania) |
Generalidades
| Tensión de dimensionamiento | 60 V (Categoría de sobretensiones I / grado de suciedad 1) |
|---|---|
| 32 V (Categoría de sobretensiones II / grado de suciedad 2) | |
| Número de polos | 14 |
| Clase de combustibilidad según UL 94 | V0 |
Datos del cable principal
| Sección de conductor máx. (señal) | 0,25 mm² |
|---|---|
| Sección de conductor AWG máx. (señal) | 24 |
| Sección de conductor máx. (energía) | 0,25 mm² |
| Sección de conductor AWG máx. (energía) | 24 |
| Diámetro exterior mín. del cable | 6 mm |
| Diámetro exterior máx. del cable | 8 mm |
Aislamiento
| Material carcasa | CuZn |
|---|---|
| Material superficie de la carcasa | Niquelada |
| Material contacto | CuSn |
| Material superficie del contacto | Au |
| Material soporte de contactos | PBT |
| Material Casquillo roscado | Fundición inyectada de cinc |
| Material Superficie de casquillo roscado | Niquelado |
Ocupación de las conexiones
| Puesto enchufable/polo = pin = color del conductor | 1 / 4 (A) = P = WH |
|---|---|
| 2 / 4 (A) = J = GN | |
| 3 / 4 (A) = T = YE | |
| 4 / 4 (A) = S = GY | |
| 5 / 4 (A) = G = PK | |
| 6 / 4 (A) = R = RD | |
| 7 / 4 (A) = E = BK | |
| 8 / 4 (A) = O = VT | |
| 9 / 4 (A) = C = WH/PK | |
| 10 / 4 (A) = N = PK/BN | |
| 1-10 / 1 (+24 V) = A+M = BN | |
| 1-10 / 3 (0 V) = L+U = BU |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 25 años; |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127143400eCl@ss 6.027279200eCl@ss 7.027440104eCl@ss 8.027440104eCl@ss 9.027440102
| Característica | Valor |
|---|---|
| Estilo de contacto (EF001587) | Ninguno |
| Número de contactos de datos (EF012232) | 0 |
| Número de contactos de potencia (EF012216) | 0 |
| Número de contactos de control (EF012217) | 14 |
| Tipo de carcasa (EF006980) | En ángulo |
| Temperatura ambiente (EF002386) | -30 °C |
| Tensión nominal (EF000228) | 60 V |
| Categoría de sobretensión (EF006785) | I |
| Grado de contaminación (EF006786) | 1 |
| Ejecución de la conexión eléctrica (EF003961) | Conexión de soldadura |
| Material de recubrimiento del contacto (EF004020) | Oro |
| Material de carcasa (EF001596) | Plástico |
| Mecanismo de bloqueo (EF000208) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Con conductor de protección (EF007468) | No |
| Grado de protección (IP), montado (EF007466) | IP67 |
| Armadura (EF000881) | No |
| Con indicación de estado (EF001602) | No |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CABLEADO DE SENSORES ACTUADORES ES.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1500253-SACC-M16FR-14CON-M | 96 Kbytes |
|
