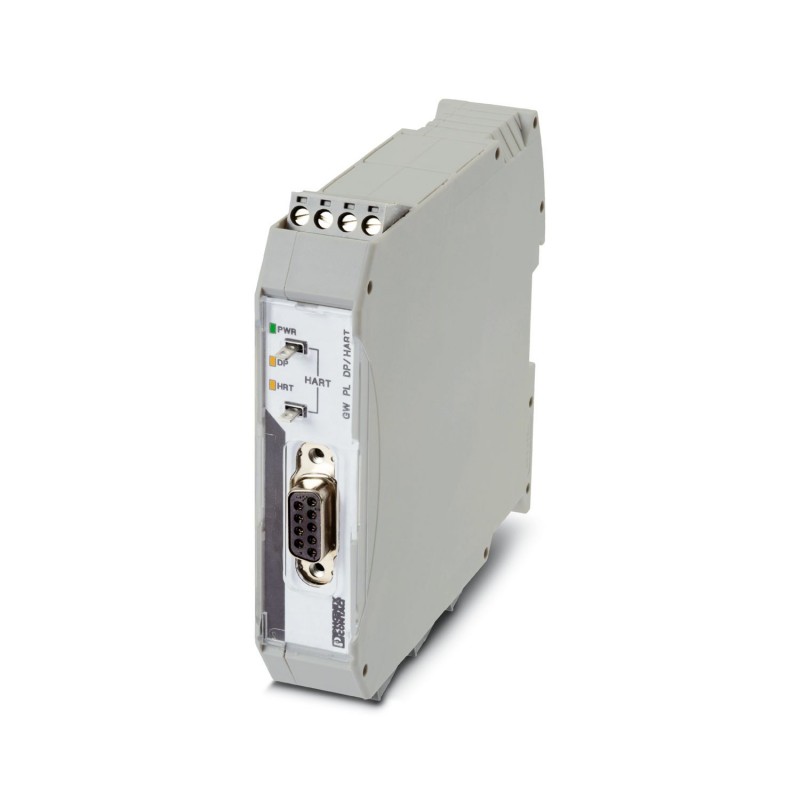

PHOENIX_CONTACT GW PL DP/HART 2316362 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

GW PL DP/HART 2316362 PHOENIX CONTACT Convertidor de protocolos HART a PROFIBUS DP

Referencia: GW PL DP/HART

Código: 2316362

Fabricante: PHOENIX_CONTACT

Descripción:

Convertidor de protocolos HART a PROFIBUS DP

Categorías:

  • Controladores industriales (PLC) > Módulo de comunicación de PLC
  • PHOENIX_CONTACT > Seguridad y comunicaciones

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 1.143,75 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos técnicos

Notas
Nota sobre el uso
Nota sobre la aplicaciónSolo para el uso industrial
Restricción de uso
Indicación CEMCEM: producto de clase A, véase declaración del fabricante en el centro de descargas

Propiedades del artículo
Tipo de productoConvertidor de interfaces
Estado de mantenimiento de datos
Revisión de artículo05
Propiedades de aislamiento
Categoría de sobretensiónII
Grado de polución2

Propiedades eléctricas
Alimentación
Tensión de alimentación18,5 V DC ... 30 V DC ()
Tensión nominal de alimentación24 V DC
Absorción de corriente máxima75 mA

Datos de conexión
Alimentación
Tipo de conexiónBorne enchufable de conexión por tornillo COMBICON
Sección de conductor flexible0,20 mm² ... 2,50 mm²
Sección de conductor rígido0,20 mm² ... 2,50 mm²
Sección de conductor AWG24 ... 12
Par de apriete0,5 Nm ... 0,6 Nm

Interfaces
Datos: PROFIBUS DP
Velocidad de transmisión de datos9,6 kBit/s (min.)
12 MBit/s (máx.)
Número de conexiones2
Tipo de conexiónD-SUB-9, COMBICON
Número de canales1
Par de apriete0,5 Nm ... 0,6 Nm
Tecnología de conexiónConexión por tornillo
Resistencia de cierre390 Ω - 220 Ω - 390 Ω (conectable)
Sección de conductor flexible máx.2,5 mm²
Sección de conductor flexible mín.0,2 mm²
Sección de conductor rígido máx.2,5 mm²
Sección de conductor rígido mín.0,2 mm²
Sección de conductor AWG máx.12
Sección de conductor AWG mín.24
Protocolos soportadosHART, PROFIBUS DP
Datos: HART FSK
Número de conexiones3
Tipo de conexiónCOMBICON
Número de canales4 (Dispositivos HART activos/pasivos)
Par de apriete0,5 Nm ... 0,6 Nm
Tecnología de conexiónConexión por tornillo
Sección de conductor flexible máx.2,5 mm²
Sección de conductor flexible mín.0,2 mm²
Sección de conductor rígido máx.2,5 mm²
Sección de conductor rígido mín.0,02 mm²
Sección de conductor AWG máx.12
Sección de conductor AWG mín.24

Dimensiones
Esquema de dimensionesbfqgliaikv.jpg
Anchura22,5 mm
Altura99 mm
Profundidad114,5 mm

Datos del material
Colorgris
Material carcasaPA V0

Condiciones medioambientales y de vida útil
Condiciones ambientales
Índice de protecciónIP20
Temperatura ambiente (servicio)-40 °C ... 85 °C
Temperatura ambiente (almacenamiento / transporte)-40 °C ... 85 °C
Altitud2000 m
Humedad de aire admisible (servicio)95 % (sin condensación)
Choque30g, 18 ms
Vibración (servicio)5g, 10 Hz ... 150 Hz

Homologaciones
Datos Ex
ATEXPRESAFE 16ATEX7686X, II 3G, Ex nA IIC T4 Gc
IECExIECEx PRE 16.0001X, Ex nA IIC T4 Gc
UL, EE.UU. / CanadáClass I, Div. 2, Groups A, B, C, D
Class I, Zone 2, AEx nA IIC T4, Ex nA IIC T4 GcX

Montaje
Tipo de montajeCarril simétrico: 35 mm
Indicaciones de montajesobre carril normalizado NS 35 conforme a EN 60715
Posición para el montajeSobre carril horizontal NS 35 según EN 60715

ETIM for 2316362 Controladores lógicos programables PLC (EC001423)

CaracterísticaNúmero de interfaces HW Ethernet industrial (EF003020)
Valor0
CaracterísticaNúmero de interfaces PROFINET (EF006932)
Valor0
CaracterísticaNúmero de interfaces HW RS232 (EF003021)
Valor0
CaracterísticaNúmero de interfaces HW RS422 (EF003022)
Valor0
CaracterísticaNúmero de interfaces HW RS485 (EF003023)
Valor0
CaracterísticaNúmero de interfaces HW en serie TTY (EF003024)
Valor0
CaracterísticaNúmero de interfaces HW USB (EF003025)
Valor0
CaracterísticaNúmero de interfaces HW en paralelo (EF003026)
Valor0
CaracterísticaNúmero de interfaces HW sin cables (EF006933)
Valor0
CaracterísticaNúmero de interfaces HW Otras (EF003027)
Valor3
CaracterísticaCon interfaz óptica (EF003028)
ValorNo
CaracterísticaSoporta el protocolo EtherCAT (EF017564)
ValorNo
CaracterísticaSoporta el protocolo TCP/IP (EF003050)
ValorNo
CaracterísticaSoporta el protocolo PROFIBUS (EF003052)
ValorNo
CaracterísticaSoporta el protocolo CAN (EF003053)
ValorNo
CaracterísticaSoporta el protocolo INTERBUS (EF003054)
ValorNo
CaracterísticaSoporta el protocolo ASI (EF003051)
ValorNo
CaracterísticaSoporta protocolo KNX (EF003055)
ValorNo
CaracterísticaSoporta el protocolo Modbus (EF003057)
ValorNo
CaracterísticaSoporta el protocolo de autopista de datos (EF003058)
ValorNo
CaracterísticaSoporta el protocolo DeviceNet (EF003059)
ValorNo
CaracterísticaSoporta el protocolo SUCONET (EF003060)
ValorNo
CaracterísticaSoporta el protocolo LON (EF003017)
ValorNo
CaracterísticaSoporta el protocolo PROFINET IO (EF007525)
ValorNo
CaracterísticaSoporta el protocolo PROFINET CBA (EF007524)
ValorNo
CaracterísticaSoporta el protocolo SERCOS (EF006657)
ValorNo
CaracterísticaSoporta el protocolo Foundation Fieldbus (EF007522)
ValorNo
CaracterísticaSoporta el protocolo Ethernet/IP (EF007521)
ValorNo
CaracterísticaSoporta el protocolo AS-Interface Safety at Work (EF007519)
ValorNo
CaracterísticaSoporta el protocolo DeviceNet Safety (EF007520)
ValorNo
CaracterísticaSoporta el protocolo de seguridad INTERBUS (EF006662)
ValorNo
CaracterísticaSoporta el protocolo PROFIsafe (EF007526)
ValorNo
CaracterísticaSoporta el protocolo SafetyBUS p (EF007527)
ValorNo
CaracterísticaSoporta el protocolo para otros sistemas bus (EF003062)
ValorSí
CaracterísticaEstándar inalámbrico Bluetooth (EF007178)
ValorNo
CaracterísticaEstándar de radio WLAN 802.11 (EF007179)
ValorNo
CaracterísticaEstándar de radio GPRS (EF008523)
ValorNo
CaracterísticaEstándar de radio GSM (EF008524)
ValorNo
CaracterísticaEstándar de radio UMTS (EF008525)
ValorNo
CaracterísticaMaestro de enlace E/S (EF007298)
ValorNo
CaracterísticaRedundancia (EF003156)
ValorNo
CaracterísticaTipo de transmisión de datos (EF008225)
ValorEn serie
CaracterísticaVelocidad de transferencia (EF003271)
Valor9600 kBit/s
CaracterísticaCon aislamiento galvánico (EF003272)
ValorNo
CaracterísticaSIL según IEC 61508 (EF009889)
ValorNinguno
CaracterísticaApto para funciones de seguridad (EF001597)
ValorNo
CaracterísticaNivel de rendimiento según EN ISO 13849-1 (EF007399)
ValorNinguno
CaracterísticaEquipos asociados (Ex ia) (EF004141)
ValorNo
CaracterísticaEquipos asociados (Ex ib) (EF004142)
ValorNo
CaracterísticaCategoría de protección contra explosiones para gas (EF003997)
ValorNinguno
CaracterísticaCategoría de protección contra explosiones para polvo (EF003998)
ValorNinguno
CaracterísticaAnchura (EF000008)
Valor22.5 mm
CaracterísticaAltura (EF000040)
Valor99 mm
CaracterísticaProfundidad (EF000049)
Valor114.5 mm
