PHOENIX_CONTACTSeguridad y comunicacionesGW DEVICE SERVER 2E/4DB9 2702763 PHOENIX CONTACT Servidor de dispositivos serie para la conversión de datos ..

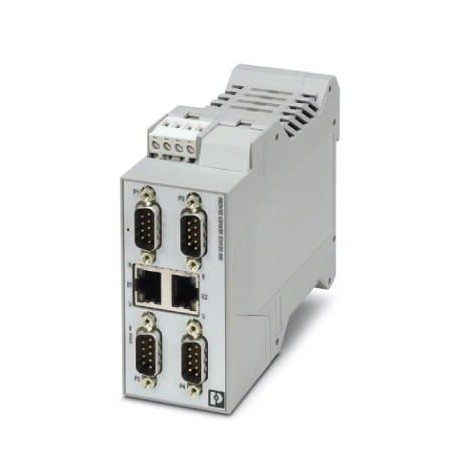

PHOENIX_CONTACT GW DEVICE SERVER 2E/4DB9 2702763 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

GW DEVICE SERVER 2E/4DB9 2702763 PHOENIX CONTACT Servidor de dispositivos serie para la conversión de datos ..

Referencia: GW DEVICE SERVER 2E/4DB9

Código: 2702763

Fabricante: PHOENIX_CONTACT

Descripción:

Servidor de dispositivos serie para la conversión de datos serie (RS-232/422/485) a datos Ethernet (RJ45). Compatible con protocolos TCP y UDP. El software de redireccionamiento mediante puerto COM y los drivers de Windows se pueden descargar. Comprende dos conexiones RJ45 y cuatro conexiones D-SUB-9.

Categorías:

  • Controladores industriales (PLC) > Módulo de comunicación de PLC
  • PHOENIX_CONTACT > Seguridad y comunicaciones

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 1.096,67 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos mercantiles

Clave de pedido2702763
Unidad de embalaje1 pcs
Clave de ventaDNC321 -
Página del catálogoPágina 342 (C_6_2017)
EAN4055626339184
Peso por unidad (sin incluir el embalaje)193,000 g
Número de tarifa arancelaria85176200

Observación

Restricción de usoCEM: producto de clase A, véase declaración del fabricante en el centro de descargas

Medidas

Anchura45 mm
Altura99 mm
Profundidad115 mm

Condiciones ambientales

Temperatura ambiente (servicio)-40 °C ... 70 °C
Temperatura ambiente (almacenamiento / transporte)-40 °C ... 80 °C
Humedad de aire admisible (servicio)10 % ... 95 % (sin condensación)
Humedad de aire admisible (almacenamiento / transporte)5 % ... 95 % (sin condensación)
Altitud< 2000 m
Índice de protecciónIP20
Resistencia a interferenciasEN 61000-6-2:2005

Generalidades

Separación galvánicaIEC UL 61010-1 (VCC // Ethernet)
Tensión de prueba Interfaz de datos/Interfaz de datos1,5 kVeff(50 Hz, 1 min)
Tensión de prueba Interfaz de datos/alimentación1,5 kVeff
1,5 kVeff(50 Hz, 1 min)
Compatibilidad electromagnéticaConformidad con la directiva EMC 2014/30/UE
Emisión de interferenciasEN 61000-6-4
Peso neto193 g
Material carcasaPA 6.6
Colorgris
MTBF63,5 Años (Norma Telcordia, temperatura: 25 °C, carga: 50%, factor medioambiental = 1,0)
42,3 Años (Norma Telcordia, temperatura: 40 °C, carga: 50%, factor medioambiental = 1,5)
ConformidadConformidad CE
UL, EE.UU.UL 61010-1
UL, EE.UU. / CanadáClass I, Div. 2, Groups A, B, C, D T4A

Alimentación

Tensión de alimentación10,8 V DC ... 30 V DC (a través de borne enchufable de conexión por tornillo COMBICON)
Absorción de corriente máxima120 mA (24 V DC)
Absorción de corriente típica110 mA (24 V DC)
Sección de conductor flexible máx.2,50 mm²
Sección de conductor flexible mín.0,20 mm²
Sección de conductor AWG máx.12
Sección de conductor AWG mín.24

Interfaz serie

Interfaz 1Interfaz Ethernet, 10/100Base-T(X) según IEEE 802.3u
InterfazEthernet
Número de puertos2
Tipo de conexiónHembra RJ45, apantallada
Longitud de transmisión≤ 100 m (par trenzado apantallado)
Protocolos soportadosTCP/IP, UDP, ASCII
Protocolos auxiliaresARP, DHCP (cliente), PING
Velocidad de transmisión serie10/100 Mbits/s, autonegociación
InterfazRS-232
Número de conexiones4
Tipo de conexiónConector macho D-SUB 9
Formato de fichero/codificación5/6/7/8 bits de datos, 1/2 bits de parada, paridad ninguno/par/impar/marcado/vacío
Longitud de transmisión15 m
Ocupación de pins
Control de flujo de datos/ProtocolosSoftware handshake, Xon/Xoff o hardware handshake RTS/CTS
Velocidad de transmisión serie0,3; 0,6; 1,2; 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2; 230,4 kBit/s
InterfazRS-422
Número de conexiones4
Tipo de conexiónConector macho D-SUB 9
Formato de fichero/codificación5/6/7/8 bits de datos, 1/2 bits de parada, paridad ninguno/par/impar/marcado/vacío
Longitud de transmisión≤ 1200 m
Resistencia terminal
120 Ω (configurables)
Ocupación de pins
Velocidad de transmisión serie0,3; 0,6; 1,2; 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2; 230,4 kBit/s
InterfazRS-485
Número de conexiones4
Tipo de conexiónConector macho D-SUB 9
Formato de fichero/codificación5/6/7/8 bits de datos, 1/2 bits de parada, paridad ninguno/par/impar/marcado/vacío
Resistencia terminal120 Ω (configurables)
Ocupación de pins
Velocidad de transmisión serie0,3; 0,6; 1,2; 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2; 230,4 kBit/s

Función

Gestión basada en Websí
GestiónGestión basada en web
Indicaciones de estado y diagnóstico

Normas y especificaciones

Compatibilidad electromagnéticaConformidad con la directiva EMC 2014/30/UE
Tipo de ensayoResistencia a las vibraciones según EN 60068-2-6/IEC 60068-2-6
Choque según EN 60068-2-27/IEC 60068-2-27
Emisión de interferenciasEN 61000-6-4
Resistencia a interferenciasEN 61000-6-2:2005
Normas/especificacionesEN 55022, EN 55024
ConformidadConformidad CE
UL, EE.UU.UL 61010-1
UL, EE.UU. / CanadáClass I, Div. 2, Groups A, B, C, D T4A
Comprobación de gases nocivosISA-S71.04-1985 G3 severo, grupo A

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSEspacio de tiempo para el uso previsto (EFUP): 50 años
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas"

Clasificaciones

ETIM for 2702763 Controladores lógicos programables PLC (EC001423)

CaracterísticaNúmero de interfaces HW Ethernet industrial (EF003020)
Valor0
CaracterísticaNúmero de interfaces PROFINET (EF006932)
Valor0
CaracterísticaNúmero de interfaces HW RS232 (EF003021)
Valor4
CaracterísticaNúmero de interfaces HW RS422 (EF003022)
Valor4
CaracterísticaNúmero de interfaces HW RS485 (EF003023)
Valor4
CaracterísticaNúmero de interfaces HW en serie TTY (EF003024)
Valor0
CaracterísticaNúmero de interfaces HW USB (EF003025)
Valor0
CaracterísticaNúmero de interfaces HW en paralelo (EF003026)
Valor0
CaracterísticaNúmero de interfaces HW sin cables (EF006933)
Valor0
CaracterísticaNúmero de interfaces HW Otras (EF003027)
Valor0
CaracterísticaCon interfaz óptica (EF003028)
ValorNo
CaracterísticaEstándar inalámbrico Bluetooth (EF007178)
ValorNo
CaracterísticaEstándar de radio WLAN 802.11 (EF007179)
ValorNo
CaracterísticaEstándar de radio GPRS (EF008523)
ValorNo
CaracterísticaEstándar de radio GSM (EF008524)
ValorNo
CaracterísticaEstándar de radio UMTS (EF008525)
ValorNo
CaracterísticaMaestro de enlace E/S (EF007298)
ValorNo
CaracterísticaRedundancia (EF003156)
ValorNo
CaracterísticaCon aislamiento galvánico (EF003272)
ValorNo
CaracterísticaSIL según IEC 61508 (EF009889)
ValorNinguno
CaracterísticaApto para funciones de seguridad (EF001597)
ValorNo
CaracterísticaNivel de rendimiento según EN ISO 13849-1 (EF007399)
ValorNinguno
CaracterísticaEquipos asociados (Ex ia) (EF004141)
ValorNo
CaracterísticaEquipos asociados (Ex ib) (EF004142)
ValorNo
CaracterísticaCategoría de protección contra explosiones para gas (EF003997)
ValorNinguno
CaracterísticaCategoría de protección contra explosiones para polvo (EF003998)
ValorNinguno
CaracterísticaAnchura (EF000008)
Valor45 mm
CaracterísticaAltura (EF000040)
Valor99 mm
CaracterísticaProfundidad (EF000049)
Valor115 mm
