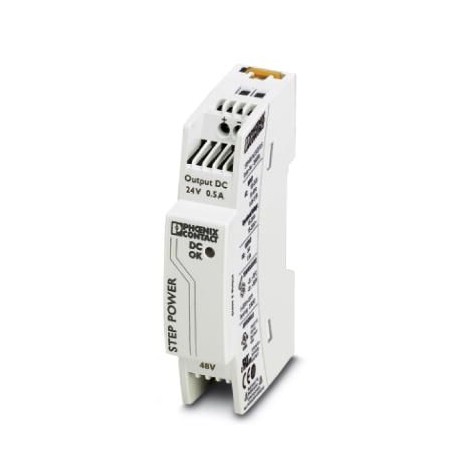

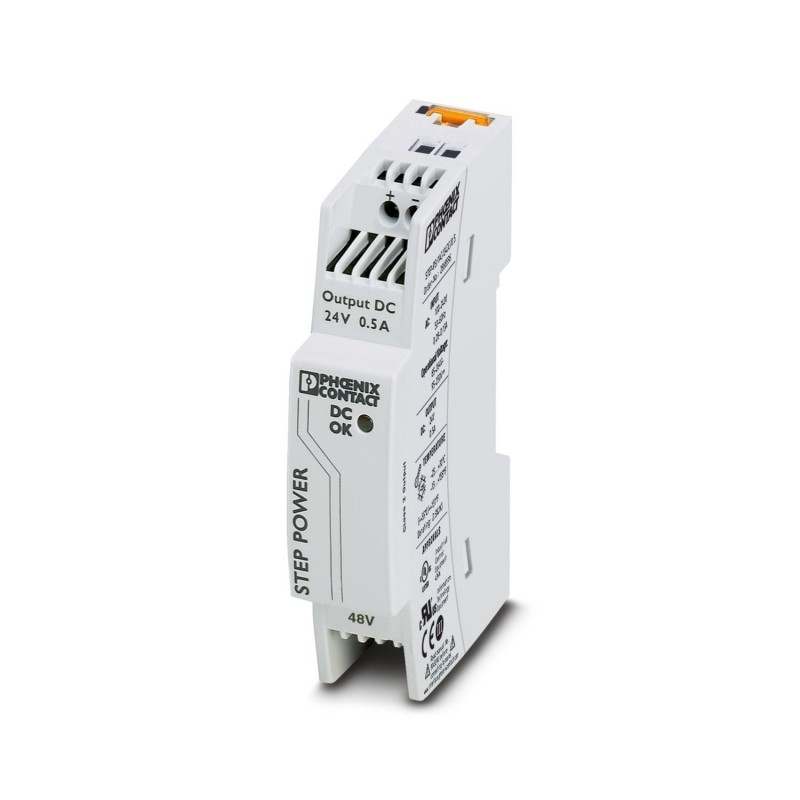

STEP-PS/48AC/24DC/0.5 2868716 PHOENIX CONTACT Fuente de alimentación conmutada en primario STEP POWER para m..
STEP-PS/48AC/24DC/0.5
2868716
PHOENIX_CONTACT
Fuente de alimentación conmutada en primario STEP POWER para montaje directo sobre carril DIN, entrada: monofásica, salida: 24 V DC / 0,5 A
Componentes industriales de baja tensión > Fuente de alimentación CC
Fuentes alimentación
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos técnicos
Datos de entrada
| Funcionamiento AC | |
| Margen de tensión nominal de entrada | 48 V AC |
| Rango de tensión de entrada | 43 V AC ... 52 V AC |
| 60 V DC ... 80 V DC | |
| Margen de tensión de entrada AC | 43 V AC ... 52 V AC |
| Margen de tensión de entrada DC | 60 V DC ... 80 V DC |
| Tipo de tensión de la tensión de alimentación | AC/DC |
| Extracorriente de cierre | < 10 A (típico) |
| Integral de corriente de irrupción (I2t) | < 0,1 A2s |
| Gama de frecuencias AC | 45 Hz ... 65 Hz |
| Gama de frecuencias DC | 0 Hz |
| Tiempo de puenteo de fallo de red | típ. 15 ms (48 V AC) |
| típ. 20 ms (52 V AC) | |
| Absorción de corriente | 0,5 A (43 V AC) |
| 0,45 A (48 V AC) | |
| Potencia nominal absorbida | 21 VA |
| Factor de potencia (cos phi) | 0,7 |
| Tiempo de conexión típico | < 0,5 s |
| Fusible de entrada | 1,25 A (Lento, interno) |
| Selección del fusible adecuado para la protección de entrada | 6 A ... 16 A (Característica B, C, D, K) |
Datos de salida
| Rendimiento | > 81 % (con 48 V AC y valores nom.) |
| Característica de salida | U/I |
| Tensión nominal de salida | 24 V DC |
| Corriente de salida Imáx. | 1 A |
| Corriente nominal de salida (IN) | 0,5 A (-25 °C ... 55 °C) |
| 0,55 A (-25 °C ... 40 °C permanentemente) | |
| Derating | 55 °C ... 70 °C (2,5 %/K) |
| Resistencia de recirculación | ≤ 35 V DC |
| Protección contra sobretensión en la salida (OVP) | < 35 V DC |
| Desviación de regulación | < 1 % (cambio de carga estático 10 % ... 90 %) |
| < 2 % (cambio de carga dinámico 10 % ... 90 %) | |
| < 0,1 % (cambio de tensión de entrada ±10 %) | |
| Ondulación residual | < 30 mVPP(20 MHz) |
| Potencia de salida | 12 W |
| Puntas de conexión Carga nominal | < 20 mVPP(20 MHz) |
| Disipación máxima de circuito abierto | < 0,3 W |
| Disipación de carga nominal máxima | < 3,4 W |
| Posibilidad de conexión en paralelo | sí, para redundancia y aumento de potencia |
| Posibilidad de conexión en serie | Sí |
Datos de conexión
| Entrada | |
| Tipo de conexión | Conexión por tornillo |
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 12 |
| Longitud a desaislar | 6,5 mm |
| Rosca de tornillo | M3 |
| Par de apriete mín. | 0,5 Nm |
| Par de apriete máx. | 0,6 Nm |
| Salida | |
| Tipo de conexión | Conexión por tornillo |
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 12 |
| Longitud a desaislar | 6,5 mm |
| Rosca de tornillo | M3 |
| Par de apriete mín. | 0,5 Nm |
| Par de apriete máx. | 0,6 Nm |
Señalización
| Tipo de señalización | LED |
| Indicación de la tensión de servicio | LED verde |
| Salida de señal: Indicación de estado LED | |
| Indicación de estado | LED "DC OK" verde |
| Observación acerca de la indicación de estado | UOUT> 21,5 V: LED encendido |
Propiedades eléctricas
| Número de fases | 1,00 |
| Tensión de aislamiento entrada/salida | 4 kV AC (ensayo de tipo) |
| 3,75 kV AC (Ensayo individual) | |
| 3,75 kV AC (Ensayo individual) | |
| 4 kV AC (ensayo de tipo) |
Propiedades del artículo
| Tipo de producto | Fuente de alimentación |
| Familia de productos | STEP POWER |
| MTBF (IEC 61709, SN 29500) | > 1860000 h (40 °C) |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 03 |
| Propiedades de aislamiento | |
| Clase de protección | II (en armario de control cerrado) |
| Categoría de sobretensión | III |
| Grado de polución | 2 |
Dimensiones
| Anchura | 18 mm |
| Altura | 90 mm |
| Profundidad | 61 mm |
| Unidad de división | 1 UD |
| Medida de montaje | |
| Distancia de montaje derecha/izquierda | 0 mm / 0 mm |
| Distancia de montaje arriba/abajo | 30 mm / 30 mm |
Montaje
| Tipo de montaje | Montaje sobre carril DIN |
| Indicaciones de montaje | alineable: horizontal 0 mm, vertical 30 mm |
| Posición para el montaje | Carril horizontal NS 35, EN 60715 |
| Con pintura de protección | no |
Datos del material
| Material de la carcasa | Plástico |
| Material carcasa | Policarbonato |
| Material cerrojo-pie | POM (Polyoxymethylene) |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -25 °C ... 70 °C (> 55 °C Derating: 2,5 %/K) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Clase de clima | 3K3 (según EN 60721) |
| Humedad del aire máx. admisible (servicio) | ≤ 95 % (a 25 °C, sin condensación) |
| Choque | 18 ms, 30g, por dirección en espacio (según IEC 60068-2-27) |
| Vibración (servicio) | < 15 Hz, amplitud ±2,5 mm (según IEC 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g, 90 min. | |
Normas y especificaciones
| Aplicaciones para trenes | EN 50121-4 |
| Norma - Equipamiento de instalaciones de alta intensidad con aparatos eléctricos | EN 50178/VDE 0160 (PELV) |
| Norma - Limitación de corrientes armónicas de la red | EN 61000-3-2 |
| Norma - Seguridad eléctrica | IEC 62368-1 (SELV) |
| Norma - Protección contra corrientes corpóreas peligrosas, exigencias básicas para la separación segura de aparatos eléctricos | EN 50178 |
| Norma - Tensión baja de protección | IEC 62368-1 (SELV) und EN 60204-1 (PELV) |
| Norma - Separación segura | DIN VDE 0100-410 |
| Norma de seguridad de transformadores | EN 61558-2-16 |
Homologaciones
| Homologaciones UL | UL/C-UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| NEC Class 2 según UL 1310 | |
| Conformidad/Homologaciones | |
| SIL según IEC 61508 | 0 |
Datos CEM
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
| Directiva de baja tensión | Conformidad con la directiva de baja tensión 2014/35/UE |
| Requisitos CEM de emisión de interferencias | EN 61000-6-3 |
| EN 61000-6-4 | |
| Requisitos CEM de inmunidad a interferencias | EN 61000-6-1 |
| EN 61000-6-2 | |
| Descarga de electricidad estática | |
| Normas/especificaciones | EN 61000-4-2 |
| Descarga de electricidad estática | |
| Descarga en contacto | 6 kV (Severidad del ensayo 3) |
| Descarga en el aire | 8 kV (Severidad del ensayo 3) |
| Observación | Criterio A |
| Campo electromagnético AF | |
| Normas/especificaciones | EN 61000-4-3 |
| Campo electromagnético AF | |
| Gama de frecuencias | 80 MHz ... 3 GHz |
| Intensidad del campo de prueba | 10 V/m (Severidad del ensayo 3) |
| Observación | Criterio A |
| Transitorios rápidos (Burst) | |
| Normas/especificaciones | EN 61000-4-4 |
| Transitorios rápidos (Burst) | |
| Entrada | 2 kV (Severidad del ensayo 3, asimétrica) |
| Salida | 2 kV (Severidad del ensayo 3, asimétrica) |
| Observación | Criterio A |
| Carga de tensión transitoria (Surge) | |
| Normas/especificaciones | EN 61000-4-5 |
| Carga de tensión transitoria (Surge) | |
| Entrada | 0,5 kV (Severidad del ensayo 1, simétrica) |
| 0,5 kV (Severidad del ensayo 1, asimétrica) | |
| Salida | 0,5 kV (Severidad del ensayo 1, simétrica) |
| 0,5 kV (Severidad del ensayo 1, asimétrica) | |
| Observación | Criterio B |
| Perturbaciones conducidas | |
| Normas/especificaciones | EN 61000-4-6 |
| Perturbaciones conducidas | |
| Entrada/salida | Severidad del ensayo 3 |
| Gama de frecuencias | 150 kHz ... 80 MHz |
| Observación | Criterio A |
| Tensión | 10 V |
| Emisión de interferencias | |
| Normas/especificaciones | EN 61000-6-3 |
| Tensión radiointerferencia según EN 55011 | EN 55011 (EN 55022) Clase B Campo de aplicación en la industria y en viviendas |
| Radiointerferencias según EN 55011 | EN 55011 (EN 55022) Clase B Campo de aplicación en la industria y en viviendas |
| Característica | Valor |
|---|---|
| Tipo de tensión de alimentación (EF002991) | CA/CC |
| 1ª tensión de salida (EF006792) | 24 V |
| Corriente máxima de salida 1 (EF008284) | 0.5 A |
| Tensión de salida ajustable (EF007002) | No |
| Valor nominal tensión de salida 1 (EF009393) | 24 V |
| Valor nominal corriente de salida 1 (EF009396) | 0.5 A |
| Protección contra cortocircuitos (EF007332) | Sí |
| Voltaje de suministro de CA nominal a 50 Hz (EF007076) | 43 V |
| Voltaje de suministro de CA nominal a 60 Hz (EF007077) | 48 V |
| Voltaje de suministro de CC nominal (EF007078) | 60 V |
| Tensión de salida regulada (EF003092) | Sí |
| Consumo de energía (EF000346) | 21 VA |
| Potencia suministrada (EF003034) | 12 W |
| Estabilizado (EF005302) | Sí |
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Montaje en carril posible (EF003972) | Sí |
| Montaje en pared posible (EF003973) | Sí |
| Apto para instalación en serie (EF001126) | Sí |
| Ancho en número de espacios modulares (EF002950) | 1 |
| Altura de la instalación (EF000332) | 90 mm |
| Montaje directo posible (EF005689) | Sí |
| Anchura (EF000008) | 18 mm |
| Altura (EF000040) | 90 mm |
| Profundidad (EF000049) | 61 mm |
| Apto para funciones de seguridad (EF001597) | Sí |
| SIL según IEC 61508 (EF009889) | Ninguno |
| Nivel de rendimiento según EN ISO 13849-1 (EF007399) | Ninguno |
| Grado de protección (IP) (EF005474) | IP20 |
| Grado de protección (NEMA) (EF011959) | Otros |
