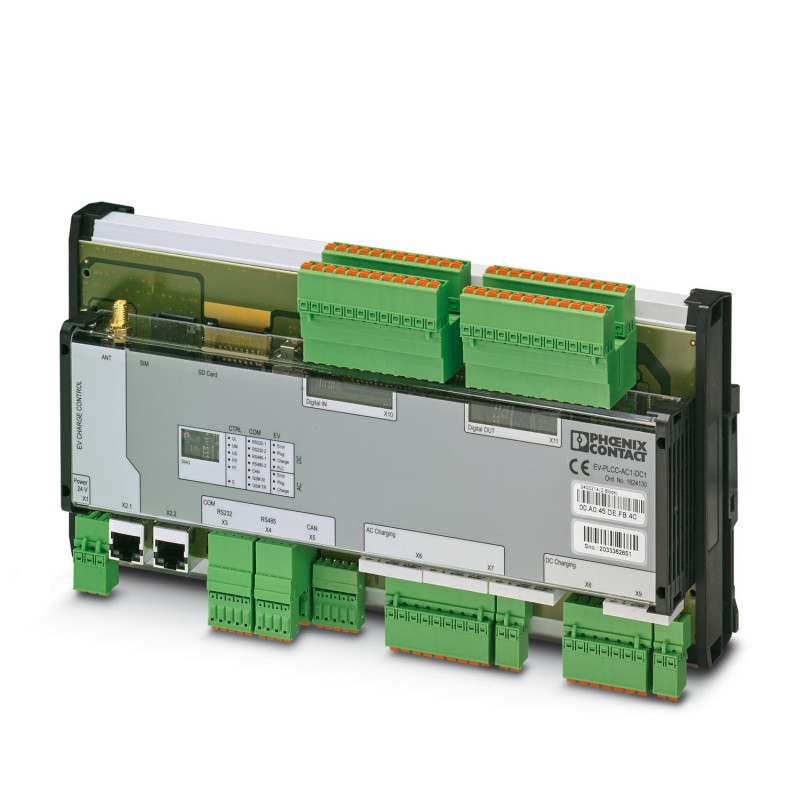

EV-PLCC-AC1-DC1 1624130 PHOENIX CONTACT Control de carga programable para carga DC y AC de vehículos eléctri..
EV-PLCC-AC1-DC1
1624130
PHOENIX_CONTACT
Control de carga programable para carga DC y AC de vehículos eléctricos según IEC 61851-1,-23, DIN SPEC 70121, CHAdeMO con módem de radiotelefonía móvil integrado
Dispositivos enchufables industriales y especiales > Sistema de control de carga E-Mobility
E-Mobility
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1624130 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | XWBBDA - |
| Página del catálogo | Página 57 (C_7_2019) |
| EAN | 4055626240572 |
| Peso por unidad (sin incluir el embalaje) | 1.097,000 g |
| Número de tarifa arancelaria | 85371091 |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Definición del producto
| Tipo de producto | Sistema de control de carga programable para carga DC y AC de vehículos eléctricos según IEC 61851-1,-23, DIN SPEC 70121 con módem inalámbrico 3G integrado |
|---|---|
| Ejecución | en la carcasa |
| Número de puntos de carga | 2 |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 55 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 10 % ... 95 % (según DIN EN 61131-2, sin rocío, sin formación de hielo) |
| Humedad de aire admisible (almacenamiento / transporte) | 10 % ... 95 % (según EN 61131-2) |
| Presión de aire (servicio) | 70 kPa ... 106 kPa (hasta 3000 m sobre el nivel del mar) |
| Presión de aire (almacenamiento / transporte) | 70 kPa ... 106 kPa (hasta 3000 m sobre el nivel del mar) |
| Índice de protección | IP20 |
| Vibración (en servicio) | 5g |
| Vibración (almacenamiento/transporte) | 5g |
| Choques (en servicio) | 25g (Criterio 1, según IEC 60068-2-27) |
Interfaz carga DC
| Normas/especificaciones | IEC 61851-1 |
|---|---|
| IEC 61851-23 | |
| Modo de carga | Modo 4 |
| Comunicación | DIN SPEC 70121 |
| Longitud del cable | máx. 10 m |
| Proximity | Entrada analógica, reservada para futuras aplicaciones |
| Sensores de temperatura | 2x Pt 1000 |
| Margen de temperatura | -20 °C ... 120 °C |
| Salida de relé | Autorización de carga DC |
| Tensión de conmutación máxima | 30 V (Alimentación externa) |
| Corriente de conmutación máxima | 6 A (Alimentación externa) |
Interfaz carga AC
| Normas/especificaciones | IEC 61851-1, Annex A+B |
|---|---|
| Modo de carga | Modo 3, caso B + C |
| Control de enclavamiento | Salida de relé, suministro interno |
| Tensión | ± 12 V |
| Corriente máxima para actuadores de enclavamiento | 2 A |
| Tiempo de activación | Ajustable con el programa de aplicaciones |
| Comportamiento en caso de caída de tensión | Desbloqueo automático |
| Feedback de enclavamiento | Medición de resistencia |
| Umbrales de conmutación | Ajustable con el programa de aplicaciones |
| Sensores de temperatura | 1x Pt 1000 (evaluación a través del programa de la aplicación) |
| Margen de temperatura | -20 °C ... 120 °C |
| Salida de relé | Autorización de carga AC |
| Tensión de conmutación máxima | 30 V (Alimentación externa) |
| Corriente de conmutación máxima | 6 A (Alimentación externa) |
Sistema de tiempo de ejecución IEC-61131
| Número tareas de mando | 8 |
|---|---|
| Velocidad de procesamiento | 1,3 ms (Instrucciones de 1 K mezcladas) |
| 90 µs (Instrucciones de 1 K BIT) | |
| Memoria de programa | 1 MByte (Instrucciones 86 K (IL)) |
| Batería | Integrado (con respaldo de batería) |
| Memoria de datos remanentes | 48 kbyte(s) (NVRAM) |
| Memoria de datos | 1 MByte |
| Memoria de parametrización | min. 4 MByte (En función del medio de almacenamiento) |
| Herramienta para diagnóstico | DIAG+ |
| Herramienta para programación | PC WORX |
| Sistema de tiempo de utilización | eCLR |
| Reloj de tiempo real | Sí |
Entradas digitales
| Número entrées | 16 |
|---|---|
| Tipo de conexión | Conectores COMBICON |
| Descripción de la entrada | EN 61131-2 tipo 1 |
| Rango de tensión de entrada | -0,5 V DC ... 30 V DC |
| -0,5 V DC ... 5 V DC (Señal "0") | |
| 15 V DC ... 30 V DC (Señal "1") | |
| Tiempo de reacción típico | min. 3 ms |
| Longitud del cable | máx. 30 m |
Salidas digitales
| Número salidas | 16 |
|---|---|
| Tipo de conexión | Conectores COMBICON |
| Tensión de salida | 24 V DC |
| Corriente de salida máx. por canal | 500 mA |
| Resistencia a tensión de retorno permanentemente aplicada | máx. 500 mA |
Interfaces de datos Ethernet
| Número de interfaces | 2 |
|---|---|
| Tipo de conexión | Hembra RJ45 |
| Velocidad de transmisión | 100 MBit/s |
| Longitud de transmisión | máx. 100 m |
Interfaces de datos RS-485
| Número de interfaces | 2 |
|---|---|
| Tipo de conexión | Conectores COMBICON |
| Longitud de transmisión | máx. 3 m (con cable apantallado máx. 30 m) |
| Resistencia terminal | 120 Ω (Conectable internamente) |
Interfaces de datos RS-232
| Número de interfaces | 2 |
|---|---|
| Tipo de conexión | Conectores COMBICON |
| Longitud de transmisión | máx. 3 m (con cable apantallado máx. 30 m) |
Interfaces de datos CAN-Bus
| Número de interfaces | 1 (Transparent mode, CAN 2.0a, 11 Bit Object Identifier, CAN 2.0b, 29 Bit Object Identifier) |
|---|---|
| Tipo de conexión | Conectores COMBICON |
| Velocidad de transmisión | 500 kBit/s (Por defecto) |
| 125 kBit/s, 250 kBit/s, 1000 kBit/s (ajustable) | |
| Longitud de transmisión | máx. 3 m (con cable apantallado máx. 30 m) |
| Resistencia terminal | 120 Ω (Conectable internamente) |
Interfaces inalámbricas
| Frecuencia | 850 MHz (0,25 W (UMTS)) |
|---|---|
| 1900 MHz (0,25 W (UMTS)) | |
| 2100 MHz (0,25 W (UMTS)) | |
| Antena | Longitud de cable máx. 30 m |
| Impedancia | 50 Ω |
| Conexión de antena | SMA (hembra) |
| Tarjeta SIM | Tarjeta SIM de 1,8 voltios / 3 voltios |
| GPRS | Clase 12, Clase B |
| EDGE | Multislot Clase 10 |
| UMTS | HSPA 3GPP R6 |
Datos de conexión
| Tipo de conexión | Conectores COMBICON |
|---|---|
| Sección de conductor flexible | 0,08 mm² ... 1,5 mm² |
| Sección de conductor rígido | 0,08 mm² ... 1,5 mm² |
| Sección de conductor AWG | 28 ... 16 |
Alimentación del equipo
| Tensión de alimentación | 24 V DC (Longitud de cable máx. 30 m) |
|---|---|
| 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. rizado residual) | |
| Ondulación residual | 5 % |
| Tensión de alimentación UMde las entradas digitales | 24 V DC -15 % / +20 % (según EN 61131-2) |
| Alimentación de corriente en UM | máx. 8 A DC (Suma de UM+ US) |
| Absorción de corriente de UM | máx. 8 A DC |
| Tensión de alimentación USde las salidas digitales | 24 V DC -15 % / +20 % (según EN 61131-2) |
| Alimentación de corriente en US | máx. 8 A DC (Suma de UM+ US) |
| Absorción de corriente de US | máx. 8 A DC |
| Tensión de alimentación UL | 24 V DC |
| Alimentación de corriente en UL | máx. 0,8 A DC |
Datos CEM
| Inmunidad a interferencias ESD | Comprobación de la resistencia a interferencias según EN 61000-6-2 Descarga de electricidad estática (ESD) EN 61000-4-2/IEC 61000-4-2 Criterio B, descarga de contactos de 4 kV, descarga de aire de 8 kV |
|---|---|
| Inmunidad a interferencias EF | Comprobación de la resistencia a interferencias según EN 61000-6-2 Campos electromagnéticos EN 61000-4-3/IEC 61000-4-3 Criterio A, intensidad de campo: 10 V/m |
| Inmunidad a interferencias ráfaga | Comprobación de la resistencia a interferencias según EN 61000-6-2 Transitorios rápidos (Burst) EN 61000-4-4/IEC 61000-4-4 Criterio B, 2 kV |
| Inmunidad a interferencias Surge | Comprobación de la resistencia a interferencias según EN 61000-6-2 Sobretensiones transitorias (Surge) EN 61000-4-5/IEC 61000-4-5 Criterio B, líneas de alimentación: 1 kV, líneas de señales/datos: 0,5 kV |
| Inmunidad a interferencias provocadas por magnitudes perturbadoras conducidas | Comprobación de la resistencia a interferencias según EN 61000-6-2 Magnitudes perturbadoras en la línea EN 61000-4-6/IEC 61000-4-6 Criterio A; tensión de prueba 10 V |
| Emisión de interferencias | Comprobación de la emisión de ruido según EN 61000-6-4 EN 55011 Clase A |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss
| eCl@ss 4.0 | 27210902 |
|---|---|
| eCl@ss 4.1 | 27371105 |
| eCl@ss 5.0 | 27371801 |
| eCl@ss 5.1 | 27371810 |
| eCl@ss 6.0 | 27371810 |
| eCl@ss 7.0 | 27371810 |
| eCl@ss 8.0 | 27242207 |
| eCl@ss 9.0 | 27144703 |
UNSPSC
| UNSPSC 6.01 | 30211916 |
|---|---|
| UNSPSC 7.0901 | 39121535 |
| UNSPSC 11 | 39121535 |
| UNSPSC 12.01 | 39121535 |
| UNSPSC 13.2 | 39121801 |
| UNSPSC 18.0 | 39121801 |
| UNSPSC 19.0 | 39121801 |
| UNSPSC 20.0 | 39121801 |
| UNSPSC 21.0 | 39121801 |
| Característica | Valor |
|---|---|
| Desbloqueo de emergencia en caso de un corte de luz (EF009316) | No |
| Número máx. de puntos de carga controlables (EF009156) | 2 |
| Con interfaz de comunicación (EF006609) | Sí |
| Anchura (EF000008) | 285 mm |
| Altura (EF000040) | 158 mm |
| Profundidad (EF000049) | 70 mm |
