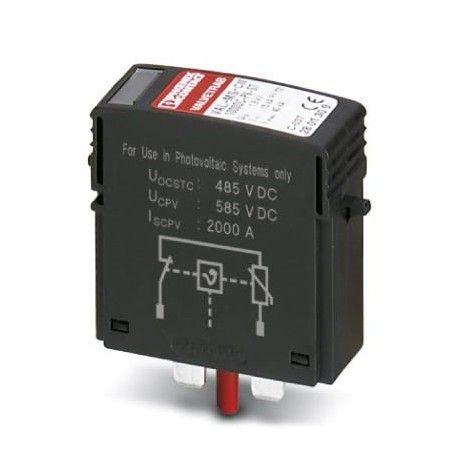

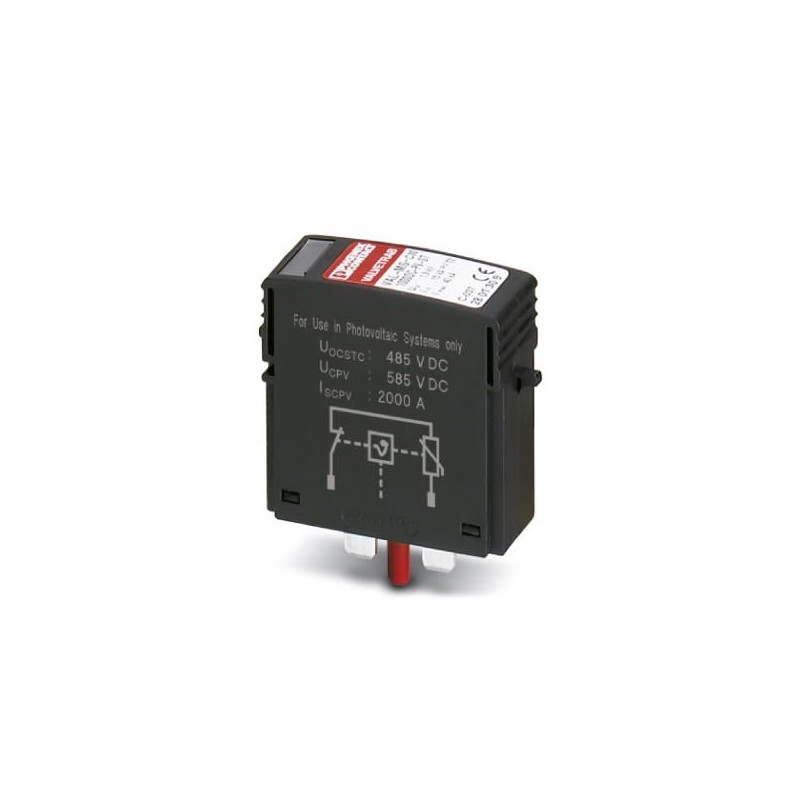

VAL-MS 1000DC-PV-ST 2800624 PHOENIX CONTACT Protección enchufable de repuesto para combinaciones de descarga..
VAL-MS 1000DC-PV-ST
2800624
PHOENIX_CONTACT
Protección enchufable de repuesto para combinaciones de descargadores PV de la línea de productos VAL-MS 1000DC-PV-...
Puesta a tierra, protección contra rayos y sobretensiones > Accesorios para la ingeniería de energía de protección contra sobretensiones
Trabtech (TT)
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2800624 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CL1324 - |
| Página del catálogo | Página 65 (C_4_2017) |
| EAN | 4046356615099 |
| Peso por unidad (sin incluir el embalaje) | 68,600 g |
| Número de tarifa arancelaria | 85363010 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Índice de protección | IP20 |
|---|---|
| Temperatura ambiente (servicio) | -40 °C ... 80 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Altitud | ≤ 2000 m (amsl (del inglés, above mean sea level, es decir, sobre el nivel del mar)) |
| Humedad de aire admisible (servicio) | 5 % ... 95 % |
| Choques (en servicio) | 60g (Semisinusoide / 11ms / 3x X, Y, Z) |
| Vibración (en servicio) | 7,5g (5-500 Hz / 2,5 h / XYZ) |
Generalidades
| Clase de ensayo IEC | PV II |
|---|---|
| PV T2 | |
| Tipo EN | T2 |
| Comportamiento frente a averías SPD | OCM (Comportamiento con error de desconexión) |
| Lugar de montaje | Interior |
| Accesibilidad | Accesible |
| Lugar de montaje del dispositivo de desconexión | Interno |
| Tipo de montaje | en elemento de base |
| Color | negro intenso RAL 9005 |
| Material carcasa | PA 6.6-FR |
| Grado de polución | 2 |
| Clase de combustibilidad según UL 94 | V-0 |
| Construcción | Macho |
| Mensaje Protección contra sobretensiones defectuosa | óptico |
Circuito de protección lado de tensión continua (DC)
| Tensión constante máxima UCPV | 585 V DC |
|---|---|
| Resistencia al cortocircuito ISCPV | 2000 A |
| Corriente de servicio constante ICPV | < 20 µA |
| Absorción de potencia standby PC | ≤ 25 mVA |
| Corriente transitoria nominal (8/20) µs | 15 kA |
| Corriente transitoria máxima Imáx(8/20) µs | 40 kA |
| Nivel de protección Up | ≤ 1,9 kV |
| Tensión residual Ures | ≤ 1,9 kV (en In) |
| ≤ 1,5 kV (con 5 kA) | |
| ≤ 1,7 kV (con 10 kA) | |
| ≤ 2 kV (con 20 kA) | |
| ≤ 2,3 kV (con 30 kA) | |
| ≤ 2,5 kV (con 40 kA) | |
| Tiempo de reacción tA | ≤ 25 ns |
| Resistencia de aislamiento Riso | > 5 GΩ (a 500 V DC) |
Especificaciones UL
| Tipo SPD | 1CA |
|---|---|
| Tensión constante máxima MCOV | 1170 V DC |
| Tensión nominal | 1170 V DC |
| Pistas de protección | (L+) - (L-) |
| (L+) - G | |
| (L-) - G | |
| Sistema de distribución de energía | DC PV |
| Protección de tensión nominal VPR | 3 kV |
| Corriente transitoria nominal In | 10 kA |
| Capacidad de cortocircuito (SCCR) | 50 kA |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 10.0.127130890eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130805eCl@ss 8.027130890eCl@ss 9.027130890
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO PROTECCIÓN CONTRA SOBRETENSIONES PHOENIX ES.pdf | 11 Mbytes |
|
| PHOENIX CONTACT-2800624-VAL-MS 1000DC-PV-ST | 113 Kbytes |
|
