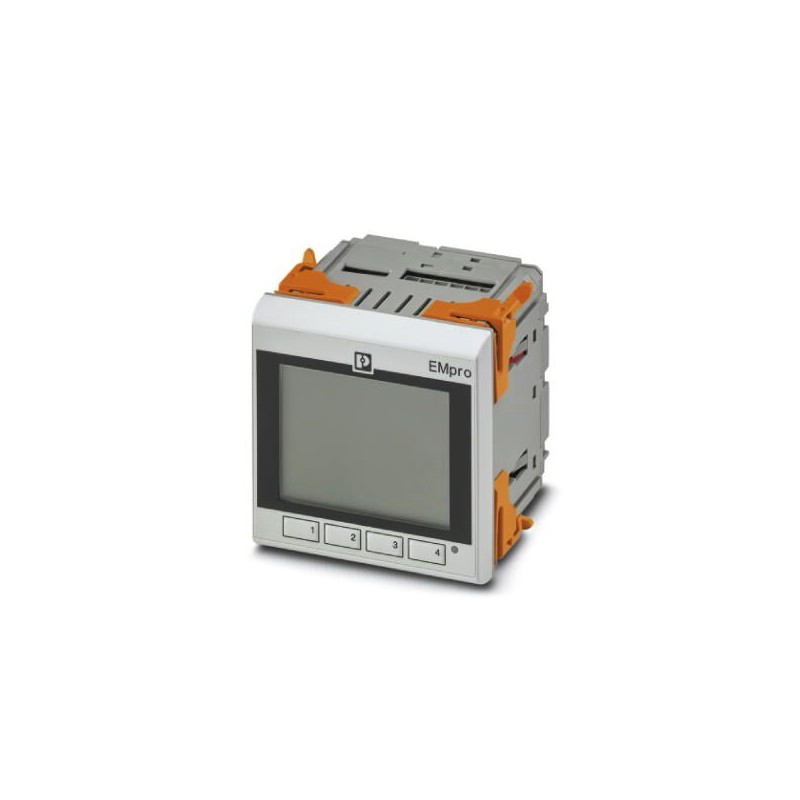

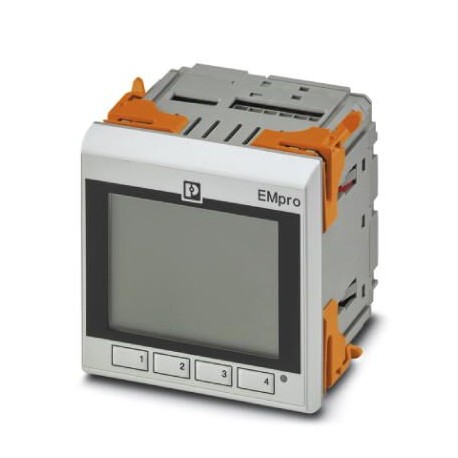

EEM-MA771-EIP 2908302 PHOENIX CONTACT Medidor de energía multifuncional con conexión Rogowski directa e inte..
EEM-MA771-EIP
2908302
PHOENIX_CONTACT
Medidor de energía multifuncional con conexión Rogowski directa e interfaz Modbus/TCP y Ethernet/IP integrada para medir parámetros eléctricos en instalaciones de baja tensión hasta 690 V. (phoenixcontact.com/empro-help)
Aparamenta para montaje en carril DIN / armario > Polímetro
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2908302 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK4C21 - |
| EAN | 4055626369051 |
| Peso por unidad (sin incluir el embalaje) | 544,000 g |
Condiciones ambientales
| Temperatura ambiente (servicio) | -10 °C ... 55 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
| Máx. Altura de fijación | ≤ 2000 m |
| Humedad del aire máx. admisible (servicio) | ≤ 95 % (sin condensación) |
| Índice de protección | IP54 (Pantalla (+ EEM-MA-IP)) |
| IP20 (Carcasa) |
Datos de entrada
| Sistema de medición | Medición real de valor efectivo |
|---|---|
| Registro de oscilaciones armónicas | Hasta el armónico n.º 63 |
| Magnitud medida | AC sinusoidal (50/60 Hz) |
| Denominación Entrada | Entrada de medición de tensión V1, V2, V3 |
| Rango de tensión de entrada | 35 V AC ... 690 V AC (Fase/fase) |
| 20 V AC ... 400 V AC (Fase/conductor neutro) | |
| 60 V AC ... 2000000 V AC (primario) | |
| 60 V AC ... 400 V AC (secundario) | |
| Capacidad de sobretensión | 760 V AC (Fase/fase) |
| Precisión | 0,2 % |
| Denominación Entrada | Medición de corriente RC1, RC2, RC3 |
| Corriente de entrada | 4000 A |
| Umbral de respuesta del valor nominal del rango de medición | 5 A |
| Precisión | < 1 % |
| 1 % | |
| Energía reactiva (IEC 62053-23) | Clase 2 |
| Descripción de la entrada | Entrada digital según IEC/EN 61131-2 (tipo 3) |
| Cantidad | 1 |
| Señal de entrada Tensión | 0 V DC ... 30 V DC |
| Señal de entrada Corriente | 2 mA ... 15 mA |
Datos de salida
| Descripción de la salida | Salida digital según IEC/EN 61131-2 (tipo 3) |
|---|---|
| Cantidad | 1 |
| Señal de salida corriente | ≤ 100 mA |
Generalidades
| Pantalla | Pantalla LCD, bicolor iluminación de fondo |
|---|---|
| Tensión de alimentación | 100 V AC ... 400 V AC ( 20 %) |
| 150 V DC ... 250 V DC ( 20 %) | |
| Consumo de potencia | ≤ 4 W |
| Tipo de red | trifásica (de 3 o 4 hilos), bifásica (de 2 hilos) y monofásica (de 1 hilo) |
| Color | gris |
| Conformidad | Conformidad CE |
| Tensión de prueba | 4 kV AC (50 Hz, 1 min) |
| Familia de productos | EMpro |
Datos de conexión
| Denominación Conexión | Corriente / tensión / alimentación |
|---|---|
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,2 mm² ... 6 mm² |
| Sección de conductor flexible | 0,2 mm² ... 4 mm² |
| Sección de conductor AWG | 24 ... 10 |
| Par de apriete | 0,5 Nm ... 0,6 Nm |
Datos de conexión 2
| Denominación Conexión | Digital E/S / comunicación |
|---|---|
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 7 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 1,5 mm² |
| Sección de conductor AWG | 26 ... 14 |
| Par de apriete | 0,5 Nm ... 0,6 Nm |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss
| eCl@ss 5.0 | 27200301 |
|---|---|
| eCl@ss 5.1 | 27200301 |
| eCl@ss 6.0 | 27142300 |
| eCl@ss 7.0 | 27142330 |
| eCl@ss 8.0 | 27142330 |
| eCl@ss 9.0 | 27142330 |
| Característica | Valor |
|---|---|
| Amperímetro (EF006555) | Sí |
| Contador de energía reactiva (EF006556) | Sí |
| Cuentarrevoluciones (EF006557) | No |
| Medidor de frecuencia (EF006558) | No |
| Contador de impulsos (EF006559) | No |
| Voltímetro (EF006560) | Sí |
| Medidor de potencia activa (EF006561) | Sí |
