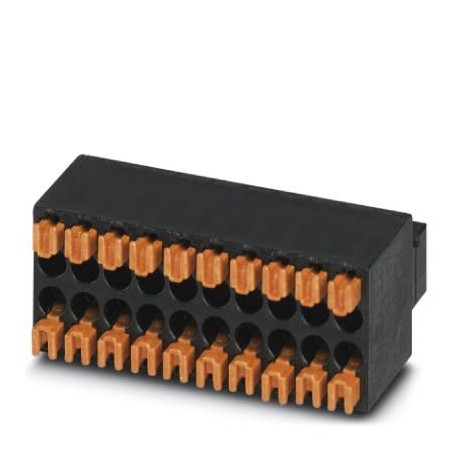

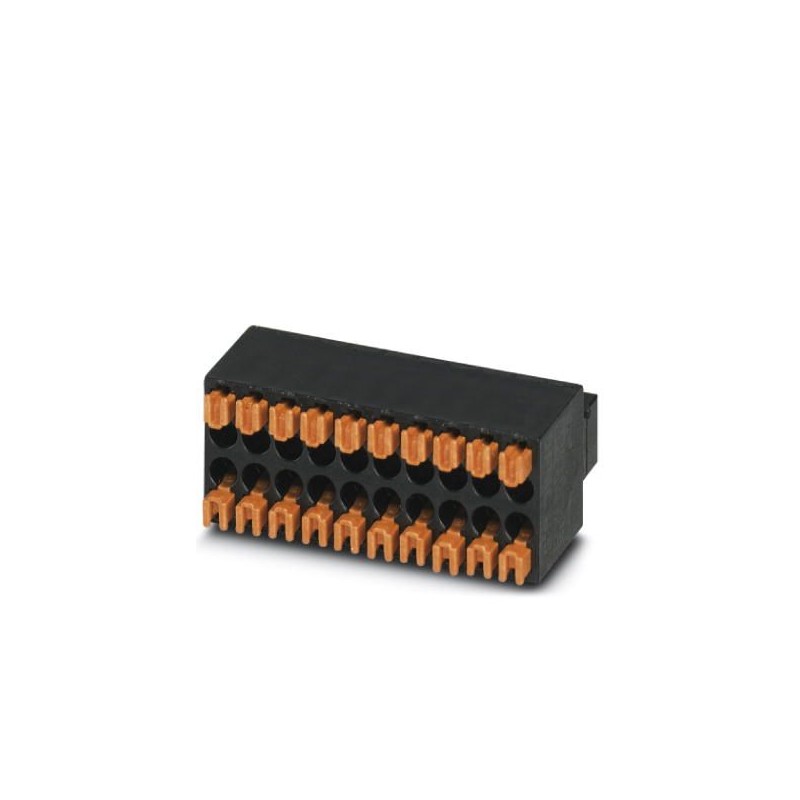

DFMC 0,5/ 2-ST-2,54 1844578 PHOENIX CONTACT Conector de placa de circuito impreso, sección nominal: 0,5 mm2,..
DFMC 0,5/ 2-ST-2,54
1844578
PHOENIX_CONTACT
100
Conector de placa de circuito impreso, sección nominal: 0,5 mm², color: negro, corriente nominal: 6 A, tensión nominal (III/2): 160 V, superficie de contacto: Au, tipo de conexión del contacto: Hembra, número de potenciales: 4, número de filas: 2, número de polos: 2, número de conexiones: 4, familia de artículos: DFMC 0,5/..-ST, paso: 2,54 mm, tipo de conexión: Conexión por resorte push-in, dirección de conexión conductor/placa de circuito impreso: 0 °, sistema enchufable: COMBICON DFMC 0,5, bloqueo: sin, tipo de sujeción: sin, tipo de embalaje: empaquetado en caja
Conectores > Conector de cable para conector de circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1844578 |
|---|---|
| Unidad de embalaje | 100 pcs |
| Clave de venta | AAADAA - |
| Cantidad de pedido mínima | 100 pcs |
| EAN | 4046356964241 |
| Peso por unidad (sin incluir el embalaje) | 1,057 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE (Alemania) |
Propiedades del artículo
| Abreviatura | Conector para placa de circuito impreso |
|---|---|
| Sistema enchufable | MICRO COMBICON - DFMC 0,5 |
| Tipo de contacto | Hembra de conexión |
| Familia de artículos | DFMC 0,5/..-ST |
| Paso | 2,54 mm |
| Número de polos | 2 |
| Tipo de conexión | Conexión por resorte push-in |
| Bloqueo | sin |
| Número de pisos | 2 |
Datos característicos eléctricos
| Corriente asignada | 6 A |
|---|---|
| Tensión de aislamiento de dimensionamiento (III/2) | 160 V |
| Tensión transitoria de dimensionamiento (III/2) | 2,5 kV |
Capacidad conex.
| Sección de conductor rígido | 0,14 mm² ... 0,5 mm² |
|---|---|
| Sección de conductor flexible | 0,14 mm² ... 0,5 mm² |
| Sección de conductor AWG / kcmil | 26 ... 20 |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,25 mm² ... 0,34 mm² |
| Sección de conductor flexible con puntera, con collar aislante | 0,14 mm² ... 0,25 mm² |
| Longitud de pelado | 7 mm |
Datos del material - contacto
| Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material contacto | Aleación de Cu |
| Características de la superficie | Revestimiento selectivo |
| Superficie de metal del punto de embornaje (capa superior) | Estaño (5 - 7 µm Sn) |
| Superficie de metal del punto de embornaje (capa intermedia) | Níquel (1 - 3 µm Ni) |
| Superficie de metal área de contacto (capa superior) | Oro (0,25 Au) |
| Superficie de metal área de contacto (capa intermedia) | Níquel (2 - 3 µm Ni) |
Datos del material - carcasa
| Aislamiento | LCP |
|---|---|
| Grupo material aislante | IIIa |
| CTI según IEC 60112 | 175 |
| Clase de combustibilidad según UL 94 | V0 |
Datos del material: elemento de accionamiento
| Aislamiento | LCP |
|---|---|
| CTI según IEC 60112 | 175 |
| Clase de combustibilidad según UL 94 | V0 |
Dimensiones del producto
| Longitud [ l ] | 15,85 mm |
|---|---|
| Anchura [ w ] | 5,58 mm |
| Altura [ h ] | 10,5 mm |
| Paso | 2,54 mm |
| Altura de construcción (altura sin espiga de soldadura) | 10,5 mm |
| Media a | 2,54 mm |
Indicaciones de embalaje
| Tipo de embalaje | empaquetado en caja |
|---|---|
| Unidad de embalaje | 100 |
| Denominación Unidades de embalaje | Unidades |
Condiciones ambientales
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Temperatura ambiente (servicio) | -40 °C |
Conexión y método de conexión
| Comprobación: conectar y soltar varias veces | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|
Ensayo de tracción
| Sección de conductor / tipo de conductor / fuerza de tracción | 0,14 mm² / rígido / > 10 N |
|---|---|
| 0,14 mm² / flexible / > 10 N | |
| 0,5 mm² / rígido / > 20 N | |
| 0,5 mm² / flexible / > 20 N |
Líneas de fuga y espacios de aire
| Grupo material aislante | IIIa |
|---|---|
| Tensión | 32 V |
| Tensión de aislamiento de dimensionamiento (III/3) | 32 V |
| Tensión de aislamiento de dimensionamiento (III/2) | 160 V |
| Tensión de aislamiento de dimensionamiento (II/2) | 160 V |
| Tensión transitoria de dimensionamiento (III/3) | 2,5 kV |
| Tensión transitoria de dimensionamiento (III/2) | 2,5 kV |
| Tensión transitoria de dimensionamiento (II/2) | 2,5 kV |
Ciclos de temperatura
| Especificación del ensayo | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Corriente de prueba (sección mínima) | 4 A AC |
| Corriente de prueba (sección máxima) | 6 A AC |
| Ciclos de temperatura | 192 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
| Característica | Valor |
|---|---|
| Tipo de conexión (EF000064) | Otros |
| Estilo de contacto (EF001587) | Bus |
| Número de polos (EF001391) | 4 |
| Número de filas de contactos de enchufe (EF006935) | 2 |
| Medida de la rejilla de los contactos (EF007326) | 2.54 mm |
| Dimensión modular de las conexiones (EF006827) | 2.54 mm |
| Contacto de ángulo/conexión del conductor (EF007546) | Otros |
| Corriente nominal In (EF008250) | 6 A |
| Tensión nominal (EF000228) | 160 V |
| Picos de tensión nominal (EF002993) | 1.5 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.14 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.14 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.14 mm² |
| Ejecución de la conexión eléctrica (EF003961) | Conexión de abrazadera con resorte |
| Tipo de cable conectable (EF006816) | Cable tubular |
| Material de recubrimiento del contacto (EF004020) | Oro |
| Material del contacto (EF007544) | Cobre |
| Material del cuerpo aislante (EF007543) | Otros |
| Material de carcasa (EF001596) | Otros |
| Color de la carcasa (EF000136) | Negro |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
