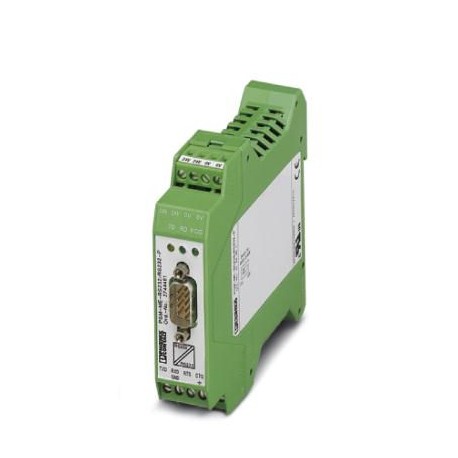

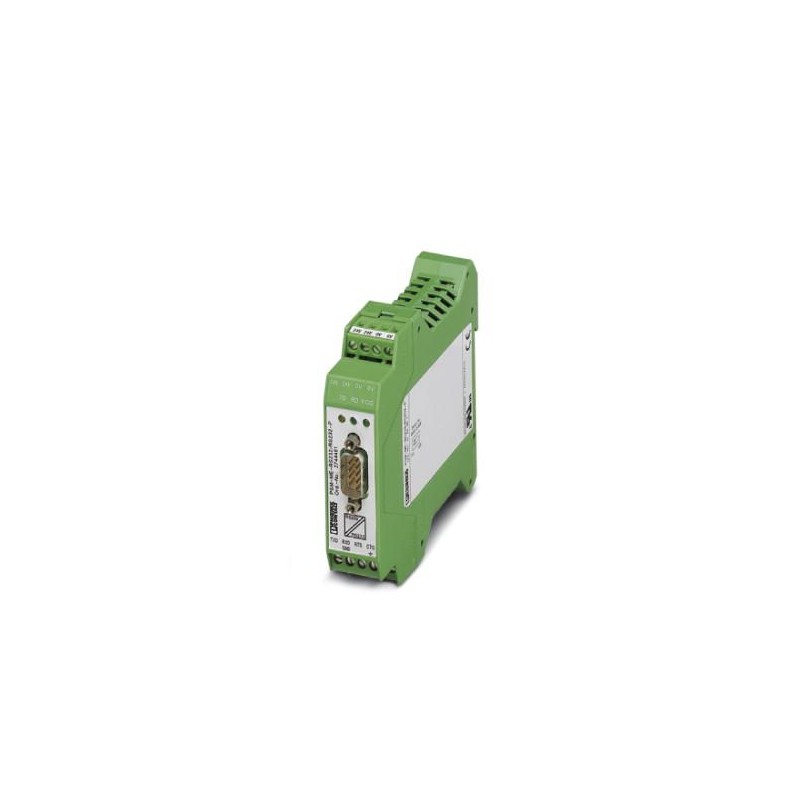

PSM-ME-RS232/RS232-P 2744461 PHOENIX CONTACT Convertidor de interfaces, para separación galvánica de interfa..
PSM-ME-RS232/RS232-P
2744461
PHOENIX_CONTACT
Convertidor de interfaces, para separación galvánica de interfaces RS-232 (V.24), 4 canales, para montaje sobre carril
Controladores industriales (PLC) > Módulo de comunicación de PLC
Seguridad y comunicaciones
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2744461 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DNC111 - |
| Página del catálogo | Página 322 (C_6_2017) |
| EAN | 4017918188795 |
| Peso por unidad (sin incluir el embalaje) | 123,180 g |
| Número de tarifa arancelaria | 85176200 |
| País de origen | DE (Alemania) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Medidas
| Esquema de dimensiones | |
|---|---|
| Pie de figura | Construcción estrecha |
| Anchura | 22,5 mm |
| Altura | 99 mm |
| Profundidad | 118,6 mm |
Condiciones ambientales
| Temperatura ambiente (servicio) | 0 °C ... 55 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 10 % ... 95 % (sin condensación) |
| Altitud | 5000 m (Para limitaciones véase declaración del fabricante) |
| Índice de protección | IP20 |
| Resistencia a interferencias | EN 61000-6-2:2005 |
Generalidades
| Canales de transmisión | 4 (2/2), RxD, TxD, RTS, CTS; dúplex completo |
|---|---|
| Retardo de bits | < 3 µs |
| Distorsión de bits | < 5 % |
| Separación galvánica | VCC // RS-232 (A) // RS-232 (B) |
| Tensión de prueba Interfaces de datos | 2 kV AC |
| Tensión de prueba Interfaz de datos/alimentación | 2 kV AC |
| 2 kVeff(50 Hz, 1 min) | |
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
| Emisión de interferencias | EN 61000-6-3 |
| Peso neto | 123,18 g |
| Material carcasa | PA |
| Color | verde |
| MTBF | 2263 Años (Estándar Telcordia, temperatura 25 °C, ciclo de trabajo 21% (5 días por semana, 8 horas por día)) |
| 438 Años (Estándar Telcordia, temperatura 40 °C, ciclo de trabajo 34,25 % (5 días por semana, 12 horas por día)) | |
| Conformidad | Conformidad CE |
| UL, EE.UU. / Canadá | 508 reconocido |
| Class I, Div. 2, Groups A, B, C, D | |
| Class I, Zone 2, AEx nA IIC T4 | |
| Class I, Zone 2, Ex nA IIC T4 Gc X |
Alimentación
| Tensión nominal de alimentación | 24 V AC/DC ±20 % |
|---|---|
| Tensión de alimentación | 19,2 V AC/DC ... 28,8 V AC/DC |
| Absorción de corriente típica | 40 mA (24 V DC) |
| Circuito de protección | Prot. contra sobretensiones Diodo supresor |
Interfaz serie
| Interfaz 1 | Interfaz RS-232, según ITU-T V.28, EIA/TIA-232, DIN 66259-1 |
|---|---|
| Tipo de conexión | Conector macho D-SUB 9 |
| Longitud de transmisión | 15 m (par trenzado apantallado) |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 13 |
| Ocupación de pins | Conmutación DTE/DCE mediante interruptor |
| Protocolos soportados | transparente de protocolo |
| Velocidad de transmisión serie | 115,2 kbits/s |
| Interfaz 2 | Interfaz RS-232, según ITU-T V.28, EIA/TIA-232, DIN 66259-1 |
| Tipo de conexión | Conexión por tornillo enchufable |
| Longitud de transmisión | 15 m (par trenzado apantallado) |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 13 |
Normas y especificaciones
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
|---|---|
| Emisión de interferencias | EN 61000-6-3 |
| Resistencia a interferencias | EN 61000-6-2:2005 |
| Conexión según norma | CUL |
| Normas/especificaciones | EN 61000-4-2 |
| Descarga en contacto | ± 6 kV (Severidad del ensayo 3) |
| Normas/especificaciones | EN 61000-4-3 |
| Gama de frecuencias | Severidad del ensayo 3 |
| Normas/especificaciones | EN 61000-4-4 |
| Observación | Criterio B |
| Normas/especificaciones | EN 61000-4-5 |
| Señal | ± 2 kV (12 Ω) |
| Normas/especificaciones | EN 55011 |
| EN 61000-4-6 | |
| Conformidad | Conformidad CE |
| UL, EE.UU. / Canadá | 508 reconocido |
| Class I, Div. 2, Groups A, B, C, D | |
| Class I, Zone 2, AEx nA IIC T4 | |
| Class I, Zone 2, Ex nA IIC T4 Gc X | |
| Temperatura DNV GL | B |
| Humedad DNV GL | A |
| Vibración DNV GL | A |
| DNV GL-EMC | B |
| Carcasa DNV GL | Required protection according to the Rules shall be provided upon installation on board |
| Comprobación de gases nocivos | ISA-S71.04-1985 G3 severo, grupo A |
| Homologación Construcción naval | DNV GL |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027250312eCl@ss 4.127250312eCl@ss 5.027242208eCl@ss 5.127242700eCl@ss 6.027242200eCl@ss 7.027242208eCl@ss 8.027242208eCl@ss 9.027242208
| Característica | Valor |
|---|---|
| Número de interfaces HW Ethernet industrial (EF003020) | 0 |
| Número de interfaces PROFINET (EF006932) | 0 |
| Número de interfaces HW RS232 (EF003021) | 0 |
| Número de interfaces HW RS422 (EF003022) | 0 |
| Número de interfaces HW RS485 (EF003023) | 0 |
| Número de interfaces HW en serie TTY (EF003024) | 0 |
| Número de interfaces HW USB (EF003025) | 0 |
| Número de interfaces HW en paralelo (EF003026) | 0 |
| Número de interfaces HW sin cables (EF006933) | 0 |
| Número de interfaces HW Otras (EF003027) | 0 |
| Con interfaz óptica (EF003028) | No |
| Soporta el protocolo EtherCAT (EF017564) | No |
| Soporta el protocolo TCP/IP (EF003050) | No |
| Soporta el protocolo PROFIBUS (EF003052) | No |
| Soporta el protocolo CAN (EF003053) | No |
| Soporta el protocolo INTERBUS (EF003054) | No |
| Soporta el protocolo ASI (EF003051) | No |
| Soporta protocolo KNX (EF003055) | No |
| Soporta el protocolo Modbus (EF003057) | No |
| Soporta el protocolo de autopista de datos (EF003058) | No |
| Soporta el protocolo DeviceNet (EF003059) | No |
| Soporta el protocolo SUCONET (EF003060) | No |
| Soporta el protocolo LON (EF003017) | No |
| Soporta el protocolo PROFINET IO (EF007525) | No |
| Soporta el protocolo PROFINET CBA (EF007524) | No |
| Soporta el protocolo SERCOS (EF006657) | No |
| Soporta el protocolo Foundation Fieldbus (EF007522) | No |
| Soporta el protocolo Ethernet/IP (EF007521) | No |
| Soporta el protocolo AS-Interface Safety at Work (EF007519) | No |
| Soporta el protocolo DeviceNet Safety (EF007520) | No |
| Soporta el protocolo de seguridad INTERBUS (EF006662) | No |
| Soporta el protocolo PROFIsafe (EF007526) | No |
| Soporta el protocolo SafetyBUS p (EF007527) | No |
| Soporta el protocolo para otros sistemas bus (EF003062) | Sí |
| Estándar inalámbrico Bluetooth (EF007178) | No |
| Estándar de radio WLAN 802.11 (EF007179) | No |
| Estándar de radio GPRS (EF008523) | No |
| Estándar de radio GSM (EF008524) | No |
| Estándar de radio UMTS (EF008525) | No |
| Maestro de enlace E/S (EF007298) | No |
| Redundancia (EF003156) | No |
| Con aislamiento galvánico (EF003272) | No |
| SIL según IEC 61508 (EF009889) | Ninguno |
| Apto para funciones de seguridad (EF001597) | No |
| Nivel de rendimiento según EN ISO 13849-1 (EF007399) | Ninguno |
| Equipos asociados (Ex ia) (EF004141) | No |
| Equipos asociados (Ex ib) (EF004142) | No |
| Categoría de protección contra explosiones para gas (EF003997) | Ninguno |
| Categoría de protección contra explosiones para polvo (EF003998) | Ninguno |
| Anchura (EF000008) | 22.5 mm |
| Altura (EF000040) | 99 mm |
| Profundidad (EF000049) | 118.6 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX AUTOMATIZACION ES.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2744461-PSM-ME-RS232/RS232-P | 170 Kbytes |
|
