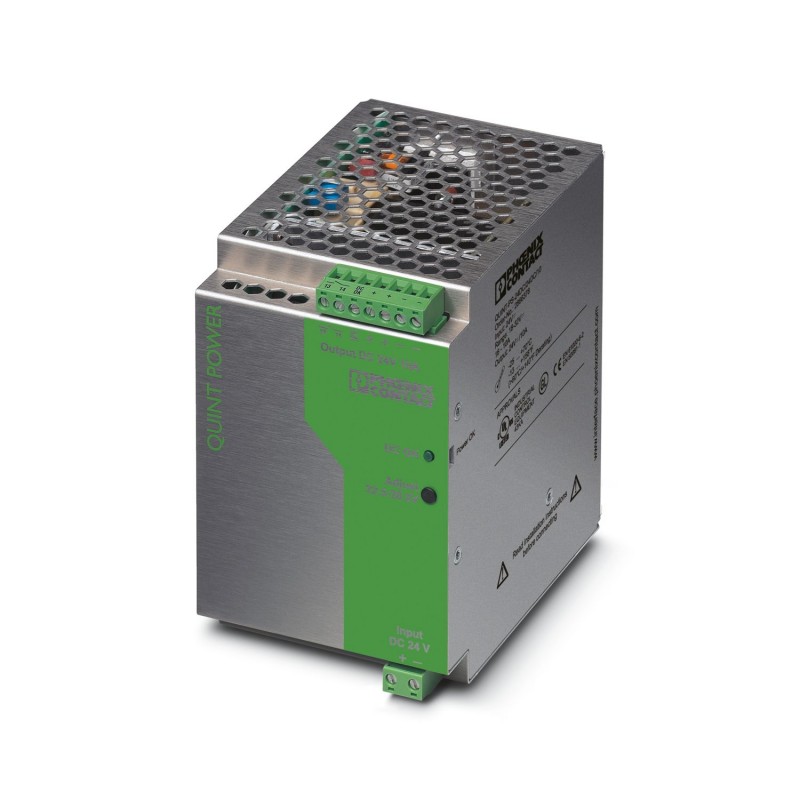

QUINT-PS- 24DC/24DC/10 2866378 PHOENIX CONTACT Transformador QUINT DC-DC, conmutado en primario, entrada: 24..
QUINT-PS-24DC/24DC/10
2866378
PHOENIX_CONTACT
Transformador QUINT DC-DC, conmutado en primario, entrada: 24 V DC, salida: 24 V DC/10 A
Convertidor QUINT DC-DC, Conmutación, Entrada: 24 V DC, Salida: 24 V DC/10 A
Componentes industriales de baja tensión > Fuente de alimentación CC
Fuentes alimentación
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2866378 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CMDQ43 - |
| Página del catálogo | Página 598 (IF_2009) |
| EAN | 4017918987169 |
| Peso por unidad (sin incluir el embalaje) | 1.364,300 g |
| Número de tarifa arancelaria | 85044030 |
| País de origen | CN (China) |
Medidas
| Anchura | 80 mm |
|---|---|
| Altura | 130 mm |
| Profundidad | 125 mm |
| Anchura en montaje alternativo | 122 mm |
| Altura en montaje alternativo | 130 mm |
| Profundidad en montaje alternativo | 83 mm |
Condiciones ambientales
| Índice de protección | IP20 |
|---|---|
| Temperatura ambiente (servicio) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Humedad del aire máx. admisible (servicio) | 95 % (a 25 °C, sin condensación) |
| Clase de clima | 3K3 (según EN 60721) |
| Grado de polución | 2 |
Datos de entrada
| Tensión nominal de entrada | 24 V DC |
|---|---|
| Margen de tensión nominal de entrada | 24 V DC |
| Rango de tensión de entrada | 18 V DC ... 32 V DC |
| Gama de frecuencias DC | 0 Hz |
| Absorción de corriente | típ. 11,4 A (24 V) |
| Extracorriente de cierre | < 20 A (típico) |
| Puenteo en fallo de red | > 3 ms (24 V DC) |
| Fusible de entrada | 25 A (Lento, interno) |
| Denominación de la protección | Protección contra sobretensiones transitorias |
| Circuito de protección/componente de protección | Varistor |
Datos de salida
| Tensión nominal de salida | 24 V DC ±1 % |
|---|---|
| Rango de ajuste de la tensión de salida (Uset) | 22,5 V DC ... 28,5 V DC (> 24 V DC, limitado por constante de potencia) |
| Corriente nominal de salida (IN) | 10 A (-25 °C ... 60 °C) |
| Derating | 60 °C ... 70 °C (2,5 % / K) |
| Posibilidad de conexión en paralelo | Sí, para redundancia y aumento de potencia |
| Posibilidad de conexión en serie | Sí |
| Resistencia de recirculación | 35 V DC |
| Protección contra sobretensión a la salida | < 35 V DC |
| Carga capacitiva máxima | Ilimitado |
| Limitación de corriente activa | Aprox. 18 A |
| Desviación de regulación | < 1 % (cambio de carga estático 10 % ... 90 %) |
| < 2 % (cambio de carga dinámico 10 % ... 90 %) | |
| < 0,1 % (cambio de tensión de entrada ±10 %) | |
| Ondulación residual | < 60 mVPP |
| Potencia de salida | 240 W |
| Tiempo de conexión típico | < 1 s |
| Disipación máxima de circuito abierto | < 2 W |
| Disipación de carga nominal máxima | < 28 W |
Generalidades
| Peso neto | 0,95 kg |
|---|---|
| Indicación de la tensión de servicio | LED verde |
| Rendimiento | > 88 % |
| Tensión de aislamiento entrada/salida | 1 kV (Ensayo individual) |
| 1,5 kV (ensayo de tipo) | |
| Clase de protección | III |
| Índice de protección | IP20 |
| MTBF (IEC 61709, SN 29500) | > 500000 h |
| Posición para el montaje | Carril horizontal NS 35, EN 60715 |
| Indicaciones de montaje | alineable: horizontal 0 mm, vertical 50 mm |
Datos de conexión Entrada
| Tipo de conexión | Conexión por tornillo enchufable |
|---|---|
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de cable AWG mín. | 24 |
| Sección de cable AWG máx. | 12 |
| Longitud a desaislar | 7 mm |
| Rosca de tornillo | M3 |
Datos de conexión Salida
| Tipo de conexión | Conexión por tornillo enchufable |
|---|---|
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de cable AWG mín. | 24 |
| Sección de cable AWG máx. | 12 |
| Longitud a desaislar | 7 mm |
| Rosca de tornillo | M3 |
Señalización
| Denominación Salida | DC-OK, activa |
|---|---|
| Descripción de la salida | UOUT> 21,5 V: Señal "high" |
| Tensión de conmutación máxima | ≤ 24 V DC |
| Tensión de salida | + 24 V DC |
| Corriente de carga constante | ≤ 40 mA |
| Indicación de estado | LED "DC OK" verde |
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 12 |
| Par de apriete mín. | 0,5 Nm |
| Par de apriete máx. | 0,6 Nm |
| Rosca de tornillo | M3 |
| Denominación Salida | DC-OK, sin potencial |
| Descripción de la salida | UOUT> 21,5 V: Contacto cerrado |
| Tensión de conmutación máxima | ≤ 30 V AC/DC |
| Corriente de carga constante | ≤ 1 A |
| Indicación de estado | LED "DC OK" verde |
Normas y especificaciones
| Compatibilidad electromagnética | Conformidad con la directiva CEM 89/336/CEE |
|---|---|
| Resistencia a interferencias | EN 61000-6-2:2005 |
| Conexión según norma | CUL |
| Normas/especificaciones | EN 61000-4-2 |
| Descarga en contacto | 8 kV |
| Normas/especificaciones | EN 61000-4-3 |
| Gama de frecuencias | 80 MHz ... 2 GHz |
| Intensidad del campo de prueba | 10 V/m |
| Normas/especificaciones | EN 61000-4-4 |
| EN 61000-6-3 | |
| EN 61000-4-6 | |
| Gama de frecuencias | 0,15 MHz ... 80 MHz |
| Tensión | 10 V |
| Normas/especificaciones | EN 61000-4-11 |
| Norma de seguridad de transformadores | EN 61558-2-17 |
| Norma - Seguridad eléctrica | EN 60950-1/VDE 0805 (SELV) |
| Norma - Equipamiento de instalaciones de alta intensidad con aparatos eléctricos | EN 50178/VDE 0160 (PELV) |
| Norma - Tensión baja de protección | EN 60950-1 (SELV) |
| EN 60204 (PELV) | |
| Norma - Separación segura | DIN VDE 0100-410 |
| Norma - Protección contra corrientes corpóreas peligrosas, exigencias básicas para la separación segura de aparatos eléctricos | EN 50178 |
| Homologación para la construcción naval | DNV GL (EMC A), ABS |
| Homologaciones UL | UL/C-UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| UL/C-UL Listed UL 1604 Class I, Division 2, Groups A, B, C, D | |
| Choque | 18 ms, 30g, por dirección en espacio (según IEC 60068-2-27) |
| Vibración (servicio) | < 15 Hz, amplitud ±2,5 mm (según IEC 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g, 90 mín. |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 25 años; |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027230209eCl@ss 4.127230209eCl@ss 5.027230209eCl@ss 5.127210900eCl@ss 6.027210900eCl@ss 7.027210901eCl@ss 8.027210901eCl@ss 9.027210901
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO SISTEMAS DE ALIMENTACIÓN PHOENIX ES.pdf | 17 Mbytes |
|
| PHOENIX CONTACT-2866378-QUINT-PS- 24DC/24DC/10 | 126 Kbytes |
|
