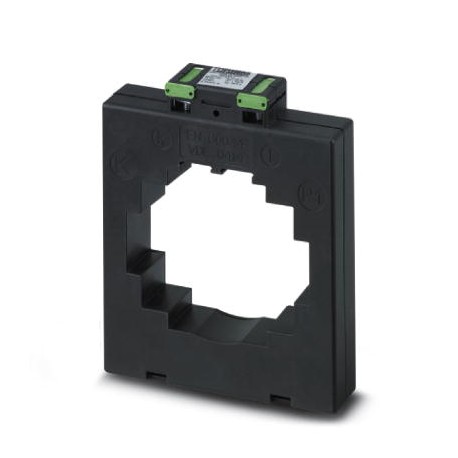

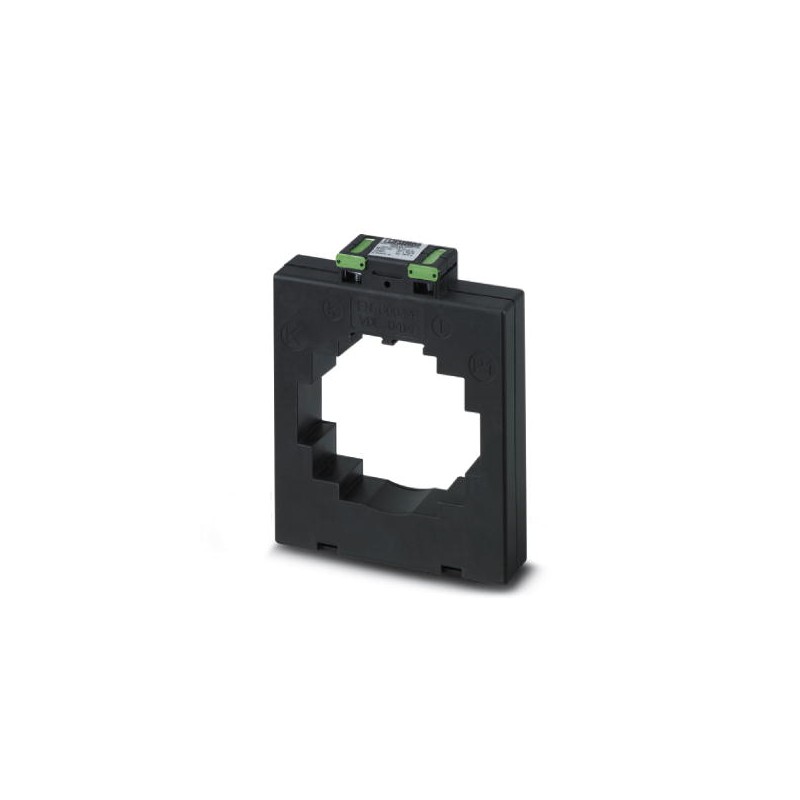

PACT MCR-V2-10020-129-2500-5A 2276395 PHOENIX CONTACT Transformador corriente de barra pasante, corriente pr..
PACT MCR-V2-10020-129-2500-5A
2276395
PHOENIX_CONTACT
Producto bajo demanda, no admite devolución.
Transformador corriente de barra pasante, corriente primaria 2500 A CA; corriente secundaria 5 A CA; clase de precisión 1; potencia de dimensionamiento 15 VA
Componentes industriales de baja tensión > Transformador de corriente
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2276395 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK4A11 - |
| Página del catálogo | Página 230 (C_5_2017) |
| EAN | 4046356566261 |
| Peso por unidad (sin incluir el embalaje) | 550,500 g |
| Número de tarifa arancelaria | 85043129 |
| País de origen | DE (Alemania) |
Medidas
| Conductor redondo primario (diámetro) | 85 mm |
|---|---|
| Observación acerca de indicaciones de medida | 2 |
| Conductor redondo primario (ancho) | 100 mm |
| Conductor redondo primario (altura) | 10 mm |
| Conductor redondo primario (ancho) | 80 mm |
| Conductor redondo primario (altura) | 64 mm |
| Anchura | 30 mm |
| Altura | 156 mm |
| Profundidad | 129 mm |
| Anchura en montaje alternativo | 129 mm |
| Altura en montaje alternativo | 156 mm |
| Profundidad en montaje alternativo | 30 mm |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 40 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 40 °C |
| Máx. Altura de fijación | ≤ 1000 m |
Datos de entrada
| Número de entradas | 1 |
|---|---|
| Corriente de corta duración de dimensionamiento térmica | Ith= 60 * In |
| Corriente constante de dimensionamiento térmico | Id= 1,2 * In |
| Corriente transitoria de dimensionamiento | Idyn= 2,5 * Ith |
| Frecuencia de dimensionamiento: convertidores estándar | 50 Hz ... 60 Hz |
| Frecuencia de dimensionamiento: convertidores contrastados | 50 Hz |
| Factor de limitación del máximo de corriente | FS 5 |
| Potencia de dimensionamiento | 15 VA |
| Corriente de dimensionamiento primaria Ipn | 0 A ... 2500 A |
| Corriente de dimensionamiento secundaria Isn | 5 A AC |
Generalidades
| Tipo de convertidor | Transformador de barra pasante |
|---|---|
| Clase de precisión | 0,2 (según el tipo) |
| 0,5 (según el tipo) | |
| 1 (según el tipo) | |
| 0,2S (según el tipo) | |
| 0,5S (según el tipo) | |
| Contrastable | no |
| Tensión de aislamiento de dimensionamiento | 1 kV (Fase/conductor neutro) |
| Normas/especificaciones | EN 50178 |
| EN 61869 | |
| Color | negro |
| Material carcasa | PA 6.6 |
| Conformidad | Conformidad CE |
| UL, EE.UU. / Canadá | XODW8.E323953 |
Normas y especificaciones
| Normas/especificaciones | EN 50178 |
|---|---|
| EN 61869 | |
| Conformidad | Conformidad CE |
| UL, EE.UU. / Canadá | XODW8.E323953 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027210902eCl@ss 4.127210902eCl@ss 5.027210902eCl@ss 5.127210900eCl@ss 6.027210900eCl@ss 7.027210902eCl@ss 8.027210902eCl@ss 9.027210902
| Característica | Valor |
|---|---|
| Modelo (EF000010) | Transformador de corriente acoplable |
| Corriente nominal primaria (EF007405) | 2500 A |
| Corriente nominal secundaria (EF007471) | 5 A |
| Potencia aparente nominal secundaria (EF007470) | 15 VA |
| Clase de precisión (EF008842) | Otros |
| Factor limitador de sobrecorriente (EF007511) | FS 5 |
| Calibrado (EF008836) | No |
| Con protección de contacto (EF008186) | No |
| Altura de apertura (EF012757) | 64 mm |
| Ancho de apertura (EF012758) | 100 mm |
| Diámetro de apertura (EF005153) | 85 mm |
| Cierre a presión (EF007462) | No |
| Con carril de cobre (EF007380) | No |
