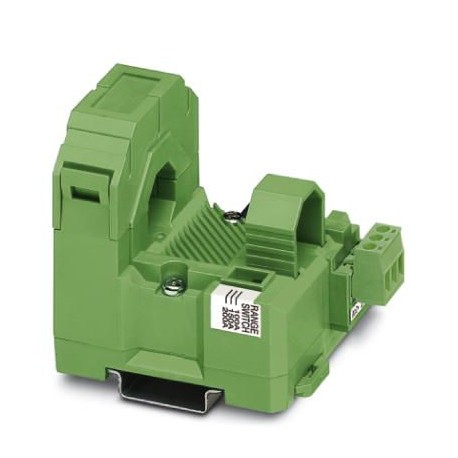

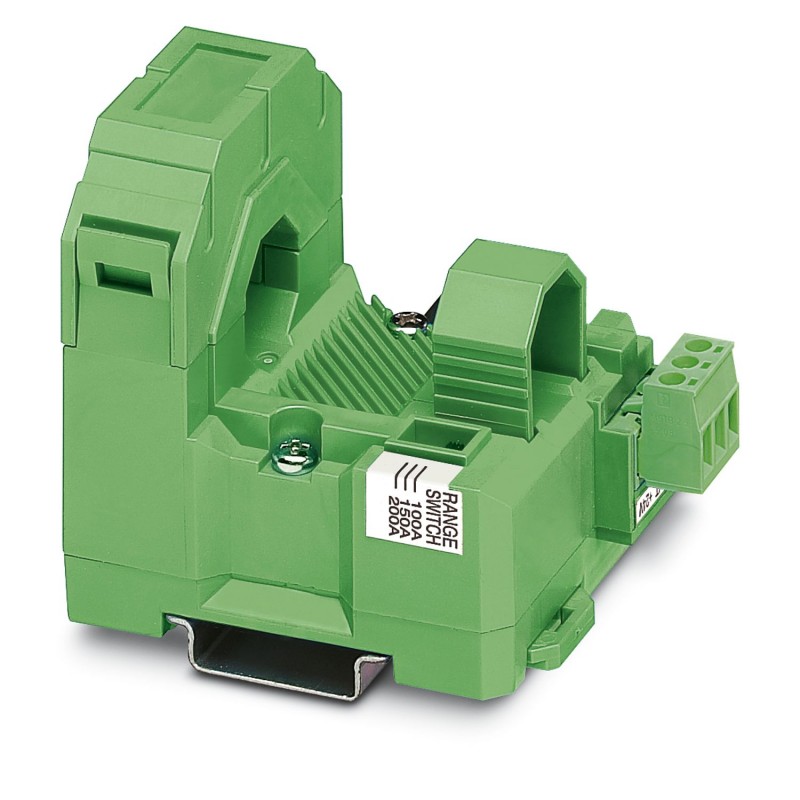

MCR-SL-S-200-U 2813460 PHOENIX CONTACT Convertidor de corriente MCR, para medir corrientes alternas sinusoid..

Referencia: MCR-SL-S-200-U

Código: 2813460

Fabricante: PHOENIX_CONTACT

Descripción:

Convertidor de corriente MCR, para medir corrientes alternas sinusoidales y no sinusoidales, corriente de entrada 0...200 A, tensión de salida 0...(5) 10 V
Transductor de medición de corriente MCR, para medir corrientes alternas sinusoidales y no sinusoidales, corriente de entrada 0...200 A, tensión de salida 0... (5) 10 V

Categorías:

  • Sensores > Transductor de corriente
  • PHOENIX_CONTACT > Interface

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 275,28 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos mercantiles

Clave de pedido2813460
Unidad de embalaje1 pcs
Clave de ventaCK4A22 -
Página del catálogoPágina 247 (C_5_2017)
EAN4046356043649
Peso por unidad (sin incluir el embalaje)148,200 g
Número de tarifa arancelaria85437090
País de origenJP (Japón)

Medidas

Conductor redondo primario (diámetro)18,5 mm
Anchura55 mm
Altura85 mm
Profundidad70,5 mm

Condiciones ambientales

Temperatura ambiente (servicio)-20 °C ... 60 °C

Datos de entrada

EntradaEntrada de medición de corriente
Margen de corriente de entrada0 A ... 200 A (0 ... 100/150/200 A)
Umbral de respuesta1 % (del valor final)
Margen de ajuste Corriente de entrada mínima0 A ... 100 A
Margen de ajuste Corriente de entrada máxima0 A ... 200 A
Capacidad de sobrecorrienteen función del conductor pasado
Capacidad de sobrecorriente transitoriaDepende del conductor insertado
Margen de medición de frecuencia30 Hz ... 6000 Hz

Datos de salida

Denominación SalidaSalida de tensión
Señal de salida tensión0 V ... 10 V
0 V ... 5 V
Tensión de salida máx.(0 V ...10 V) 14 V, (0 V ... 5 V) 7 V
Carga/Carga de salida Salida de tensión≥ 10 kΩ

Salida de conexión

Denominación Salidasin salida de conmutación

Alimentación

Tensión de alimentación20 V DC ... 30 V DC
Absorción de corriente máxima< 30 mA

Datos de conexión

Tipo de conexiónConexión por tornillo enchufable
Sección de conductor rígido mín.0,2 mm²
Sección de conductor rígido máx.2,5 mm²
Sección de conductor AWG mín.24
Sección de conductor AWG máx.14
Sección de conductor flexible mín.0,2 mm²
Sección de conductor flexible máx.2,5 mm²
Longitud a desaislar8 mm
Rosca de tornilloM3

Generalidades

Error de transmisión máximo< 1 % (del valor final)
Coeficiente de temperatura máximo< 0,035 %/K
Respuesta gradual (10-90%)< 340 ms
Categoría de sobretensionesIII
Grado de polución2
Tensión de aislamiento de dimensionamiento300 V AC (Respecto a tierra)
Tensión de prueba Entrada/salida5 kV (50 Hz, 1 min)
Colorverde
Material carcasaPoliamida PA sin reforzar
Posición para el montajediscrecional
ConformidadConformidad CE
UL, EE.UU. / CanadáUL/C-UL Listed UL 508
Par de apriete0,5 Nm ... 0,6 Nm (4,4 ... 5,31 lbf-in.)

Normas y especificaciones

ConformidadConformidad CE
UL, EE.UU. / CanadáUL/C-UL Listed UL 508

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto (EFUP): 25 años;
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas"

Clasificaciones

ETIM for 2813460 Sensores (EC002475)

CaracterísticaValor inicial del rango de medición de corriente (EF008198)
Valor0 A
CaracterísticaValor final del rango de medición de corriente (EF008266)
Valor200 A
CaracterísticaEjecución de la salida analógica (EF003958)
ValorOtros
CaracterísticaFunción de configuración integrada (EF003064)
ValorSí
CaracterísticaCon salida de conmutación (EF005225)
ValorNo
