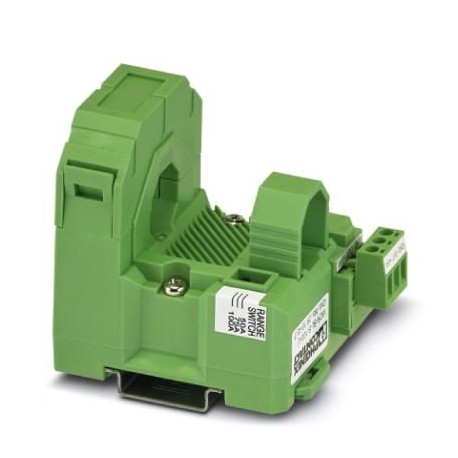

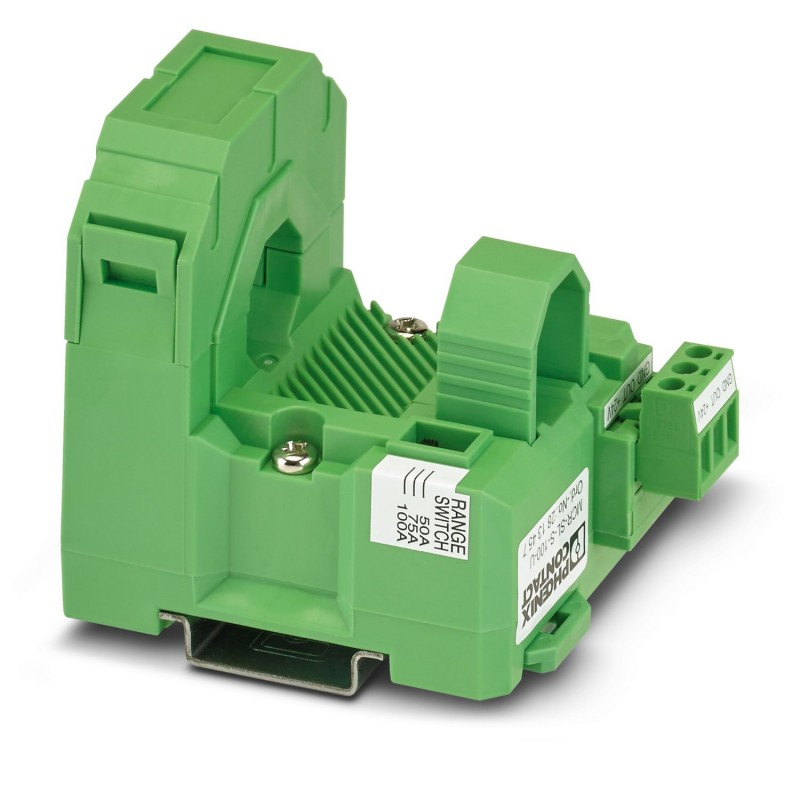

MCR-SL-S-100-U 2813457 PHOENIX CONTACT Convertidor de corriente MCR, para medir corrientes alternas sinusoid..
MCR-SL-S-100-U
2813457
PHOENIX_CONTACT
Convertidor de corriente MCR, para medir corrientes alternas sinusoidales y no sinusoidales, corriente de entrada 0...100 A, tensión de salida 0...(5) 10 V
Sensores > Transductor de corriente
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Tipo de producto | Convertidores de corriente |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 03 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 2 |
| Potencia disipada máxima con condición nominal | 1 W |
| Tensión de prueba Entrada/salida | 4,13 kV AC (50 Hz, 60 s) |
| Respuesta gradual (10-90%) | < 340 ms |
| Coeficiente de temperatura máximo | < 0,035 %/K |
| Error de transmisión máximo | < 1 % (del valor final) |
| Tensión de aislamiento de dimensionamiento | 300 V AC (Respecto a tierra) |
| Alimentación | |
| Tensión nominal de alimentación | 24 V DC |
| Tensión de alimentación | 20 V DC ... 30 V DC |
| Absorción de corriente máxima | < 30 mA |
| Señal | |
| Configurable/Programable | Sí |
| Señal de entrada Corriente | 0 A ... 100 A |
| Medición | |
| Margen de corriente de entrada | 0 A AC ... 50 A AC |
| 0 A AC ... 75 A AC | |
| 0 A AC ... 100 A AC | |
| Margen de ajuste Corriente de entrada mínima | 0 A AC ... 50 A AC |
| Margen de ajuste Corriente de entrada máxima | 0 A AC ... 100 A AC |
| Capacidad de sobrecorriente | en función del conductor pasado |
| Capacidad de sobrecorriente transitoria | Depende del conductor insertado |
| Margen de medición de frecuencia | 30 Hz ... 6000 Hz |
| Forma de la curva | sinusoidal y no sinusoidal |
| Umbral de respuesta | 1 % (del valor final) |
| Señal: Tensión | |
| Señal de salida tensión | 0 V ... 5 V |
| 0 V ... 10 V | |
| Señal de salida tensión máxima | (0 V ... 10 V) 14 V, (0 V ... 5 V) 7 V |
| Carga/Carga de salida Salida de tensión | ≥ 10 kΩ |
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 14 |
| Par de apriete | 0,5 Nm ... 0,6 Nm (4,4 ... 5,31 lbf-in.) |
| Tipo de conexión | Conexión pasamuros |
| Dimensiones del artículo | |
| Anchura | 55 mm |
| Altura | 85 mm |
| Profundidad | 70,5 mm |
| Conductores redondos | |
| Diámetro | ≤ 18,5 mm |
| Color | verde (RAL 6021) |
| Material carcasa | Poliamida PA sin reforzar |
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -20 °C ... 60 °C |
| CE | |
| Certificado | Conformidad CE |
| UKCA | |
| Certificado | De conformidad con UKCA |
| UL, EE. UU. / Canadá | |
| Marcado | UL/C-UL Listed UL 508 |
| Class I, Div. 2, Groups A, B, C, D T4A | |
| Class I, Zone 2, Group IIC T4A | |
| Or Non-Hazardous Locations only | |
| Tipo de montaje | Montaje sobre carril DIN |
| Posición para el montaje | discrecional |
| Característica | Valor |
|---|---|
| Valor inicial del rango de medición de corriente (EF008198) | 0 A |
| Valor final del rango de medición de corriente (EF008266) | 100 A |
| Ejecución de la salida analógica (EF003958) | Otros |
| Función de configuración integrada (EF003064) | Sí |
| Con salida de conmutación (EF005225) | No |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO CABLEADO DEL SISTEMA PARA SISTEMAS DE CONTROL PHOENIX ES.pdf | 9 Mbytes |
|
| PDF CATÁLOGO RELES PHOENIX ES.pdf | 6 Mbytes |
|
| PHOENIX CONTACT-2813457-MCR-SL-S-100-U | 126 Kbytes |
|
