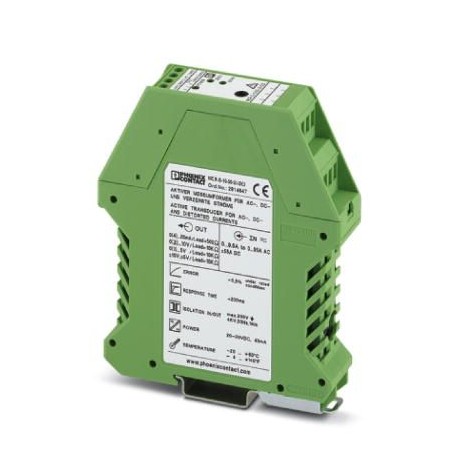

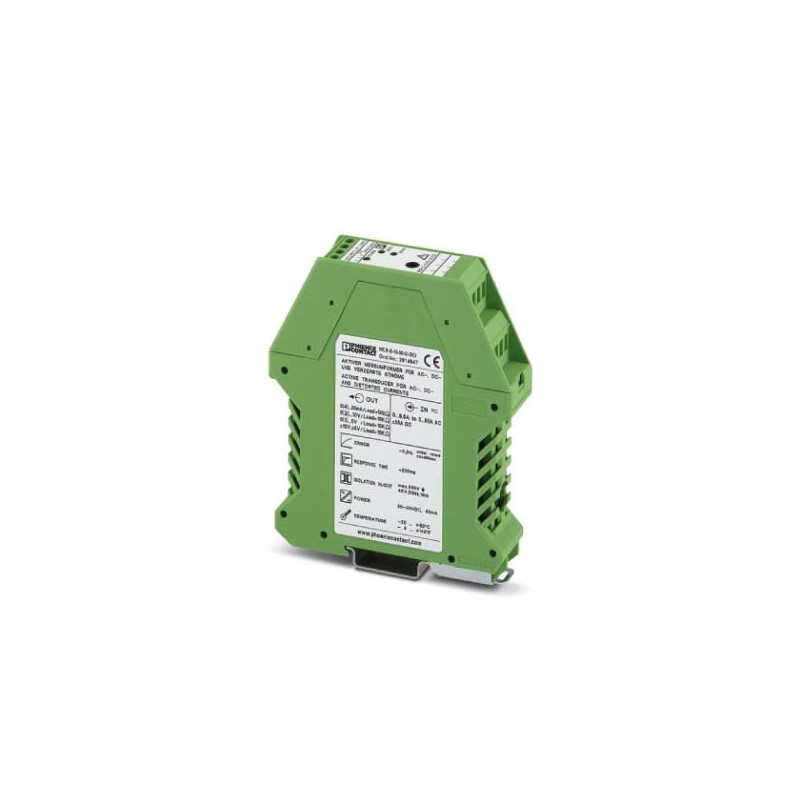

MCR-S10-50-UI-DCI-NC 2814728 PHOENIX CONTACT Convertidor de corriente
MCR-S10-50-UI-DCI-NC
2814728
PHOENIX_CONTACT
Convertidor de corriente MCR, programable y configurable, para la medición de corrientes continuas, alternas y distorsionadas, corriente de entrada 0...10 hasta 0...50 A, sin configurar
Interface
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2814728 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK4A34 - |
| Página del catálogo | Página 243 (C_5_2017) |
| EAN | 4017918169305 |
| Peso por unidad (sin incluir el embalaje) | 119,480 g |
| Número de tarifa arancelaria | 85437090 |
| País de origen | DE (Alemania) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Condiciones ambientales
| Temperatura ambiente (servicio) | -20 °C ... 60 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Máx. Altura de fijación | < 2000 m |
Datos de entrada
| Entrada | Entrada de medición de corriente |
|---|---|
| Configurable/Programable | Sí, sin configurar |
| Margen de corriente de entrada | 0 A ... 55 A (AC/DC) |
| Umbral de respuesta | 0,8 % (del valor nominal del margen de medición 50 A) |
| Margen de ajuste Corriente de entrada mínima | 0 A ... 9,5 A |
| Margen de ajuste Corriente de entrada máxima | 0 A ... 55 A |
| Forma de impulso | Corrientes continuas, alternas o distorsionadas |
| Capacidad de sobrecorriente | Depende del conductor insertado |
| Capacidad de sobrecorriente transitoria | Depende del conductor insertado |
| Margen de medición de frecuencia | 15 Hz ... 400 Hz |
| Tipo de conexión | Interconexión, diámetro 10,5 mm |
Datos de salida
| Denominación Salida | Salida de tensión / corriente |
|---|---|
| Configurable/Programable | Sí, sin configurar |
| Señal de salida tensión | 0 V ... 10 V |
| 5 V ... 1 V | |
| 5 V ... -5 V | |
| 2 V ... 10 V | |
| -10 V ... 10 V | |
| 0 V ... 5 V | |
| 1 V ... 5 V | |
| -5 V ... 5 V | |
| 10 V ... 0 V | |
| 10 V ... 2 V | |
| 10 V ... -10 V | |
| 5 V ... 0 V | |
| Señal de salida corriente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| 20 mA ... 0 mA | |
| 20 mA ... 4 mA | |
| Carga/Carga de salida Salida de tensión | > 10 kΩ |
| Carga/Carga de salida Salida de corriente | < 500 Ω |
Alimentación
| Tensión de alimentación | 20 V DC ... 30 V DC |
|---|---|
| Absorción de corriente máxima | < 40 mA (Sin carga) |
Datos de conexión
| Tipo de conexión | Conexión por tornillo |
|---|---|
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 14 |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
Generalidades
| Error de transmisión máximo | < 0,5 % (Del valor nominal de la gama bajo condiciones nominales) |
|---|---|
| Coeficiente de temperatura típico | < 0,025 %/K |
| Respuesta gradual (10-90%) | 330 ms (para AC) |
| 40 ms (Para DC) | |
| Indicación de estado | LED verde |
| Categoría de sobretensiones | III |
| Grado de polución | 2 |
| Tensión de aislamiento de dimensionamiento | 300 V AC (Respecto a tierra) |
| Tensión de prueba Entrada/salida | 4 kV (50 Hz, 1 min) |
| Tensión de prueba Entrada/alimentación | 4 kV (50 Hz, 1 min) |
| Tensión de prueba Salida/alimentación | 500 V (50 Hz, 1 min) |
| Compatibilidad electromagnética | Conformidad con la directiva CEM |
| Emisión de interferencias | EN 61000-6-4 |
| Resistencia a interferencias | EN 61000-6-2 |
| Color | verde |
| Material carcasa | Poliamida PA sin reforzar |
| Posición para el montaje | discrecional |
| Conformidad | Conformidad CE |
| UL, EE.UU. / Canadá | Class I, Zone 2, AEx nA nC IIC T4, Ex nA nC IIC T4 Gc X |
| Class I, Div. 2, Groups A, B, C and D or Non-Hazardous Locations Only |
Normas y especificaciones
| Compatibilidad electromagnética | Conformidad con la directiva CEM |
|---|---|
| Emisión de interferencias | EN 61000-6-4 |
| Resistencia a interferencias | EN 61000-6-2 |
| Conexión según norma | CUL |
| Directiva de baja tensión | De conformidad con la directiva NS |
| Conformidad | Conformidad CE |
| UL, EE.UU. / Canadá | Class I, Zone 2, AEx nA nC IIC T4, Ex nA nC IIC T4 Gc X |
| Class I, Div. 2, Groups A, B, C and D or Non-Hazardous Locations Only |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 5.027210190eCl@ss 5.127200300eCl@ss 6.027210100eCl@ss 7.027210123eCl@ss 8.027210123eCl@ss 9.027210123
