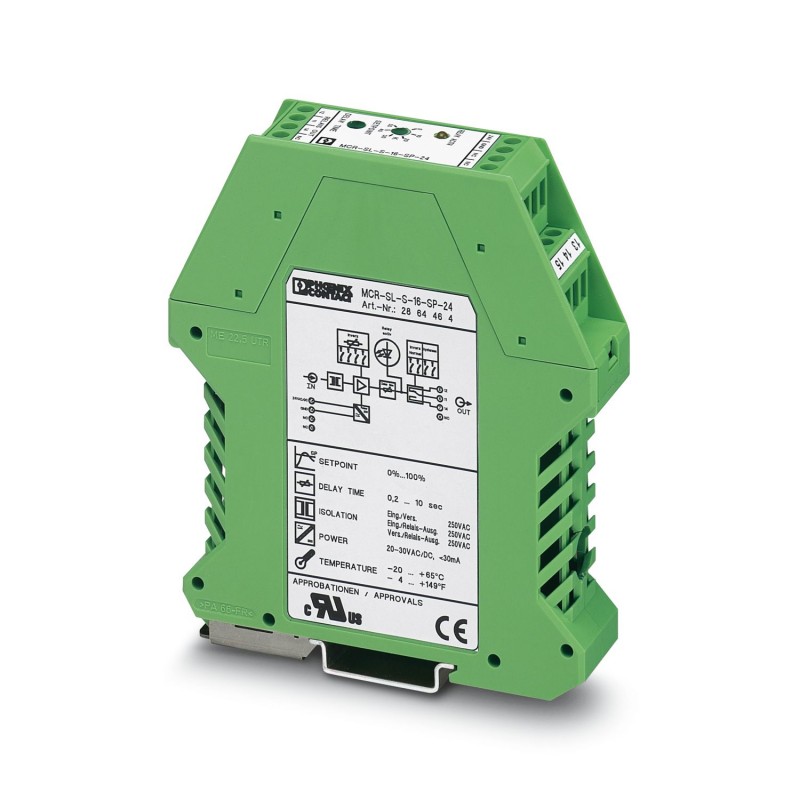

MCR-SL-S- 16-SP- 24 2864464 PHOENIX CONTACT Controlador de corriente MCR, para corrientes alternas senoidale..
MCR-SL-S-16-SP-24
2864464
PHOENIX_CONTACT
Controlador de corriente MCR, para corrientes alternas senoidales 0 ... 16 A AC/ 1 contacto conmutado
Sensores > Transductor de corriente
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Restricción de uso | |
| Indicación CEM | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
| Tipo de producto | Convertidores de corriente |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 08 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 2 |
| Tensión de aislamiento de dimensionamiento | 300 V AC (Respecto a tierra) |
| Fallo general | ≤ 1,4 % (Rango de temperatura) |
| Categoría de medición | III |
| Tensión de prueba Entrada/salida | 3,5 kV (50 Hz, 1 min.) |
| Tensión de prueba Entrada/alimentación | 3,5 kV (50 Hz, 1 min.) |
| Circuito de protección | Prot. contra sobretensiones; Diodo supresor de 33 V |
| Respuesta gradual (10-90%) | 40 ms |
| Coeficiente de temperatura máximo | < 0,02 %/K |
| Alimentación | |
| Tensión de alimentación | 20 V DC ... 30 V DC |
| Absorción de corriente máxima | < 30 mA |
| Medición: | |
| Margen de medición de frecuencia | 45 Hz ... 60 Hz |
| Medición | |
| Margen de corriente de entrada | 0 A AC ... 16 A AC (Sobrecarga permanente admisible: 120 %) |
| Capacidad de sobrecorriente | 2 x IN (constante) |
| Frecuencia nominal fN | 50 Hz |
| 60 Hz | |
| Margen de medición de frecuencia | 45 Hz ... 65 Hz |
| Forma de la curva | Senoidal |
| Conmutar: Relé | |
| Tipo de conmutación del contacto | 1 conmutador |
| Material del contacto | AgSnO, dorado duro |
| Tensión de conmutación máxima | 30 V AC |
| 36 V DC | |
| 250 V AC (con la capa de oro destruida) | |
| Corriente constante límite | 50 mA (con capa de oro, 30 V AC/ 36 V DC) |
| 2 A (Con la capa de oro destruida, 250 V AC) | |
| Margen de ajuste del retardo de reacción | típ. 0,1 s ... 10 s (Ajustable a través de potenciómetro) |
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 14 |
| Tipo de conexión | Conexión pasamuros |
| Dimensiones del artículo | |
| Anchura | 22,5 mm |
| Altura | 99 mm |
| Profundidad | 114,5 mm |
| Conductores redondos | |
| Diámetro | 4,2 mm |
| Color | verde (RAL 6021) |
| Material carcasa | Poliamida PA sin reforzar |
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -20 °C ... 65 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C (sin condensación) |
| Altitud | ≤ 2000 m |
| Humedad de aire admisible (servicio) | 10 % ... 95 % (sin condensación) |
| CE | |
| Certificado | Conformidad CE |
| Compatibilidad electromagnética | Conformidad con la directiva CEM |
| Resistencia a interferencias | EN 61000-6-2 |
| Observación | Durante las interferencias pueden producirse ligeras desviaciones. |
| Emisión de interferencias | EN 61000-6-4 |
| Normas/especificaciones | IEC 61010-2-030 |
| Tipo de montaje | Montaje sobre carril DIN |
| Posición para el montaje | discrecional |
| Característica | Valor |
|---|---|
| Valor inicial del rango de medición de corriente (EF008198) | 0 A |
| Valor final del rango de medición de corriente (EF008266) | 16 A |
| Frecuencia de la corriente nominal (EF005737) | 50 Hz |
| Función de configuración integrada (EF003064) | No |
| Con salida de conmutación (EF005225) | No |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO CABLEADO DEL SISTEMA PARA SISTEMAS DE CONTROL PHOENIX ES.pdf | 9 Mbytes |
|
| PDF CATÁLOGO RELES PHOENIX ES.pdf | 6 Mbytes |
|
| PHOENIX CONTACT-2864464-MCR-SL-S- 16-SP- 24 | 133 Kbytes |
|
