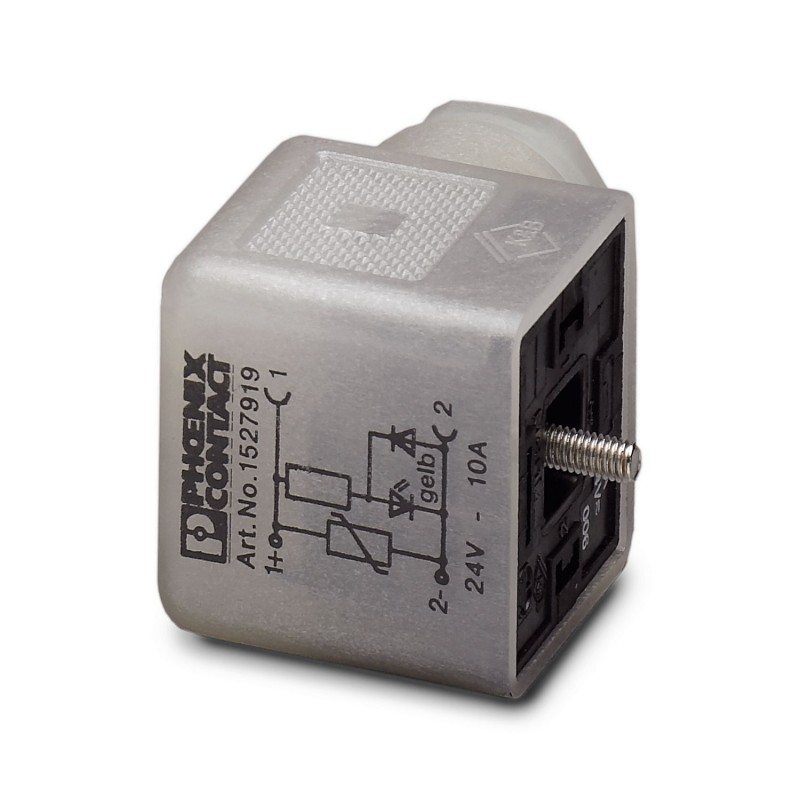

SACC-V-3CON-PG9/A-1L-SV 24V 1527919 PHOENIX CONTACT Conector de válvula, Universal, 3-polos, Conector de vál..
SACC-V-3CON-PG9/A-1L-SV 24V
1527919
PHOENIX_CONTACT
Conector de válvula, Universal, 3-polos, Conector de válvula A, Conexión por tornillo, prensaestopas Pg9, diámetro exterior del cable 6 mm ... 8 mm
Sensores para la automatización > Conector de válvula (confeccionable en campo)
Cables, conectores y cajas QUICKON
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Indicaciónes de montaje | IMPORTANTE:Al tender cables, respete los radios de curvatura admisibles, ya que las fuerzas de curvatura excesivas pueden menoscabar el índice de protección. Alivie las cargas mecánicas antes del conector, p. ej., mediante bridas. |
| Tipo de producto | Conectores de válvula |
| Tipo de sensor | Universal |
| Número de polos | 3 |
| Número de salidas de cable | 1 |
| Apantallado | no |
| Prensaestopas Pg | Pg9 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II |
| Grado de polución | 3 |
| Clase de inflamabilidad según UL 94 | HB |
| Material junta | NBR |
| Material carcasa conector de válvula | PA 6 |
| Material contacto | CuSn |
| Material inserto de contactos conector de válvula | PA 6 |
| Material superficie del contacto | Ni |
| Dimensiones exteriores | |
| Diámetro exterior | 6 mm ... 8 mm |
| Resistencia de contacto | ≤ 15 mΩ |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Tensión nominal UN | 24 V AC |
| 24 V DC | |
| Corriente nominal IN | 10 A |
| Circuito de protección | Prot. contra sobretensiones; Varistor |
| Datos mecánicos | |
| Ciclos de enchufe | 50 (Conector de válvula) |
| Indicación de estado | 1 LED |
| Indicación de estado disponible | Sí |
| Tipo de conexión | Conexión por tornillo |
| Sección de conexión | 0,34 mm² ... 1,5 mm² |
| Sección de conexión AWG | 22 ... 16 |
| Longitud a desaislar del conductor individual | 6 mm |
| Par de apriete | 0,8 Nm ... 1 Nm (Tuerca de apriete) |
| 0,4 Nm (Tornillo central) | |
| 0,5 Nm (Tornillo de contacto) |
| Conexión 1 | |
| Construcción cabecera | Conector de válvula |
| Tipo de rosca cabecera | A |
| Condiciones ambientales | |
| Índice de protección | IP65 |
| Temperatura ambiente (servicio) | -25 °C ... 85 °C (conector de válvula) |
| Característica | Valor |
|---|---|
| Número de polos (EF001391) | 3 |
| Para cables con un diámetro exterior (EF009475) | 6 mm |
| Sección transversal del conductor conectable (EF008200) | 0.34 mm² |
| Tensión nominal (EF000228) | 24 V |
| Corriente nominal (EF000227) | 10 A |
| Material de carcasa (EF001596) | Otros |
| Material de recubrimiento del contacto (EF004020) | Otros |
| Grado de contaminación (EF006786) | 3 |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | HB |
| Temperatura de operatividad (EF002393) | -25 °C |
| Grado de protección (IP), montado (EF007466) | IP65 |
| Número mín. de ciclos de acoplamiento (EF012212) | 50 |
| Con conexión PE (EF005600) | No |
| Con indicación de estado (EF001602) | Sí |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CABLEADO DE SENSORES ACTUADORES ES.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1527919-SACC-V-3CON-PG9/A-1L-SV 24V | 108 Kbytes |
|
