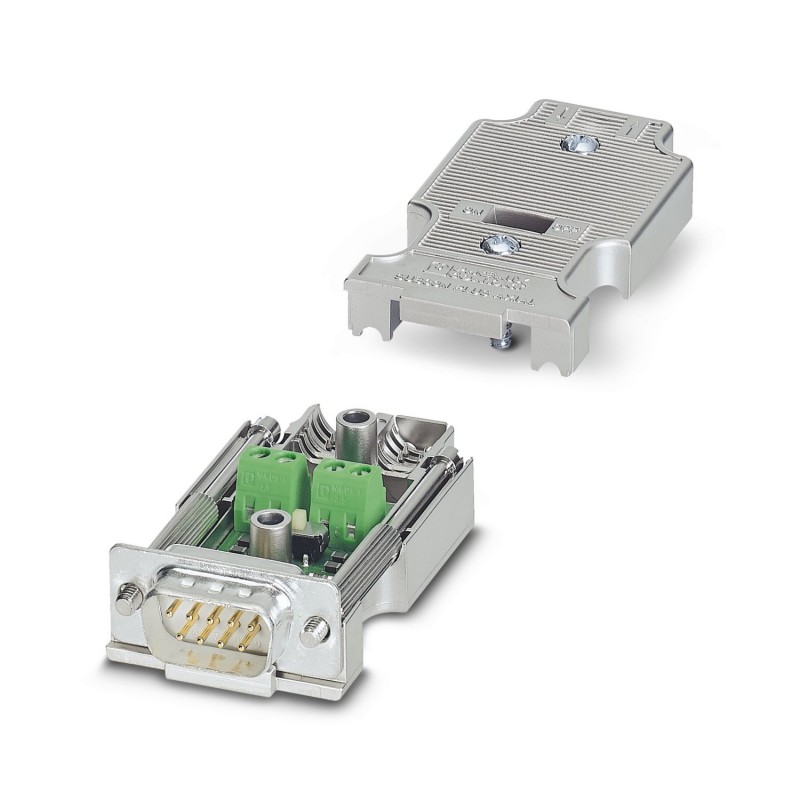

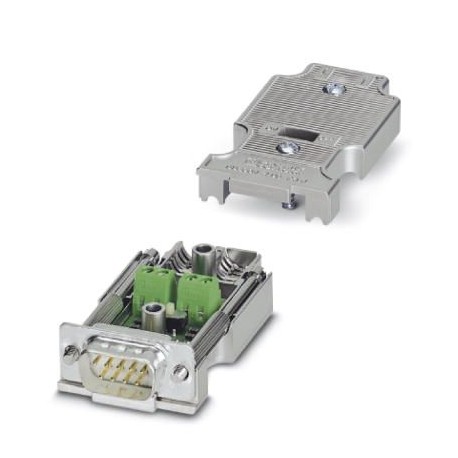

SUBCON-PLUS-PROFIB/AX/SC 2744380 PHOENIX CONTACT Conector D-SUB, 9 polos, macho, ejecución axial con dos ent..
SUBCON-PLUS-PROFIB/AX/SC
2744380
PHOENIX_CONTACT
Conector D-SUB, 9 polos, macho, ejecución axial con dos entradas de cables, sistema de bus: PROFIBUS DP hasta 12 Mbits/s, resistencia terminal conectable a través de conmutador deslizante, ocupación de pins: 3, 5, 6, 8; bornes de conexión por tornillo
Material de instalación de redes de telecomunicación DNT / FNT > Conector D-sub
Seguridad y comunicaciones
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Nota sobre el uso | |
| Nota sobre la aplicación | Solo para el uso industrial |
| Restricción de uso | |
| Observación CCCex | El empleo en zonas Ex no está permitido en China. |
| Tipo de producto | Conector para datos |
| MTTF | 6706 Años (SN 29500 estándar, temperatura 25 °C, ciclo de trabajo 21 %) |
| 1817 Años (SN 29500 estándar, temperatura 40 °C, ciclo de trabajo 34,25 %) | |
| 155 Años (SN 29500 estándar, temperatura 40 °C, ciclo de trabajo 100 %) | |
| Ocupación de pins | 3, 5, 6, 8 |
| Potencia disipada máxima con condición nominal | 0,025 W |
| Tensión nominal UN | 5 V |
| Corriente nominal IN | 100 mA |
| Medio de transmisión | Cobre |
| Conexión enchufable D-SUB | |
| Tipo de conexión | Conector macho D-SUB |
| Conexión para tarjeta | |
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 5 mm |
| Sección de conductor rígido mín. | 0,14 mm² |
| Sección de conductor rígido máx. | 1,5 mm² |
| Sección de conductor flexible mín. | 0,14 mm² |
| Sección de conductor flexible máx. | 1 mm² |
| Unifilar/punto de embornaje rígido AWG mín. | 26 |
| Unifilar/punto de embornaje rígido AWG máx. | 16 |
| Sección del conductor flexible AWG mín. | 26 |
| Sección del conductor flexible AWG máx. | 18 |
| Sistema bus | PROFIBUS DP |
| Señal | PROFIBUS |
| Esquema de dimensiones |  |
| Anchura | 17 mm |
| Altura | 31,5 mm |
| Longitud | 58,2 mm |
| Material (Caja) | ABS (metalizado) |
| Diámetro exterior del cable | 7,6 mm ... 8,4 mm (Línea de bus de entrada) |
| Datos mecánicos | |
| Ciclos de enchufe | > 200 |
| Condiciones ambientales | |
| Índice de protección | IP40 |
| Temperatura ambiente (servicio) | -20 °C ... 75 °C |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 80 °C |
| Altitud | ≤ 5000 m (Véase la declaración del fabricante para conocer las limitaciones sobre la altura de servicio) |
| Humedad de aire admisible (servicio) | 10 % ... 95 % (sin condensación) |
| Humedad de aire admisible (almacenamiento / transporte) | 5 % ... 95 % (sin condensación) |
| ATEX | |
| Marcado | II 3 G Ex ec IIC T4 Gc |
| Certificado | PxCIF15ATEX2744348X |
| Observación | Tenga en cuenta las instrucciones especiales de instalación indicadas en la documentación. |
| UKEX | |
| Marcado | II 3 G Ex ec IIC T4 Gc |
| Certificado | PxCIMA22UKEX2744348X |
| Prueba de gases nocivos | |
| Marcado | ISA-S71.04-1985 G3 Harsh Group A |
| Libre de sustancias humectantes de barniz perturbadoras | VDMA 24364:2018-05 |
| Característica | Valor |
|---|---|
| Número de polos (EF001391) | 9 |
| Estilo de contacto (EF001587) | Macho |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX AUTOMATIZACION ES.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2744380-SUBCON-PLUS-PROFIB/AX/SC | 157 Kbytes |
|
