PHOENIX_CONTACTSeguridad y comunicacionesSUBCON-PLUS-PROFIB 2744348 PHOENIX CONTACT Conector D-SUB, 9 polos, macho, dos entradas de cables de menos d..

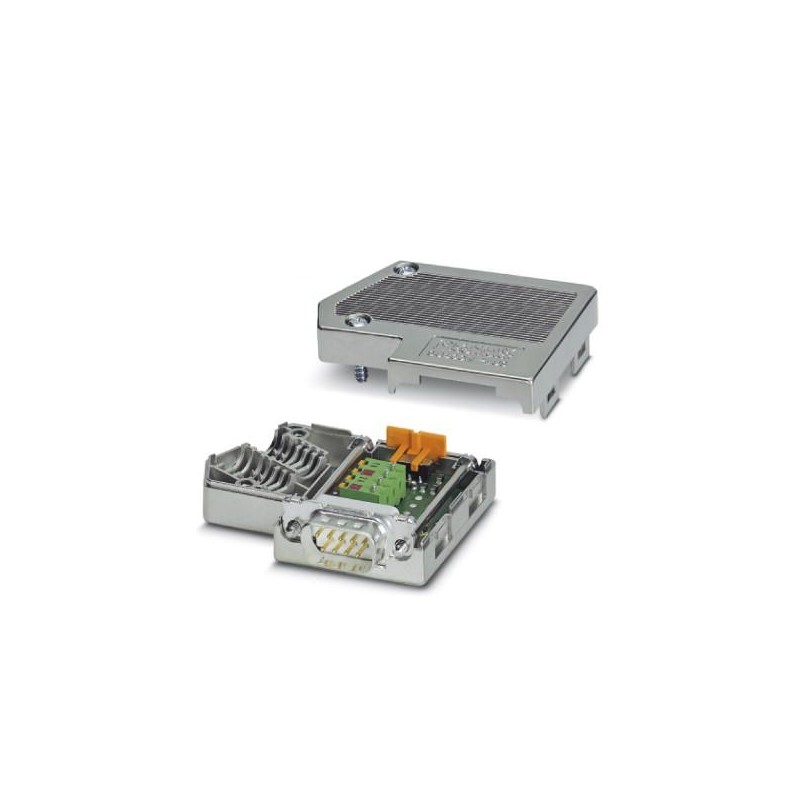

PHOENIX_CONTACT SUBCON-PLUS-PROFIB 2744348 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

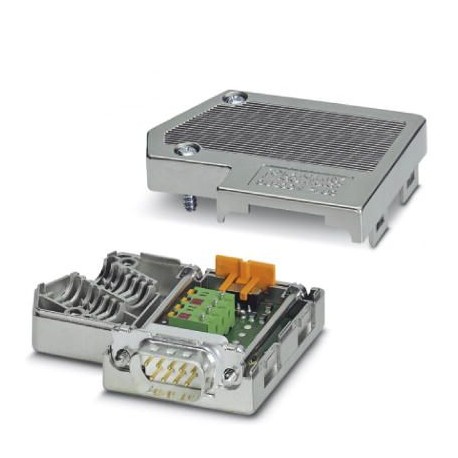

SUBCON-PLUS-PROFIB 2744348 PHOENIX CONTACT Conector D-SUB, 9 polos, macho, dos entradas de cables de menos d..

Referencia: SUBCON-PLUS-PROFIB

Código: 2744348

Fabricante: PHOENIX_CONTACT

Descripción:

Conector D-SUB, 9 polos, macho, dos entradas de cables de menos de 35°, sistema de bus: PROFIBUS DP de hasta 12 MBit/s, resistencia de cierre mediante conmutador deslizante, esquema de polos: 3, 5, 6, 8; bornas de conexión por resorte

Categorías:

  • Material de instalación de redes de telecomunicación DNT / FNT > Conector D-sub
  • PHOENIX_CONTACT > Seguridad y comunicaciones

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 62,26 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

MÁS INFORMACIÓN

Datos mercantiles

Clave de pedido2744348
Unidad de embalaje1 pcs
Clave de ventaDNC531 -
Página del catálogoPágina 133 (C_6_2017)
EAN4017918172947
Peso por unidad (sin incluir el embalaje)39,700 g
Número de tarifa arancelaria85366990
País de origenDE (Alemania)

Dimensiones

Diámetro de cable máx.8,4 mm
Diámetro de cable mín.7,6 mm
Anchura16 mm
Altura49,5 mm
Longitud60 mm

Condiciones ambientales

Temperatura ambiente (servicio)-20 °C ... 75 °C
Temperatura ambiente (almacenamiento / transporte)-25 °C ... 80 °C
Altitud5000 m (Para limitaciones véase declaración del fabricante)
Índice de protecciónIP40

Generalidades

Tensión nominal UN5 V
Corriente nominal IN100 mA
Sistema busPROFIBUS DP
SeñalPROFIBUS
Ciclos de enchufe> 200
Tornillos de fijación SUBCON4-40 UNC
Par de apriete0,4 Nm
Material carcasaABS, metalizadas
Ocupación de pins3, 5, 6, 8
MTTF6706 Años (SN 29500 Standard, temperatura 25 °C, ciclo de trabajo 21% (5 días por semana, 8 horas por día))
1817 Años (SN 29500 Standard, temperatura 40 °C, ciclo de trabajo 34,25 % (5 días por semana, 12 horas por día))
155 Años (SN 29500 Standard, temperatura 40 °C, ciclo de trabajo 100 % (7 días por semana, 24 horas por día))

Datos de conexión

ConexiónConexión enchufable D-SUB
Número de polos9
Tipo de conexiónConector macho D-SUB
Resistencia terminal390 Ω
220 Ω
390 Ω (Conectable desde el exterior)
ConexiónConexión para tarjeta
Tipo de conexiónConexión por resorte
Sección de conductor rígido mín.0,12 mm²
Sección de conductor rígido máx.0,5 mm²
Sección de conductor AWG mín.26
Sección de conductor AWG máx.20
Longitud a desaislar5 mm
Par de apriete0,4 Nm

Normas y especificaciones

Libre de sustancias humectantes de barniz perturbadorassegún la norma centralizada VW-AUDI-Seat P-VW 3.10.7 57 65 0
Conexión según normaCUL
ATEX II 3 G Ex nA IIC T4 Gc X
Comprobación de gases nocivosISA-S71.04-1985 G3 severo, grupo A

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto: ilimitado = EFUP-e
Sin sustancias peligrosas por encima de los umbrales

Clasificaciones

ETIM for 2744348 Material de instalación de redes de telecomunicación DNT/FNT (EC001132)

CaracterísticaNúmero de polos (EF001391)
Valor9
CaracterísticaEstilo de contacto (EF001587)
ValorMacho

DATASHEET - PDF

Título
Tamaño
Tipo
PHOENIX CONTACT-2744348-SUBCON-PLUS-PROFIB
185 Kbytes
PDF CATALOGO PHOENIX AUTOMATIZACION ES
35 Mbytes
