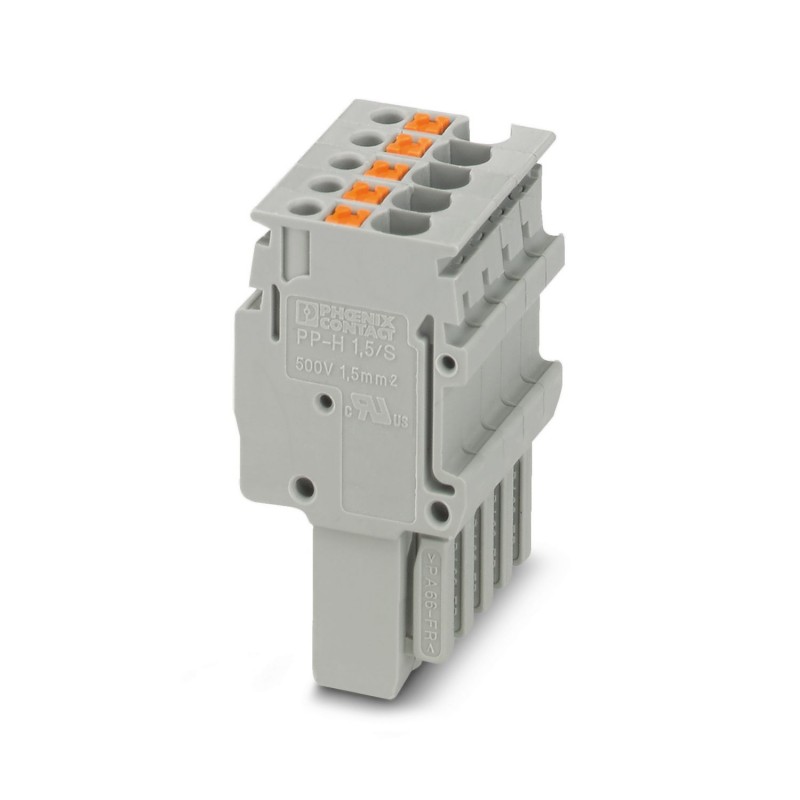

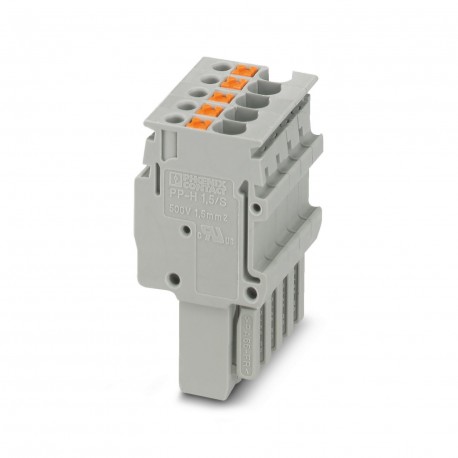

PP-H 1,5/S/5 3212549 PHOENIX CONTACT Conector, tensión nominal: 500 V, corriente nominal: 17,5 A, número de ..
PP-H 1,5/S/5
3212549
PHOENIX_CONTACT
50
Conector, tensión nominal: 500 V, corriente nominal: 17,5 A, número de conexiones: 5, número de polos: 5, tipo de conexión: Conexión push-in, Sección de dimensionamiento: 1,5 mm², 1er piso, sección: 0,14 mm² - 1,5 mm², clase de montaje: Montaje por encaje, color: gris
Bloques de terminales > Adaptador de enchufe para bloques de terminales
Bornas
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Tipo de producto | Conector de bornes |
| Campo de empleo | Industria ferroviaria |
| Construcción de maquinaria | |
| Construcción de instalaciones | |
| Número de polos | 5 |
| Paso | 3,5 mm |
| Número de conexiones | 5 |
| Número de filas | 1 |
| Ejecución | otros |
| Potenciales | 5 |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 02 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
| Tensión transitoria de dimensionamiento | 6 kV |
| Potencia disipada máxima con condición nominal | 0,56 W |
| Número de conexiones por piso | 5 |
| Sección nominal | 1,5 mm² |
| 1er piso | |
| Longitud de pelado | 8 mm ... 10 mm |
| Calibre macho | A1 / B1 |
| Conexión según norma | IEC 61984 |
| Sección de conductor rígido | 0,14 mm² ... 1,5 mm² |
| Sección de conductor AWG | 26 ... 16 (Convertido según IEC) |
| Sección de conductor flexible | 0,14 mm² ... 1,5 mm² |
| Sección de cable flexible [AWG] | 26 ... 16 (Convertido según IEC) |
| Sección de cable flexible (puntera sin manguito de plástico) | 0,14 mm² ... 1,5 mm² |
| Sección de cable flexible (puntera con manguito de plástico) | 0,14 mm² ... 1 mm² |
| Corriente nominal | 17,5 A (observar derating) |
| Corriente de carga máxima | 17,5 A (con una sección de conductor de 1,5 mm²) |
| Tensión nominal | 500 V |
| Sección nominal | 1,5 mm² |
| 1er piso Sección de conexión directamente enchufable | |
| Sección de conductor rígido | 0,25 mm² ... 1,5 mm² |
| Sección de cable flexible (puntera sin manguito de plástico) | 0,34 mm² ... 1,5 mm² |
| Sección de cable flexible (puntera con manguito de plástico) | 0,34 mm² ... 1 mm² |
| Anchura | 17,5 mm |
| Altura | 16,5 mm |
| Profundidad | 31,3 mm |
| Paso | 3,5 mm |
| Color | gris (RAL 7042) |
| Clase de inflamabilidad según UL 94 | V0 |
| Grupo material aislante | I |
| Material aislante | PA |
| Utilización estática de material aislante en frío | -60 °C |
| Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 130 °C |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Emisión de calor calorímetra NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Inflamabilidad de las superficies NFPA 130 (ASTM E 162) | aprobado |
| Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662) | aprobado |
| Toxicidad de los gases de combustión NFPA 130 (SMP 800C) | aprobado |
| Datos mecánicos | |
| Pared lateral abierta | Sí |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -60 °C (para la temperatura de servicio máx. véase la curva derating) |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 60 °C (Durante breve tiempo, no más de 24 h, de -60 °C a +70 °C) |
| Temperatura ambiente (montaje) | -5 °C ... 70 °C |
| Temperatura ambiente (accionamiento) | -5 °C ... 70 °C |
| Humedad de aire admisible (servicio) | 20 % ... 90 % |
| Humedad de aire admisible (almacenamiento / transporte) | 30 % ... 70 % |
| Conexión según norma | IEC 61984 |
| Tipo de montaje | Montaje por encaje |
| Característica | Valor |
|---|---|
| Modelo (EF000010) | Inserción de clavija |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.14 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.14 mm² |
| Sección de conductor conectable (EF007343) | 0.14 mm² |
| Número total de polos sin contacto de puesta a tierra (EF006240) | 5 |
| Anchura (EF000008) | 17.5 mm |
| Apilamiento (EF006169) | Sí |
| Número de polos (EF001391) | 5 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS PARA CARRIL PHOENIX ES.pdf | 13 Mbytes |
|
| PHOENIX CONTACT-3212549-PP-H 1,5/S/5 | 126 Kbytes |
|
