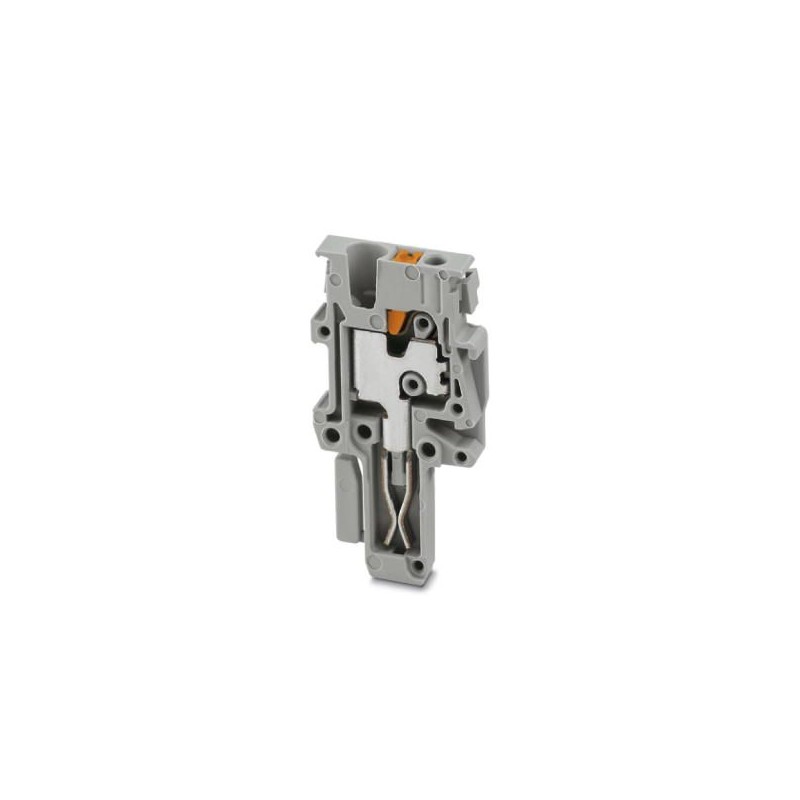

PHOENIX_CONTACT PP-H 1,5/S/1-M 3212688 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

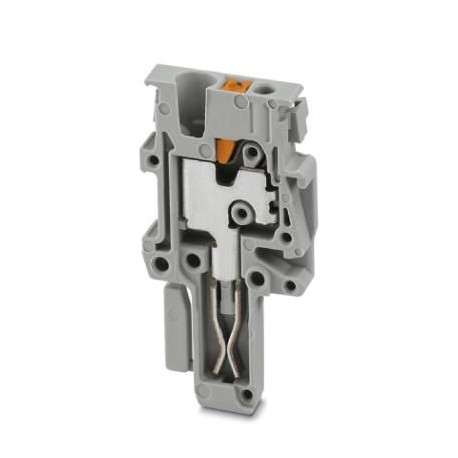

PP-H 1,5/S/1-M 3212688 PHOENIX CONTACT Conector, tensión nominal: 500 V, corriente nominal: 17,5 A, número d..

Referencia: PP-H 1,5/S/1-M

Código: 3212688

Fabricante: PHOENIX_CONTACT

Descripción:

Conector, tensión nominal: 500 V, corriente nominal: 17,5 A, número de conexiones: 1, número de polos: 1, tipo de conexión: Conexión push-in, Sección de dimensionamiento: 1,5 mm², 1er piso, sección: 0,14 mm² - 1,5 mm², color: gris
Conector, tensión nominal: 500 V, corriente nominal: 17,5 A, número de conexiones: 1, número de polos: 1, tipo de conexión: Conexión push-in, 1er piso, Sección de dimensionamiento: 1,5 mm², sección: 0,14 mm² - 1,5 mm², color: gris

Categorías:

  • Bloques de terminales > Adaptador de enchufe para bloques de terminales
  • PHOENIX_CONTACT > Bornas

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio total: 59,33 €

Precio unitario: 1,1865 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos mercantiles

Clave de pedido3212688
Unidad de embalaje50 pcs
Clave de ventaBE2244 -
Cantidad de pedido mínima50 pcs
Página del catálogoPágina 285 (C_1_2017)
EAN4046356565820
Peso por unidad (sin incluir el embalaje)1,876 g
Número de tarifa arancelaria85366990
País de origenPL (Polonia)

Generalidades

Número de polos1
Número de pisos1
Número de conexiones1
Potenciales1
Sección nominal1,5 mm²
Colorgris
AislamientoPA
Clase de combustibilidad según UL 94V0
Campo de empleoIndustria ferroviaria
Construcción de maquinaria
Construcción de instalaciones
Corriente de carga máxima17,5 A (con una sección de conductor de 1,5 mm²)
Tensión transitoria de dimensionamiento6 kV
Grado de polución3
Categoría de sobretensionesIII
Grupo material aislanteI
Potencia disipada máxima con condición nominal0,56 W
Corriente de carga máxima17,5 A (con una sección de conductor de 1,5 mm²)
Corriente nominal IN17,5 A (observar derating)
Tensión nominal UN500 V
Pared lateral abiertaSí
Índice de temperatura del material aislante relativo (Elec., UL 746 B)130 °C
Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21))130 °C
Utilización estática de material aislante en frío-60 °C
Reacción al fuego para vehículos sobre carriles (DIN 5510-2)Prueba aprobada
Procedimiento de ensayo con una llama de prueba (DIN EN 60695-11-10)V0
Índice de oxígeno (DIN EN ISO 4589-2)>32 %
NF F16-101, NF F10-102 clase I2
NF F16-101, NF F10-102 clase F2
Inflamabilidad de las superficies NFPA 130 (ASTM E 162)aprobado
Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662)aprobado
Toxicidad de los gases de combustión NFPA 130 (SMP 800C)aprobado
Emisión de calor calorímetra NFPA 130 (ASTM E 1354)28 MJ/kg
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26HL 1 - HL 3

Dimensiones

Anchura3,5 mm
Longitud16,5 mm
Altura31,3 mm
Altura de montaje19,5 mm
Paso3,5 mm

Datos de conexión

Tipo de conexiónConexión push-in
Longitud de pelado8 mm ... 10 mm
Conexión según normaIEC 61984
Sección de conductor rígido mín.0,14 mm²
Sección de conductor rígido máx.1,5 mm²
Sección de conductor AWG mín.26
Sección de conductor AWG máx.14
Sección de conductor flexible mín.0,14 mm²
Sección de conductor flexible máx.1,5 mm²
Sección del conductor flexible AWG mín.26
Sección del conductor flexible AWG máx.14
Sección de conductor flexible con puntera, sin manguito de plástico mín.0,14 mm²
Sección de conductor flexible con puntera, sin manguito de plástico máx.1,5 mm²
Sección de conductor flexible con puntera, con manguito de plástico mín.0,14 mm²
Sección de conductor flexible con puntera, con manguito de plástico máx.1 mm²
Calibre machoA1 / B1

Normas y especificaciones

Conexión según normaCSA
IEC 61984
Clase de combustibilidad según UL 94V0
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26HL 1 - HL 3

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto: ilimitado = EFUP-e
Sin sustancias peligrosas por encima de los umbrales
