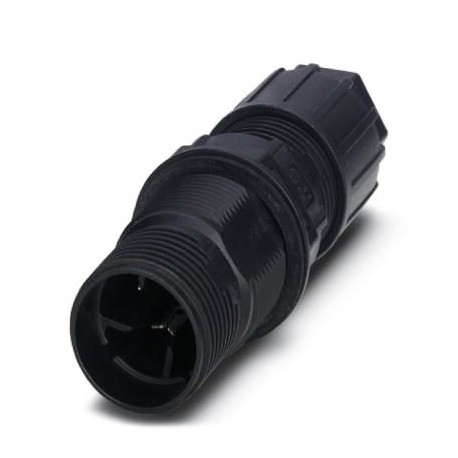

QPD CW 3PE2,5 1X9-14 BK 1582545 PHOENIX CONTACT Conductor connectors
QPD CW 3PE2,5 1X9-14 BK
1582545
PHOENIX_CONTACT
Empalmadores de cables, Conexión QUICKON, número de polos: 3+PE, 1 mm² ... 2,5 mm², 690 V, 20 A, negro, con una tuerca QUICKON, rango de diámetro de cable: 9 mm ... 14 mm, Conexión rápida QUICKON
Sistemas enchufables de instalación de edificios > Conector enchufable para instalación de edificio enchufable
Cables, conectores y cajas QUICKON
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1582545 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BF6CBB - |
| Página del catálogo | Página 384 (C_4_2013) |
| EAN | 4046356552493 |
| Peso por unidad (sin incluir el embalaje) | 58,000 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE (Alemania) |
Generalidades
| Construcción | QPD 4x2,5 |
|---|---|
| Color | negro |
| Sistema de bloqueo | Bloqueo por tornillo |
| Técnica de conexión | Conexión QUICKON |
| Tipo de conexión | Conexión IDC |
| Número de polos | 4 |
| Nota sobre número de polos | 3+PE |
| Ancho entre caras-Tuerca de unión | 22 mm |
| Par de apriete-Tuerca de unión | 5 Nm |
| Par de apriete-Contratuerca | 5 Nm |
| Ancho entre caras-Contratuerca | 27 mm |
| Número de conexiones | 10 |
| Sección de conductor flexible mín. | 1 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor rígido mín. | 1 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 16 |
| Sección de conductor AWG máx. | 14 |
Línea
| Construcción del conductor según VDE 0295 / diámetro mínimo de hilos | VDE 0295 clase 1 hasta 6 / mín. 0,15 mm |
|---|---|
| Aislamiento de los conductores | PVC / PE / TPE / goma |
| Diámetro de conductor incl. aislamiento | 2 mm ... 3,8 mm |
| Diámetro exterior del cable | 9 mm ... 14 mm (La tuerca Quickon o el conector Quickon deben pedirse por separado) |
| Identificación de polos | 1, 2, 3, PE |
Condiciones ambientales
| Índice de protección | IP66 |
|---|---|
| IP68 (2 m / 24 h) | |
| IP69K | |
| Temperatura ambiente (servicio) | -40 °C ... 100 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 100 °C |
| Temperatura para conexión de cables | -5 °C ... 50 °C |
Datos eléctricos
| Corriente nominal IN | 20 A |
|---|---|
| Corriente asignada | 20 A |
| Tensión de dimensionamiento (III/3) | 690 V |
| Tensión de dimensionamiento (III/2) | 1000 V |
| Tensión de dimensionamiento (II/2) | 1000 V |
| Tensión transitoria de dimensionamiento (III/3) | 6 kV |
| Tensión transitoria de dimensionamiento (III/2) | 8 kV |
| Tensión transitoria de dimensionamiento (II/2) | 8 kV |
Datos mecánicos
| Ciclos de conexión de la conexión QUICKON | máx. 10 |
|---|---|
| Ciclos de enchufe | >= 50 (Conexiones QUICKON máx. 10) |
| Categoría de efecto al golpe | IK07 |
Datos del material
| Material contacto | Cu |
|---|---|
| Material superficie del contacto | plateado |
| Material soporte de contactos | PA |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
| Categoría de sobretensiones | III |
| Grado de polución | 3 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027143424eCl@ss 5.127143400eCl@ss 6.027143400eCl@ss 7.027440605eCl@ss 8.027440605eCl@ss 9.027440605
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CABLEADO DE SENSORES ACTUADORES ES.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1582545-QPD CW 3PE2,5 1X9-14 BK | 114 Kbytes |
|
