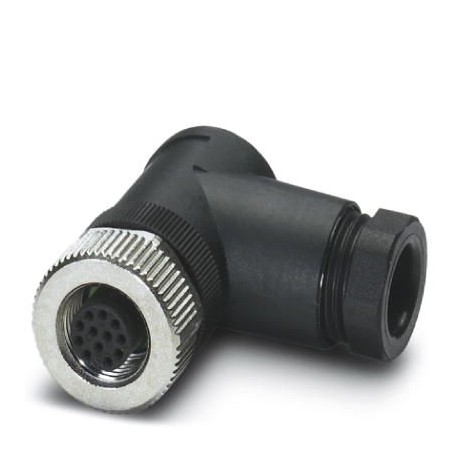

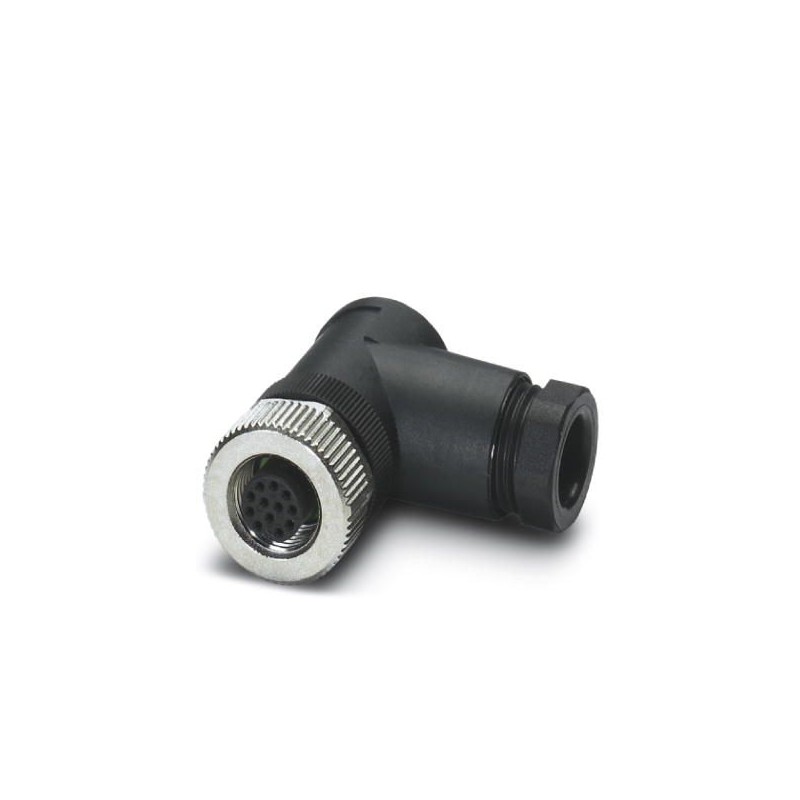

SACC-M12FR-12SOL-PG 9-M 1404423 PHOENIX CONTACT Conector
SACC-M12FR-12SOL-PG 9-M
1404423
PHOENIX_CONTACT
Conector, Universal, 12-polos, Hembra de conexión acodado M12, codificado A, Conexión por soldadura, material de moleteado: Fundición inyectada de cinc, niquelada, prensaestopas Pg9, diámetro exterior del cable 6 mm ... 8 mm
Sensores > Conector de sensor-actuador
Cables, conectores y cajas QUICKON
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1404423 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BF2CGA - |
| Página del catálogo | Página 24 (C_2_2017) |
| EAN | 4046356694544 |
| Peso por unidad (sin incluir el embalaje) | 25,000 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE (Alemania) |
Dimensiones
| Diámetro de la caja | 20,2 mm |
|---|---|
| Longitud | 38 mm |
| Diámetro exterior del cable | 6 mm ... 8 mm |
| Longitud a desaislar de la envoltura | 20 mm |
| Longitud a desaislar del conductor individual | 4 mm |
Condiciones ambientales
| Temperatura ambiente (servicio) | -40 °C ... 85 °C (macho / hembra) |
|---|---|
| Índice de protección | IP67 |
Generalidades
| Corriente de dimensionamiento a 40 °C | 1,5 A (hasta 40 °C) |
|---|---|
| Tensión de dimensionamiento | 30 V AC |
| 30 V DC | |
| Número de polos | 12 |
| Color de la zona de agarre | negro |
| Resistencia de aislamiento | > 10 GΩ |
| Codificación | A - estándar |
| Normas/especificaciones | Conector enchufable M12 IEC 61076-2-101 |
| Tipo de señal/categoría | Universal |
| Indicación de estado | No |
| Categoría de sobretensiones | II |
| Grado de polución | 3 |
| Tipo de conexión | Conexión por soldadura |
| Sección de conductor | 0,08 mm² ... 0,25 mm² (sin puntera) |
| 0,08 mm² ... 0,25 mm² (rígido) | |
| Sección de conductor AWG | 28 ... 24 (sin puntera) |
| Ciclos de enchufe | ≥ 100 |
| Par de apriete | 0,4 Nm (Moleteado M12) |
| 0,8 Nm ... 1 Nm (Tuerca de apriete con casquillo de acoplamiento) | |
| Inserto de machos con carcasa aérea atornillado hasta el tope | |
| Indicaciones de montaje | El esquema de polos es giratorio para salida de cables en paso de 90° |
Material
| Clase de combustibilidad según UL 94 | HB |
|---|---|
| Material contacto | CuZn |
| Material superficie del contacto | Au |
| Material soporte de contactos | PA |
| Material cuerpo de agarre | PA |
| Material moleteado | Fundición inyectada de cinc, niquelada |
| Material de la junta | NBR |
Normas y especificaciones
| Denominación de norma | Conector enchufable M12 |
|---|---|
| Normas/especificaciones | IEC 61076-2-101 |
| Clase de combustibilidad según UL 94 | HB |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 25 años; |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127143400eCl@ss 6.027279200eCl@ss 7.027440104eCl@ss 8.027440104eCl@ss 9.027440102
