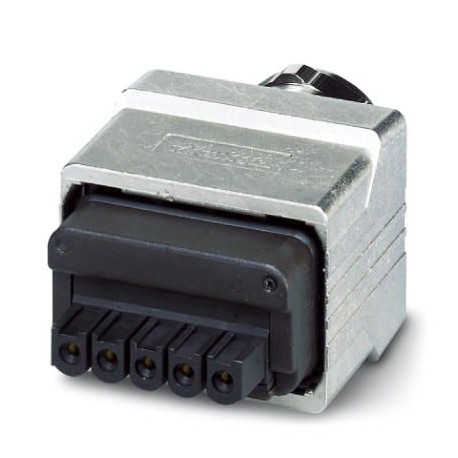

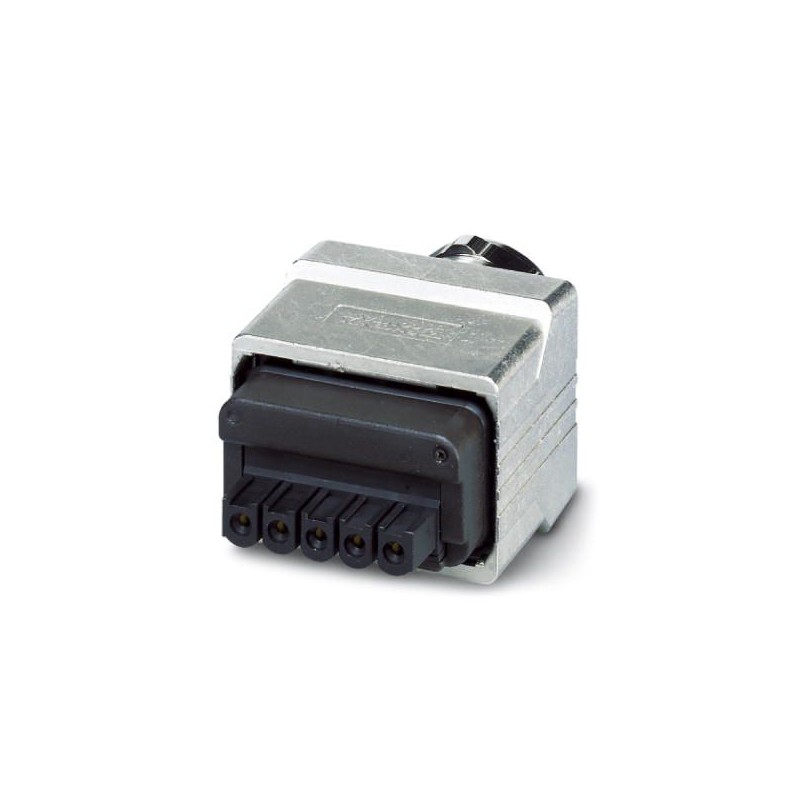

VS-PPC-C2-MSTB-MNNA-P13-A5-SP 1608074 PHOENIX CONTACT Conector enchufable de potencia
VS-PPC-C2-MSTB-MNNA-P13-A5-SP
1608074
PHOENIX_CONTACT
Conector enchufable de potencia
Conexión dispositivos de campo
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1608074 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | ABNHAA - |
| Página del catálogo | Página 350 (C_4_2015) |
| EAN | 4046356131742 |
| Peso por unidad (sin incluir el embalaje) | 96,000 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Índice de protección | IP65 |
|---|---|
| Temperatura ambiente (servicio) | -40 °C ... 70 °C |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
Datos generales
| Observación | Este producto cumple la directiva PROFINET Cabling and Interconnection Technology Guideline for PROFINET, Version 2.00, Order No: 2.252, capítulo 11 Connectors for 24 Volt Power Supply Cabling y capítulo 13 Application specific Cabling and Interconnection Technology (AIDA) |
|---|---|
| Corriente de dimensionamiento a 40 °C | 16 A |
| Tensión de dimensionamiento | 24 V |
| Número de polos | 5 |
| Tipo de señal/categoría | Universal |
| Grado de polución | 2 |
| Descripción alternativa breve del artículo | Conector MSTB |
| Sistema de bloqueo | Push-pull |
| Tensión de dimensionamiento (II/2) | 630 V |
| Tensión de dimensionamiento (III/2) | 400 V |
| Tensión de dimensionamiento | 250 V |
| Tensión transitoria de dimensionamiento (II/2) | 4 kV |
| Tensión transitoria de dimensionamiento (III/2) | 4 kV |
| Tensión transitoria de dimensionamiento (III/3) | 4 kV |
| Corriente asignada | 16 A |
| Tensión de dimensionamiento (III/3) | 24 V |
| Sección de conexión | 0,75 mm² ... 2,5 mm² |
| Sección de conexión AWG | 18 ... 13 |
| Datos de conexión COMBICON | 0,75 mm² 2,5 mm² 0,75 mm² 2,5 mm² 18 13 2,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,75 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 2,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,75 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 2,5 mm² |
| Tipo de conexión | Conexión por resorte |
| Material contacto | Aleación de cobre |
| Material soporte de contactos | PA |
| Material superficie del contacto | Oro sobre níquel |
| Material carcasa | Fundición inyectada de cinc |
Valores nominales cabeza 1
| Longitud a desaislar del conductor individual | 10 mm |
|---|---|
| Longitud a desaislar de la envoltura | 35 mm |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027143424eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440312eCl@ss 8.027440312eCl@ss 9.027440312
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO CABLEADO SENSORES ACTUADORES Y CONECTORES.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1608074-VS-PPC-C2-MSTB-MNNA-P13-A5-SP | 112 Kbytes |
|
