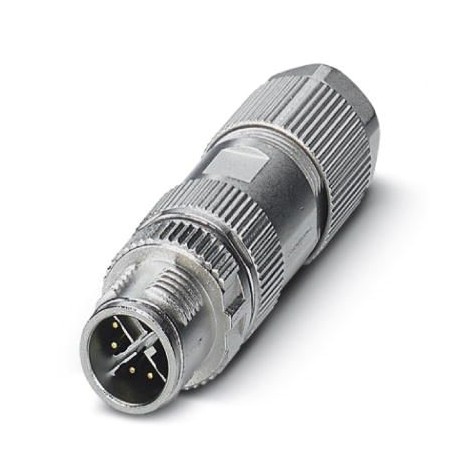

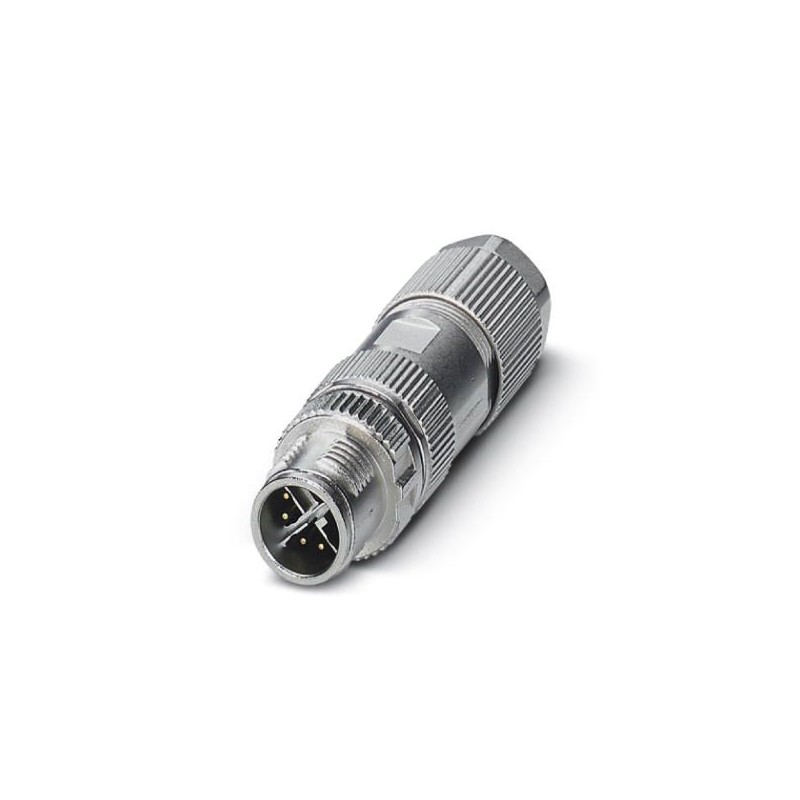

VS-08-M12MS-10G-P SCO 1417430 PHOENIX CONTACT Conector para datos, Ethernet CAT6 sub A /sub (10 GBit/s), 8-p..
VS-08-M12MS-10G-P SCO
1417430
PHOENIX_CONTACT
Conector para datos, Ethernet CAT6A (10 GBit/s), 8-polos, apantallado, Conector macho recto M12 SPEEDCON, codificación: X, Conexión rápida Piercecon®, material de moleteado: Fundición inyectada de cinc, niquelada, diámetro exterior del cable 4 mm ... 8 mm
Conectores > Conector redondo, montaje en campo (conector industrial)
Cables, conectores y cajas QUICKON
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1417430 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BF2CHJ - |
| Página del catálogo | Página 344 (C_2_2017) |
| EAN | 4046356530699 |
| Peso por unidad (sin incluir el embalaje) | 29,700 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE (Alemania) |
Dimensiones
| Ancho entre caras-Tuerca de unión | 13 mm |
|---|---|
| Diámetro de la caja | 15 mm |
| Longitud | 46,5 mm |
| Diámetro exterior del cable | 4 mm ... 8 mm |
| Longitud a desaislar de la envoltura | ≥ 70 mm |
Condiciones ambientales
| Temperatura ambiente (servicio) | -40 °C ... 85 °C (macho / hembra) |
|---|---|
| Índice de protección | IP65 |
Generalidades
| Corriente de dimensionamiento a 40 °C | 0,5 A (30 W) |
|---|---|
| Tensión de dimensionamiento | 50 V AC |
| 60 V DC | |
| Número de polos | 8 |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Codificación | Datos X |
| Normas/especificaciones | Conector enchufable M12 IEC 61076-2-109 |
| Tipo de señal/categoría | Ethernet CAT6A(IEC 11801), 10 GBit/s |
| Indicación de estado | No |
| Categoría de sobretensiones | II |
| Grado de polución | 3 |
| Tipo de conexión | Piercecon® |
| Sección de conductor | 0,14 mm² ... 0,14 mm² (flexible) |
| Sección de conductor AWG | 26 (flexible) |
| Ciclos de enchufe | ≥ 100 |
| Par de apriete | 0,4 Nm (Moleteado M12) |
| 2 Nm (Inserto de machos con carcasa aérea atornillado hasta el tope) | |
| 1 Nm (Tuerca de apriete con casquillo de acoplamiento) |
Material
| Clase de combustibilidad según UL 94 | V0 |
|---|---|
| Material contacto | CuSn |
| Material superficie del contacto | Ni/Au |
| Material soporte de contactos | PP |
| Material cuerpo de agarre | Fundición inyectada de cinc, niquelado |
| Material moleteado | Fundición inyectada de cinc, niquelada |
| Material de la junta | NBR |
Normas y especificaciones
| Denominación de norma | Conector enchufable M12 |
|---|---|
| Normas/especificaciones | IEC 61076-2-109 |
| Conexión según norma | UL |
| Clase de combustibilidad según UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027279200eCl@ss 7.027440104eCl@ss 8.027440104eCl@ss 9.027440102
| Característica | Valor |
|---|---|
| Estilo de contacto (EF001587) | Otros |
| Diámetro del conector (EF007496) | 15.98417 mm |
| Número de contactos de datos (EF012232) | 0 |
| Número de contactos de potencia (EF012216) | 0 |
| Número de contactos de control (EF012217) | 8 |
| Para cables con un diámetro exterior (EF009475) | 4 mm |
| Tipo de carcasa (EF006980) | Recto |
| Corriente nominal In (EF008250) | 0.5 A |
| Temperatura ambiente (EF002386) | -40 °C |
| Tensión nominal (EF000228) | 48 V |
| Categoría de sobretensión (EF006785) | II |
| Grado de contaminación (EF006786) | 3 |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.14 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.14 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.14 mm² |
| Sección de conductor conectable (EF007343) | 0.14 mm² |
| Ejecución de la conexión eléctrica (EF003961) | Conexión de penetración |
| Material de recubrimiento del contacto (EF004020) | Níquel |
| Material de carcasa (EF001596) | Otros |
| Revestimiento de la carcasa (EF001601) | Otros |
| Material del anillo roscado (EF012304) | Otros |
| Mecanismo de bloqueo (EF000208) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Con conductor de protección (EF007468) | No |
| Grado de protección (IP), montado (EF007466) | IP65 |
| Número mín. de ciclos de acoplamiento (EF012212) | 100 |
| Armadura (EF000881) | Sí |
| Con indicación de estado (EF001602) | No |
