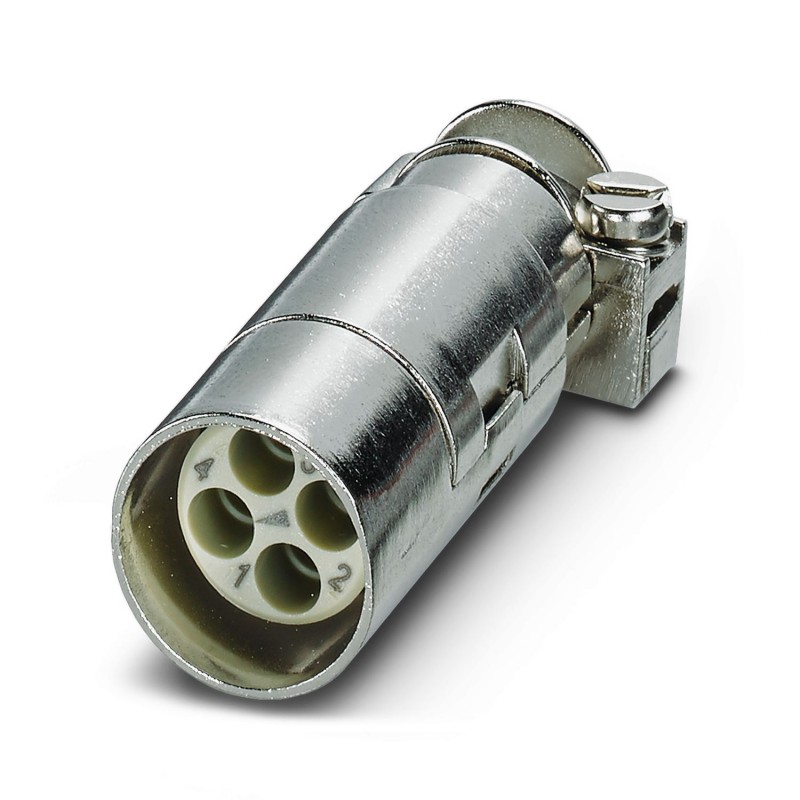

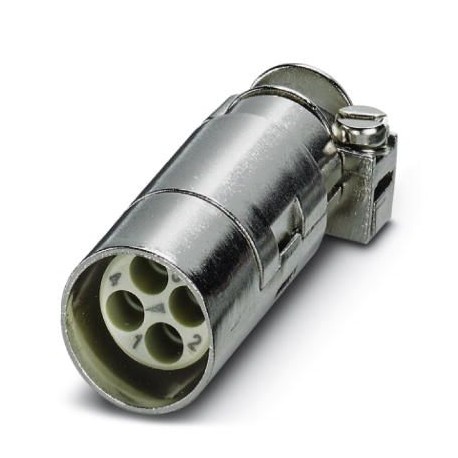

HC-M-EMV-ST/3-9,5 1636088 PHOENIX CONTACT Conector enchufable CEM HEAVYCON, variante macho, 4 polos, para la..
HC-M-EMV-ST/3-9,5
1636088
PHOENIX_CONTACT
Conector enchufable CEM HEAVYCON, variante macho, 4 polos, para la conexión de conductores apantallados con un diámetro exterior del cable de 3 ... 9,5 mm. Para el inserto en el módulo de plástico HC-M-02-EMC-M
Conector EMC HEAVYCON, variante macho, 4 polos, para conectar conductores blindados con 3 ... 9,5 mm. Para su uso en el módulo de plástico HC-M-02-EMC-M
Conectores > Inserto de contacto para conectores rectangulares
Conectores enchufables industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1636088 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BF7ACB - |
| Página del catálogo | Página 573 (C_2_2017) |
| EAN | 4017918962920 |
| Peso por unidad (sin incluir el embalaje) | 29,200 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE (Alemania) |
Datos eléctricos
| Tensión de dimensionamiento (III/3) | 50 V |
|---|---|
| Corriente asignada | 10 A |
| Tensión transitoria de dimensionamiento | 0,8 kV |
| Cara de enchufe | 4 |
Datos mecánicos
| Sección de conexión | 0,14 mm² ... 2,5 mm² |
|---|---|
| Sección de conexión AWG | 26 ... 14 |
| Longitud a desaislar del conductor individual | 8 mm (6 mm (con 2,5 mm²)) |
| Diámetro exterior del cable | 3 mm ... 9,5 mm |
| Diámetro de contacto | 1,6 mm |
| Diámetro de conductor incl. aislamiento | 2,4 mm |
| Ciclos de enchufe | ≥ 500 |
Generalidades
| Observación | El potencial de la carcasa de conector enchufable CEM está separado del potencial de la carcasa del conector enchufable industrial |
|---|---|
| para contactos engastados CK 1,6...ED... (no incluido en el volumen de suministro) | |
| Bridas de sujeción para el margen de sujeción de 3 mm - 6 mm y 6 mm - 9,5 mm | |
| Serie | HC-M-EMV |
| Técnica de conexión | Conexión engastada |
| Tipo de contacto | mecanizado |
| Clase de combustibilidad según UL 94 | V0 |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Indicaciones de montaje | Altura de carcasa ≥72 mm. Las conexiones enchufables deben accionarse sólo sin carga/tensión. |
| Para el uso en el módulo de plástico HC-M-EMV-MOD-ST, posibilidad de uso de contactos engastados CK1,6-ED... |
Datos del material
| Material contacto | Aleación de cobre |
|---|---|
| Material superficie del contacto | Ag (alternativamente Au) |
| Material soporte de contactos | PC |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440207eCl@ss 8.027440207eCl@ss 9.027440205
| Característica | Valor |
|---|---|
| Número de contactos de potencia (EF012216) | 0 |
| Número de contactos de control (EF012217) | 4 |
| Inserto de contactos sin contactos (EF007324) | Sí |
| Estilo de contacto (EF001587) | Pin |
| Número de polos (EF001391) | 4 |
| Diámetro del contacto del enchufe (EF007320) | 1.6 mm |
| Material del inserto del conector (EF007545) | Termoplástico |
| Corriente nominal In (EF008250) | 10 A |
| Temperatura ambiente (EF002386) | 85 °C |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tensión nominal (EF000228) | 48 V |
| Picos de tensión nominal (EF002993) | 0.8 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 3 |
| Ejecución de la conexión eléctrica (EF003961) | Conexión de engarce |
| Con protección de cable (EF000550) | No |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.14 mm² |
| Sección de conductor conectable (EF007343) | 0.14 mm² |
| Material de recubrimiento del contacto (EF004020) | Otros |
| Material del inserto de contacto (EF008521) | Termoplástico |
| Material del contacto (EF007544) | Otras aleaciones de cobre |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Con conductor de protección (EF007468) | No |
| Número mín. de ciclos de acoplamiento (EF012212) | 500 |
| Anchura (EF000008) | 18 mm |
| Altura (EF000040) | 15.5 mm |
| Profundidad (EF000049) | 46 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO ACCESO PARA ARMARIO DE CONTROL PHOENIX ES.pdf | 11 Mbytes |
|
| PHOENIX CONTACT-1636088-HC-M-EMV-ST/3-9,5 | 134 Kbytes |
|
