PHOENIX_CONTACTConexión dispositivos de campoST-08S1N8A8K04S 1613372 PHOENIX CONTACT Conector para cables, recto, SPEEDCON, M17, número de polos: 8, tipo..

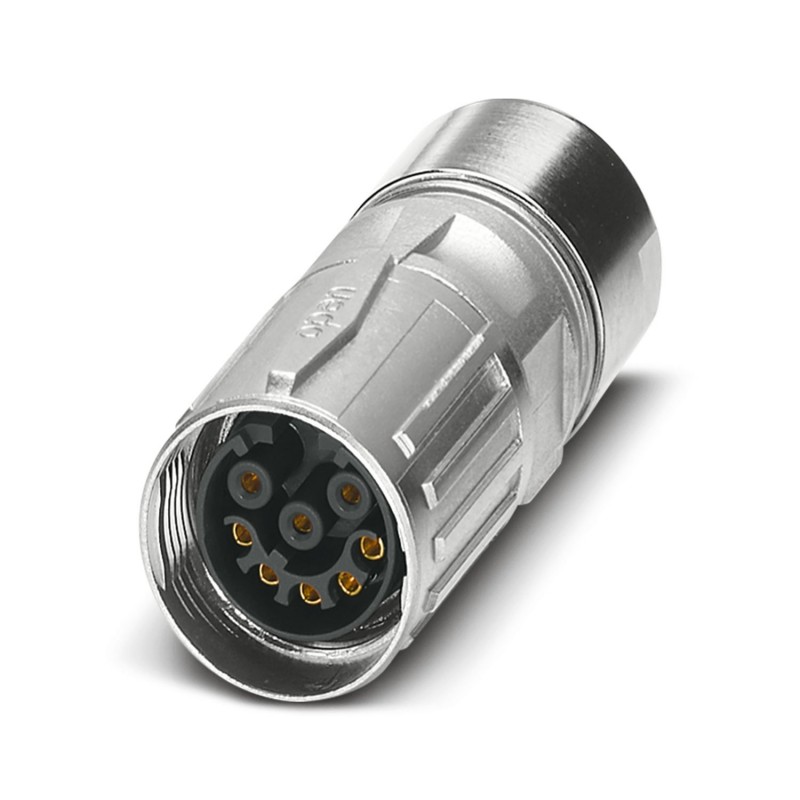

PHOENIX_CONTACT ST-08S1N8A8K04S 1613372 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

ST-08S1N8A8K04S 1613372 PHOENIX CONTACT Conector para cables, recto, SPEEDCON, M17, número de polos: 8, tipo..

Referencia: ST-08S1N8A8K04S

Código: 1613372

Fabricante: PHOENIX_CONTACT

Producto bajo demanda, no admite devolución.

Descripción:

Conector para cables, recto, SPEEDCON, M17, número de polos: 8, tipo de conexión del contacto: Hembra, apantallado: sí, índice de protección: IP67, rango de diámetro de cable: 9 mm ... 11,2 mm, número de polos: 8, tipo de conexión: Conexión crimpada, serie: ST, se espera que este artículo no contenga plomo a partir del cuarto trimestre de 2025 de acuerdo con RoHS II sin excepción 6c (Pb <0,1 %), una alternativa sin plomo está disponible previamente a petición
Conector para cables, recto, SPEEDCON, M17, número de polos: 8, tipo de conexión del contacto: Hembra, apantallado: sí, índice de protección: IP67, rango de diámetro de cable: 9 mm ... 11,2 mm, número de polos: 8, tipo de conexión: Conexión crimpada, serie: ST, Producto alternativo según RoHS II sin excepción 6c (Pb &lt. 0,1 %) código de art.: 1242735
Conector para cables, recto, SPEEDCON, M17, número de polos: 8, tipo de conexión del contacto: Hembra, apantallado: sí, índice de protección: IP67, rango de diámetro de cable: 9 mm ... 11,2 mm, número de polos: 8, tipo de conexión: Conexión crimpada, serie: ST, Producto alternativo según RoHS II sin excepción 6c (Pb < 0,1 %) código de art.: 1242735

Categorías:

  • Conectores > Conector redondo, montaje en campo (conector industrial)
  • PHOENIX_CONTACT > Conexión dispositivos de campo

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 19,05 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 4-5 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos técnicos
Notas
Indicación de pedido:Los contactos engastados Ø 1 mm deben pedirse por separado
Indicación de seguridad
Indicaciones de seguridadADVERTENCIA: los conectores no se deben enchufar ni desenchufar bajo carga. La inobservancia y el empleo inadecuado pueden provocar daños materiales y lesiones personales.
• ADVERTENCIA: ponga en servicio solo productos en perfecto estado. Se debe comprobar periódicamente la presencia de daños en los productos. Retire inmediatamente los productos defectuosos. Sustituya los productos dañados. No es posible repararlos.
• ADVERTENCIA: solo el personal cualificado especializado en electrotecnia puede instalar y utilizar el producto, siempre teniendo en cuenta las siguientes indicaciones de seguridad. El personal especializado debe estar familiarizado con los fundamentos de la electrotecnia. Debe ser capaz de identificar y evitar peligros. El símbolo correspondiente del embalaje indica que para la instalación y el funcionamiento se precisa personal especializado en electrotecnia.
• Los productos son aptos para los ámbitos de aplicación de la construcción de equipos eléctricos, sistemas de control e instalaciones.
• En caso de empleo de los conectores en exteriores, se deben proteger especialmente frente a las influencias del entorno.
• Los productos confeccionados no se pueden manipular ni abrir de forma no autorizada.
• Emplee solo conectores de acoplamiento que cumplan los datos técnicos de las normas indicadas (p. ej. las indicadas en los accesorios del producto de la página web en phoenixcontact.com/products).
• El usuario será responsable del empleo del producto directamente junto con productos de otros fabricantes.
• Con tensiones de servicio > 50 V AC, las carcasas de conectores conductoras eléctricamente deben conectarse a tierra
• Compruebe que la tierra funcional o de protección esté correctamente conectada.
• Al agrupar varios circuitos eléctricos en un cable y/o en un conector se aplican las normas VDE 0100/1.97 § 411.1.3.2 y DIN EN 60 204/11.98 § 14.1.3
• Utilice únicamente la herramienta que recomienda Phoenix Contact
• Deben tenerse en cuenta las instrucciones de montaje/documentación de Design In del área de descargas de la web del producto en phoenixcontact.com/products.
• Utilice los conectores solo completamente enchufados y bloqueados.
• Al tender el cable, compruebe que la carga de tracción aplicada a los conectores no supere los límites determinados en las normas.
• Respete el radio de flexión mínimo del cable. Disponga el cable sin forzarlo.
• El conector se calienta durante un funcionamiento normal. En función de las condiciones ambientales, podría calentarse además la superficie del conector. En este caso, el usuario será el encargado de colocar las indicaciones de advertencia (p. ej. DIN EN ISO 13732-1:2008-12).
Propiedades del artículo
Tipo de productoConector circular (lado del cable)
SerieST
AplicaciónSeñal
Número de polos8
Cara de enchufe8
Apantalladosí
CodificaciónN
Tipo de roscaM17
Estado de mantenimiento de datos
Revisión de artículo12
Datos del material
Material juntaFPM
Material carcasaMetal
Datos de conexión
Conexión de conductores
Tipo de conexiónConexión crimpada
Propiedades eléctricas
Contacto
Diámetro de contacto1 mm
Corriente máxima8 A
Tensión nominal UN48 V AC 74 V DC
Categoría de sobretensionesIII
Grado de polución3
Tensión transitoria de dimensionamiento1,5 kV
Conectores
Construcciónrecto
Sentido de giroEstándar
Conexión 1
Construcción cabeceraHembra de conexión
Cable/línea
Diámetro exterior del cable9 mm ... 11,2 mm
Condiciones medioambientales y de vida útil
Condiciones ambientales
Índice de protecciónIP67
Temperatura ambiente (servicio)-40 °C ... 125 °C
Altitud3000 m

ETIM for 1613372 Conectores (EC002635)

CaracterísticaEstilo de contacto (EF001587)
ValorOtros
CaracterísticaNúmero de contactos de datos (EF012232)
Valor0
CaracterísticaNúmero de contactos de potencia (EF012216)
Valor0
CaracterísticaNúmero de contactos de control (EF012217)
Valor8
CaracterísticaTemperatura ambiente (EF002386)
Valor-40 °C
CaracterísticaTensión nominal (EF000228)
Valor48 V
CaracterísticaEjecución de la conexión eléctrica (EF003961)
ValorConexión de engarce
CaracterísticaMecanismo de bloqueo (EF000208)
ValorOtros
CaracterísticaCon conductor de protección (EF007468)
ValorNo
CaracterísticaGrado de protección (IP), montado (EF007466)
ValorIP67
CaracterísticaArmadura (EF000881)
ValorSí
CaracterísticaCon indicación de estado (EF001602)
ValorNo
