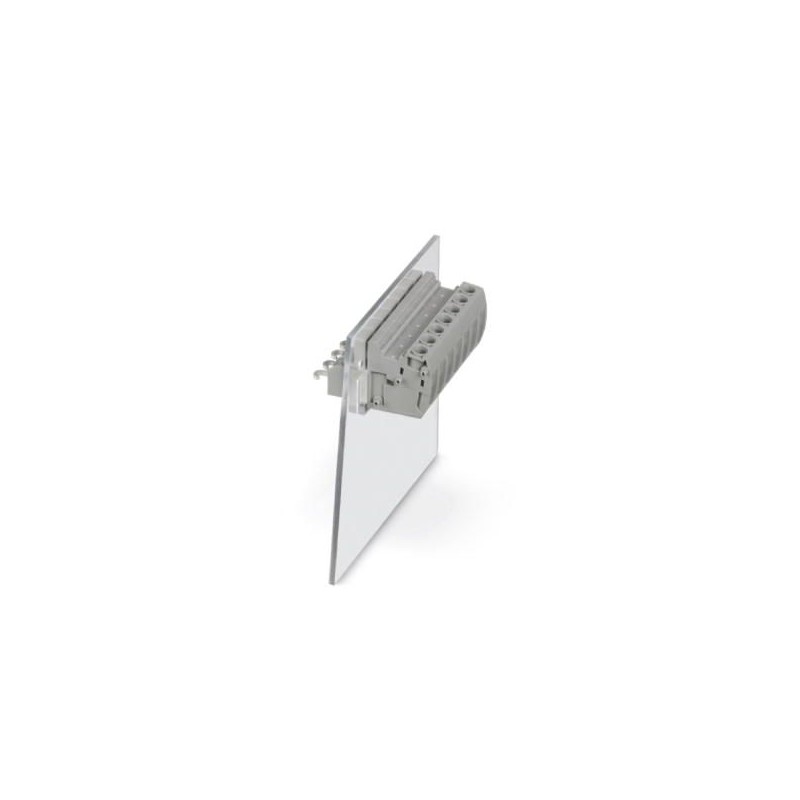

UW 4-POT-SL/S 3059760 PHOENIX CONTACT Borne de paso, tipo de conexión: Conexión por tornillo con cápsula de ..
UW 4-POT-SL/S
3059760
PHOENIX_CONTACT
50
Producto bajo demanda, no admite devolución.
Borne de paso, tipo de conexión: Conexión por tornillo con cápsula de tracción, Conexión por soldadura, número de polos: 1, corriente de carga: 32 A, sección: 0,2 mm² - 6 mm², dirección de conexión del conductor con respecto a la dirección de enchufe: 0 °, anchura: 8,1 mm, color: gris
Bloques de terminales > Terminal de alimentación
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 3059760 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | AABBDA - |
| Cantidad de pedido mínima | 50 pcs |
| Página del catálogo | Página 609 (C_1_2013) |
| EAN | 4046356520768 |
| Peso por unidad (sin incluir el embalaje) | 6,764 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | CN (China) |
Generalidades
| Número de pisos | 1 |
|---|---|
| Número de conexiones | 2 |
| Sección nominal | 4 mm² |
| Color | gris |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
| Tensión transitoria de dimensionamiento | 6 kV |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Grupo material aislante | I |
| Temperatura ambiente (servicio) | -40 °C ... 105 °C |
| Conexión según norma | IEC 60947-7-1 |
| Corriente nominal IN | 32 A |
| Corriente de carga máxima | 41 A (con una sección de conductor de 6 mm²) |
| Tensión nominal UN | 800 V (con tabique distanciador) |
| Pared lateral abierta | No |
| Número de polos | 1 |
Datos de conexión
| Lado de conexión | fuera |
|---|---|
| Tipo de conexión | Conexión por tornillo |
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 6 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 4 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 10 |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,25 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 4 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,25 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 4 mm² |
| 2 conductores con la misma sección, rígidos mín. | 0,2 mm² |
| 2 conductores con la misma sección, rígidos máx. | 1,5 mm² |
| 2 conductores con la misma sección, flexibles mín. | 0,2 mm² |
| 2 conductores con la misma sección, flexibles máx. | 1,5 mm² |
| 2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. | 0,25 mm² |
| 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. | 1,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 2,5 mm² |
| Sección con peine puenteador rígido máx. | 4 mm² |
| Sección con peine puenteador flexible máx. | 2,5 mm² |
| Longitud a desaislar | 10 mm |
| Calibre macho | A4 |
| Rosca de tornillo | M3 |
| Par de apriete mín. | 0,6 Nm |
| Par de apriete máx. | 0,8 Nm |
| Lado de conexión | dentro |
| Tipo de conexión | Conexión por soldadura |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027141131eCl@ss 4.127141131eCl@ss 5.027141134eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141134eCl@ss 8.027141134eCl@ss 9.027141134
| Característica | Valor |
|---|---|
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.2 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.25 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.2 mm² |
| Sección de conductor conectable (EF007343) | 0.2 mm² |
| Tensión nominal (EF000228) | 800 V |
| Tipo de conexión de eléctrica 1 (EF002526) | Conexión roscada |
| Tipo de conexión de eléctrica 2 (EF002527) | Conexión con marca de soldadura |
| Número de polos (EF001391) | 1 |
| Material del cuerpo aislante (EF007543) | Otros |
| Temperatura de operatividad (EF002393) | -40 °C |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Color (EF000007) | Gris |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
| PHOENIX CONTACT-3059760-UW 4-POT-SL/S | 117 Kbytes |
|
