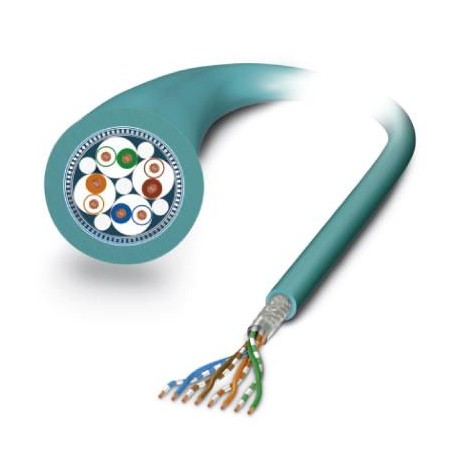

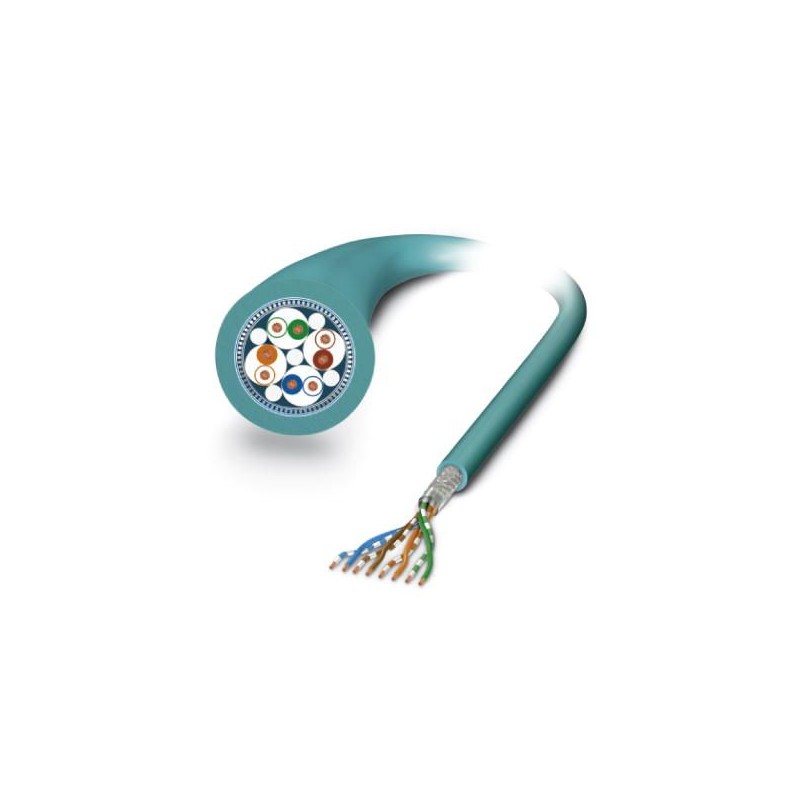

PHOENIX_CONTACT VS-OE-OE-94C-100,0 1416318 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

VS-OE-OE-94C-100,0 1416318 PHOENIX CONTACT Por metros, Cable de datos, Ethernet CAT5 (1 GBit/s), apantallado..

Referencia: VS-OE-OE-94C-100,0

Código: 1416318

Fabricante: PHOENIX_CONTACT

Descripción:

Por metros, Cable de datos, Ethernet CAT5 (1 GBit/s), apantallado, PUR sin halógenos, azul agua RAL 5021, 8-conductores (4x2xAWG26/19, S/UTP), color conductores individuales: blanco / azul-azul, blanco / naranja-naranja, blanco / verde-verde, blanco / marrón-marrón, longitud de cable: 100 m
Cable de datos, Ethernet CAT5 (1 GBit/s), 8-polos, PUR sin halógenos, azul agua RAL 5021, apantallado, extremo de cable libre, a extremo de cable libre, longitud de cable: 100 m

Categorías:

  • Cables / Conductores > Cable de datos y comunicación (cobre)
  • PHOENIX_CONTACT > Cables sensores y actuadores

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 1.452,28 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos mercantiles

Clave de pedido1416318
Unidad de embalaje1 pcs
Clave de ventaBF1LFA -
Página del catálogoPágina 397 (C_2_2017)
EAN4046356475617
Peso por unidad (sin incluir el embalaje)5.354,800 g
Número de tarifa arancelaria85444995
País de origenDE (Alemania)

Medidas

Longitud de cable100 m

Datos generales

Número de polos8
Tipo de señal/categoríaEthernet CAT5 (IEC 11801), 1 GBit/s

Cable

Tipo de cableCadena de arrastre Ethernet CAT5
Tipo de cable (abreviatura)94C
UL AWM Style20963 (80 °C / 30 V)
Tipo de señal/categoríaEthernet CAT5 (IEC 11801), 1 GBit/s
Construcción de cable4x2xAWG26/19; S/UTP
Sección de conductor4x 2x 0,14 mm²
Línea de señales AWG26
Construcción del conductor cable de señales19x 0,10 mm
Diámetro de los conductores, aislamiento incluido1 mm
Colores de conductorblanco / azul-azul, blanco / naranja-naranja, blanco / verde-verde, blanco / marrón-marrón
Cableado de pares2 conductores como par
Cableado total4 pares y 4 rellenos como alma
ApantallamientoMalla de hilos de cobre estañados
Cubierta visual de pantalla90 %
Envoltura exterior, colorazul agua RAL 5021
Grosor de pared envoltura exterior0,85 mm
Diámetro exterior del cable D6,9 mm +0,1 mm ... 0,2 mm
Radio de curvatura mínimo, colocado de forma fija4 x D
Radio de curvatura mínimo, colocado de forma flexible8 x D
Número de ciclos de flexión5000000
Radio de curvatura, inserto de cadenas de arrastre7,5 x D
Velocidad de avance3 m/s
Aceleración5 m/s²
Resistencia a la tracción GRP≤ 100 N
Peso del cable57 kg/km
Envoltura exterior, materialPUR
Material Aislamiento de conductorPP
Material ConductorConductor Cu desnudo
Resistencia de aislamiento≥ 500 MΩ*km
Resistencia al pulido≤ 290,00 Ω/km
Capacidad de la líneaaprox. 50 nF/km (a 1 kHz)
Impedancia propia100 Ω ±5 Ω (a 100 MHz)
Atenuación paradiafónica (NEXT)65,3 dB (con 1 MHz)
56,3 dB (a 4 MHz)
50,3 dB (a 10 MHz)
47,2 dB (con 16 MHz)
45,8 dB (a 20 MHz)
42,9 dB (a 31,25 MHz)
38,4 dB (a 62,5 MHz)
35,3 dB (a 100 MHz)
Atenuación paradiafónica con potencia numerada (PSNEXT)62,3 dB (con 1 MHz)
53,3 dB (a 4 MHz)
47,3 dB (a 10 MHz)
44,2 dB (con 16 MHz)
42,8 dB (a 20 MHz)
39,9 dB (a 31,25 MHz)
35,4 dB (a 62,5 MHz)
32,3 dB (a 100 MHz)
Atenuación3,2 dB (con 1 MHz)
6 dB (a 4 MHz)
9,5 dB (a 10 MHz)
12,1 dB (con 16 MHz)
13,6 dB (a 20 MHz)
17,1 dB (a 31,25 MHz)
24,8 dB (a 62,5 MHz)
32 dB (a 100 MHz)
Atenuación de retorno (RL)23 dB (a 4 MHz)
24,1 dB (a 8 MHz)
25 dB (a 10 MHz)
25 dB (con 16 MHz)
25 dB (a 20 MHz)
23,6 dB (a 31,25 MHz)
21,5 dB (a 62,5 MHz)
20,1 dB (a 100 MHz)
Tiempo de tránsito de señales5,3 ns/m
Impedancia de transferencia≤ 100,00 mΩ/m (a 10 MHz)
Tensión nominal Cable≤ 100 V
Tensión de prueba Conductor/Conductor700 V (50 Hz, 1 min)
Tensión de prueba Conductor/Pantalla700 V (50 Hz, 1 min)
Resistencia a las llamassegún IEC 60332-1-2
Ausencia de halógenossegún IEC 60754-1
Resistencia al aceitesegún EN 60811-2-1
Temperatura ambiente (servicio)-40 °C ... 80 °C (cable, disposición fija)
-20 °C ... 80 °C (cable, disposición móvil)
Temperatura ambiente (disposición)-20 °C ... 80 °C
Temperatura ambiente (almacenamiento / transporte)-20 °C ... 80 °C

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto: ilimitado = EFUP-e
Sin sustancias peligrosas por encima de los umbrales

Clasificaciones

ETIM for 1416318 Cables (EC003249)

CaracterísticaSuperficie del conductor (EF010804)
ValorOtros
CaracterísticaDiámetro del conductor (EF001621)
Valor1 mm
CaracterísticaSección nominal del conductor (EF000060)
Valor0.14 mm²
CaracterísticaClase del conductor (EF001632)
ValorClase 6 = muy flexible
CaracterísticaNúmero de hilos (EF001792)
Valor8
CaracterísticaMaterial de aislamiento del conductor (EF000061)
ValorOtros
CaracterísticaEspecificación aislamiento del conductor (EF011805)
ValorPolipropileno
CaracterísticaTipo de identificación de los conductores (EF000067)
ValorOtros
CaracterísticaApantallado sobre elemento de trenzado (EF001623)
ValorTrenzado
CaracterísticaTrenzado (EF003802)
ValorOtros
CaracterísticaCable con obturación longitudinal (EF011011)
ValorNo
CaracterísticaCable con obturación radial (EF011012)
ValorNo
CaracterísticaApto para instalación subterránea (EF003689)
ValorNo
CaracterísticaRevestimiento de protección (EF001691)
ValorNinguno
CaracterísticaMaterial de cubierta (EF001625)
ValorOtros
CaracterísticaEspecificación del material de cubierta (EF011806)
ValorOtros
CaracterísticaColor de cubierta exterior (EF001618)
ValorOtros
CaracterísticaBaja emisión de humos según EN IEC 61034-2 (EF003799)
ValorNo
CaracterísticaResistente al aceite según EN IEC 60811-404 (EF009770)
ValorNo
CaracterísticaDiámetro exterior aprox. (EF003921)
Valor6.9 mm
CaracterísticaRadio de curvatura mín. permitido, uso flexible/movimiento libre (EF011802)
Valor56 mm
CaracterísticaRadio de curvatura mín. permitido, instalación fija (EF011803)
Valor28 mm
CaracterísticaTemperatura exterior del cable permitida durante el cableado/manipulación (EF001685)
Valor-20 °C
CaracterísticaTemperatura ambiente admisible del cable después del montaje sin vibración (EF001686)
Valor-40 °C
CaracterísticaCategoría (EF001619)
ValorOtros
