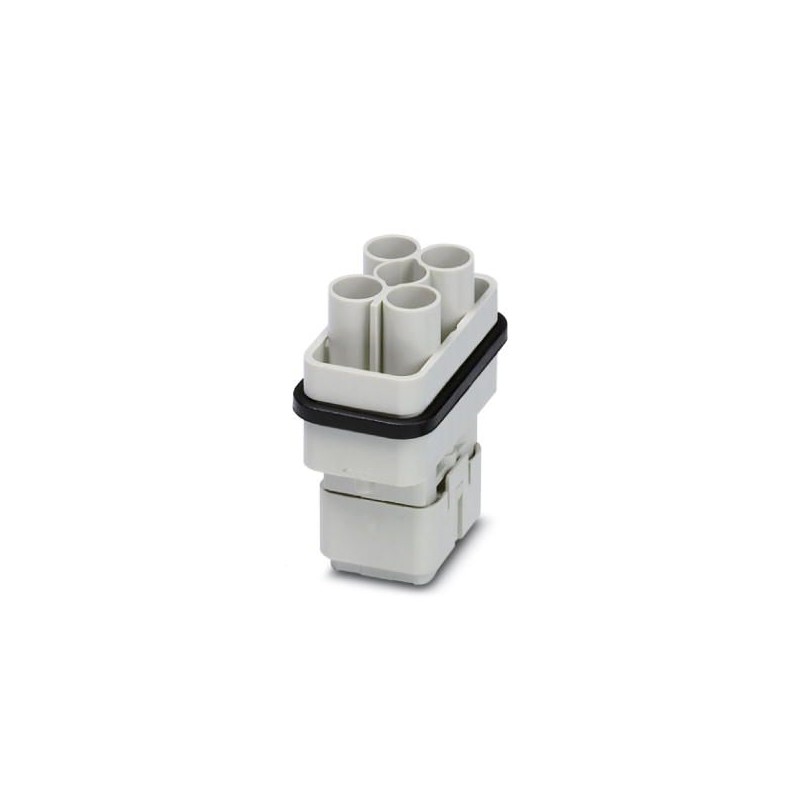

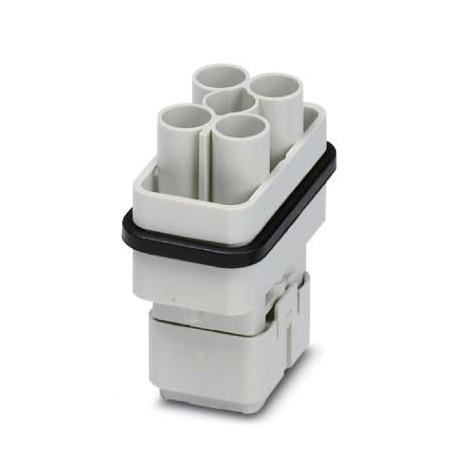

HC-COM- 4/2-ESTC 1408504 PHOENIX CONTACT Inserto de contactos
HC-COM- 4/2-ESTC
1408504
PHOENIX_CONTACT
2
Inserto de contacto para engaste HEAVYCON para carcasa compacta de plástico; versión macho; circuito de potencia 4 polos + PE, circuito de mando 2 polos
Inserto de contactos, número de polos: 4+2+PE, tamaño: COM, contactos de potencia: 4, contactos de mando: 2, Macho, Conexión engastada, 250 V, 40 A, 0,14 mm² ... 2,5 mm², aplicación: Potencia/señal
Conectores > Inserto de contacto para conectores rectangulares
Conectores enchufables industriales
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1408504 |
|---|---|
| Unidad de embalaje | 2 pcs |
| Clave de venta | BF7ABH - |
| Cantidad de pedido mínima | 2 pcs |
| Página del catálogo | Página 649 (C_2_2017) |
| EAN | 4046356618212 |
| Peso por unidad (sin incluir el embalaje) | 21,000 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | CN (China) |
Generalidades
| Observación | Para contactos engastados CK 4,0-ED... (circ. potencia), CK 1,6-ED... (circ. mando) |
|---|---|
| Técnica de conexión | Conexión engastada (Contactos de señal) |
| Conexión engastada (Contactos de potencia) | |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| N.º polos | 4+2+PE |
| Número de contactos de potencia | 4 |
| Número de contactos de mando | 2 |
| Ciclos de enchufe | ≥ 500 |
| Tamaño | COM |
| Numeración de contacto | 1 - 4 |
| Sección de conexión | 0,14 mm² ... 2,5 mm² (Contactos de mando) |
| 1,5 mm² ... 6 mm² (Contactos de potencia) | |
| Sección de conexión AWG | 16 ... 10 (Contactos de potencia) |
| 26 ... 14 (Contactos de mando) | |
| Longitud a desaislar del conductor individual | 9 mm (Circ. potencia 1,5 mm² ... 2,5 mm²) |
| 9,6 mm (Circ. potencia 4 mm² - 6 mm²) | |
| 8 mm (Circuito de mando) | |
| 6 mm (Circuito mando 2,5 mm²) | |
| Indicaciones de montaje | El uso correcto prevé el montaje en una carcasa con el índice de protección IP54 o superior |
Condiciones ambientales
| Temperatura ambiente (servicio) | -40 °C ... 100 °C (Incluido el calentamiento de los contactos) |
|---|
Datos del material
| Material junta | NBR |
|---|---|
| Material contacto | Aleación de cobre |
| Material superficie del contacto | Ag (alternativamente Au) |
| Material superficie del contacto, contacto de potencia | Ag |
| Material superficie del contacto, contacto de mando | Ag (alternativamente Au) |
| Material soporte de contactos | PC |
Datos eléctricos
| Tensión asignada Contactos de potencia | 400/690 V |
|---|---|
| Tensión de dimensionamiento (III/3) | 250 V (Contactos de mando) |
| 400 V (Contactos de potencia fase-tierra) | |
| 690 V (Contactos de potencia fase-fase) | |
| Tensión transitoria de dimensionamiento | 6 kV (Contactos de potencia fase-fase) |
| 4 kV (Contactos de mando) | |
| Corriente asignada | 40 A (Contactos de potencia) |
| 10 A (Contactos de mando) |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440205
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CABLEADO DE SENSORES ACTUADORES ES.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1408504-HC-COM- 4/2-ESTC | 129 Kbytes |
|
