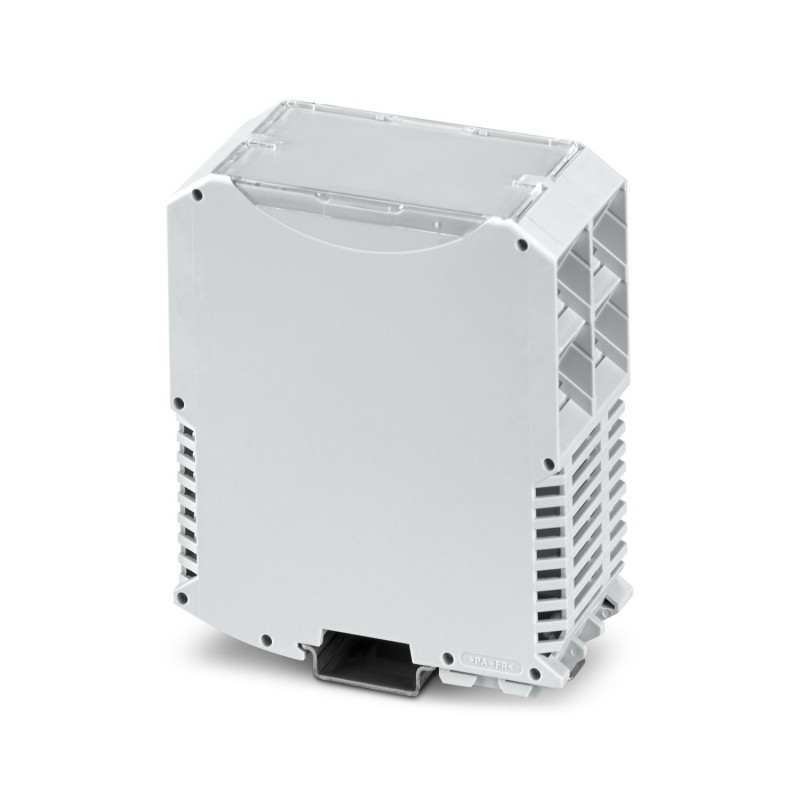

ME MAX 45 LC 2-2 KMGY 2200071 PHOENIX CONTACT Caja para carril DIN, Carcasa completa con pasador de metal, d..
ME MAX 45 LC 2-2 KMGY
2200071
PHOENIX_CONTACT
10
Producto bajo demanda, no admite devolución.
Caja para carril DIN, Carcasa completa con pasador de metal, diseño alto, con rendijas de ventilación, anchura: 45,2 mm, altura: 99 mm, profundidad: 113,65 mm, color: gris claro (similar RAL 7035), puenteado transversal: Conector de bus para carril DIN (opcional), número de polos conector transversal: 5
Sistemas de armarios eléctricos > Carcasa para electrónica
Envolventes electrónica
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Indicaciónes de montaje | Observe la hoja de datos de la serie en el área de descarga. |
| Recomendación: | Material de almohadillas de contacto para conectores de bus galvánico oro (oro duro) |
| Tipo de producto | Carcasa completa |
| Tipo de carcasa | Caja para carril DIN |
| Serie de carcasas | ME-MAX |
| Familia de productos | ME MAX 45.. |
| Construcción | Parte inferior de la carcasa con rendijas de ventilación, para completar el módulo se precisa una tapa |
| Número de polos | 24 |
| 40 | |
| Número de polos máx. | 40 (paso: 3,5 mm) |
| 32 (paso: 5 mm) | |
| 24 (paso: 7,25 mm/7,5 mm) | |
| Número de filas | 2 |
| 2 | |
| Ejecución | Carcasa completa con pasador de metal, diseño alto |
| Orificio de ventilación disponible | sí |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 02 |
| Esquema de dimensiones |  |
| Anchura | 45,2 mm |
| Altura | 99 mm |
| Profundidad | 113,65 mm |
| Profundidad a partir del borde superior del carril DIN | 107 mm |
| Diseño de las placas de circuito impreso | |
| Espesor de placa de circuito impreso | 1,4 mm ... 1,8 mm |
| Color (Carcasa) | gris claro (RAL 7035) |
| Clase de inflamabilidad según UL 94 | V0 |
| CTI según IEC 60112 | 600 |
| Material carcasa | Poliamida |
| Características de la superficie | no tratado |
| Potencia disipada carcasa individual con 20 °C | |
| Temperatura ambiente | 20 °C |
| Facto de reducción | 1 |
| Posición para el montaje | vertical |
| Potencia disipada | 8,2 W |
| Potencia disipada carcasa individual con 30 °C | |
| Temperatura ambiente | 30 °C |
| Facto de reducción | 0,91 |
| Posición para el montaje | vertical |
| Potencia disipada | 7,45 W |
| Potencia disipada carcasa individual con 40 °C | |
| Temperatura ambiente | 40 °C |
| Facto de reducción | 0,81 |
| Posición para el montaje | vertical |
| Potencia disipada | 6,65 W |
| Potencia disipada carcasa individual con 50 °C | |
| Temperatura ambiente | 50 °C |
| Facto de reducción | 0,7 |
| Posición para el montaje | vertical |
| Potencia disipada | 5,75 W |
| Potencia disipada carcasa individual con 60 °C | |
| Temperatura ambiente | 60 °C |
| Facto de reducción | 0,57 |
| Posición para el montaje | vertical |
| Potencia disipada | 4,65 W |
| Potencia disipada carcasa individual con 70 °C | |
| Temperatura ambiente | 70 °C |
| Facto de reducción | 0,49 |
| Posición para el montaje | vertical |
| Potencia disipada | 4 W |
| Ensayo de vibraciones | |
| Especificación del ensayo | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frecuencia | 10 - 150 - 10 Hz |
| Velocidad de barrido | 1 octava/min |
| Amplitud | 0,15 mm (10 Hz ... 58,1 Hz) |
| Aceleración | 2g (58,1 Hz ... 150 Hz) |
| Duración de ensayo por eje | 2,5 h |
| Direcciones de ensayo | Ejes X, Y y Z |
| Ensayo filam. incandescente | |
| Especificación del ensayo | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Temperatura | 850 °C |
| Tiempo de actuación | 30 s |
| Resistencia mecánica/tambor descendente | |
| Especificación del ensayo | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Altura de caída | 50 cm |
| Frecuencia | 10 |
| Choque | |
| Especificación del ensayo | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Tipo de choque | Semisinusoide |
| Aceleración | 15g |
| Duración del choque | 11 ms |
| Número de choques por dirección | 3 |
| Direcciones de ensayo | Ejes X, Y y Z (pos. y neg.) |
| Índice de protección (código IP) | |
| Especificación del ensayo | DIN EN 60529 (VDE 0470-1):2014-09 |
| Condiciones ambientales | |
| Código IP máximo alcanzable | IP20 |
| Temperatura ambiente (servicio) | -40 °C ... 105 °C (En función de la disipación) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 55 °C |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Humedad relativa del aire (almacenamiento / transporte) | 80 % |
| Número de alojamientos de placa de circuito impreso | 2 |
| Tipo de fijación de placas de circuito impreso | Bloqueo |
| Espesor de placa de circuito impreso | 1,4 mm ... 1,8 mm |
| Tipo de montaje | Montaje sobre carril DIN |
| Tipo de embalaje | empaquetado en caja |
| Tipo del embalaje exterior | Cartón |
| Característica | Valor |
|---|---|
| Anchura (EF000008) | 45.2 mm |
| Altura (EF000040) | 99 mm |
| Profundidad (EF000049) | 113.65 mm |
| Material (EF002169) | Otros |
| Temperatura de operatividad (EF002393) | -40 °C |
| Con tecnología de conexión PCB integrada (EF003087) | No |
| Montaje en carril posible (EF003972) | Sí |
| Montaje en pared posible (EF003973) | No |
| Con aberturas de ventilación (EF007346) | Sí |
| Grado de protección (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
| PHOENIX CONTACT-2200071-ME MAX 45 LC 2-2 KMGY | 96 Kbytes |
|
