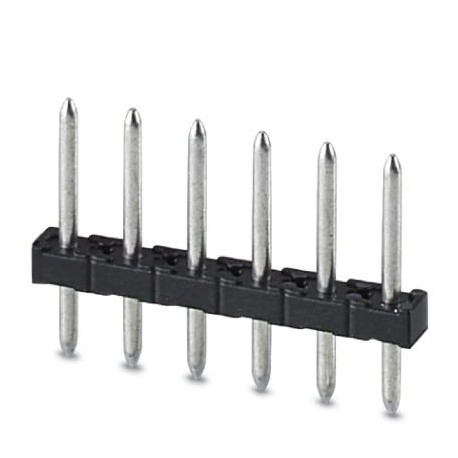

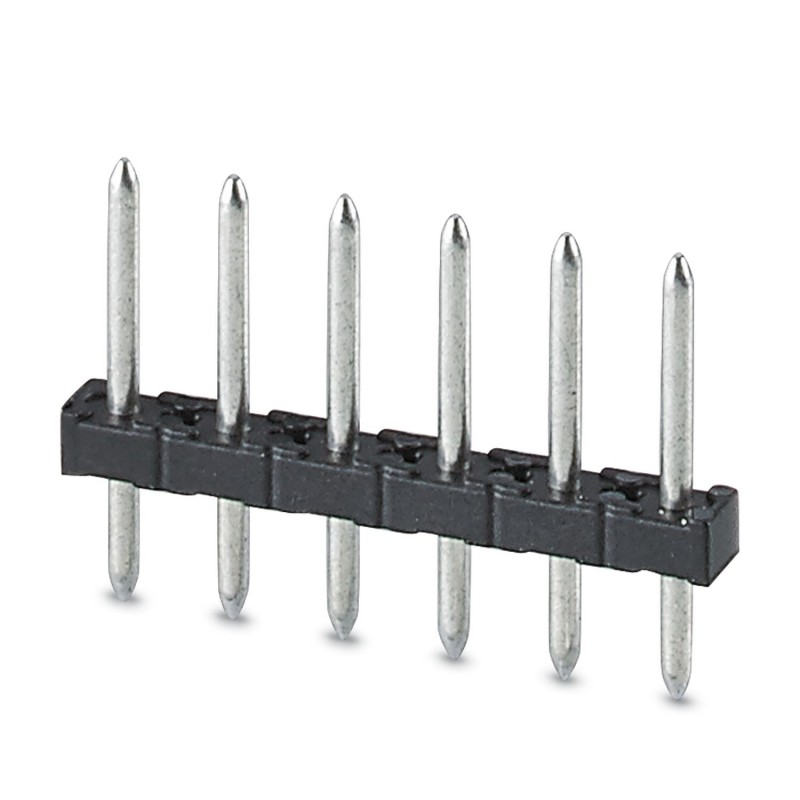

PST 1,0/ 8-3,5 1945151 PHOENIX CONTACT Espadín, sección nominal: 0,5 mm2, color: negro, corriente nominal: 8..
PST 1,0/ 8-3,5
1945151
PHOENIX_CONTACT
100
Espadín, sección nominal: 0,5 mm², color: negro, corriente nominal: 8 A (En función del conector utilizado), tensión nominal (III/2): 250 V, superficie de contacto: Sn, tipo de conexión del contacto: Macho, número de potenciales: 8, número de filas: 1, número de polos: 8, número de conexiones: 8, familia de artículos: PST 1,0/..-V, paso: 3,5 mm, montaje: Soldadura THR/soldadura por ola, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 3,8 mm, sistema enchufable: COMBICON PST 1,0, bloqueo: sin, tipo de sujeción: sin, tipo de embalaje: empaquetado en caja, La corriente máxima depende del conector empleado. De los dos valores de corriente, es determinante el valor más ba
Enchufe, sección transversal nominal: 0,5 mm2, color: negro, corriente nominal: 8 A (independientemente del conector utilizado), voltaje dimensional (III/2): 250 V, superficie de contacto: Sn, tipo de conexión de contacto: enchufe, número de potenciales: 8, número de filas: 1, número de polos: 8, número de conexiones: 8, serie de productos: PST 1.0/.. -V, paso: 3,5 mm, montaje: TTHR / soldadura por onda, disposición de pines: pinning lineal, longitud del pin [P]: 3,8 mm, sistema de enchufe: COMBICON PST 1.0, bloqueo: ninguno, tipo de fijación: ninguno, tipo de encapsulado: empaquetado en cartón, La corriente máxima depende del tipo de conector utilizado. El valor más bajo de los dos de corriente para conector y enchufe es decisivo.
Conectores > Conector de circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1945151 |
|---|---|
| Unidad de embalaje | 100 pcs |
| Clave de venta | AACLAA - |
| Cantidad de pedido mínima | 100 pcs |
| Página del catálogo | Página 432 (C_1_2013) |
| EAN | 4017918883324 |
| Peso por unidad (sin incluir el embalaje) | 0,866 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE (Alemania) |
Dimensiones
| Longitud [ l ] | 2,8 mm |
|---|---|
| Anchura | 27,6 mm |
| Paso | 3,5 mm |
| Media a | 24,5 mm |
| Anchura [ w ] | 27,6 mm |
| Altura [ h ] | 13 mm |
| Altura de construcción | 9,2 mm |
| Longitud de la patilla de soldar | 3,8 mm |
| Dimensiones de patilla | ø 1 mm |
| Longitud | 2,8 mm |
Generalidades
| Familia de artículos | PST 1,0/..-V |
|---|---|
| Grupo material aislante | IIIa |
| Tensión transitoria de dimensionamiento (III/3) | 2,5 kV |
| Tensión transitoria de dimensionamiento (III/2) | 2,5 kV |
| Tensión transitoria de dimensionamiento (II/2) | 2,5 kV |
| Tensión de dimensionamiento (III/3) | 160 V |
| Tensión de dimensionamiento (III/2) | 250 V |
| Tensión de dimensionamiento (II/2) | 250 V |
| Conexión según norma | EN-VDE |
| Corriente nominal IN | 8 A (En función del conector utilizado) |
| Corriente de carga máxima | 8 A (En función del conector utilizado) |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
| Color | negro |
| Número de polos | 8 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
| Característica | Valor |
|---|---|
| Modelo de conector (EF007495) | Conector fijado |
| Estilo de contacto (EF001587) | Pin |
| Número de polos (EF001391) | 8 |
| Número de filas de contactos de enchufe (EF006935) | 1 |
| Medida de la rejilla de los contactos (EF007326) | 3.5 mm |
| Dimensión modular de las conexiones (EF006827) | 3.5 mm |
| Corriente nominal In (EF008250) | 8 A |
| Tensión nominal (EF000228) | 250 V |
| Picos de tensión nominal (EF002993) | 2.5 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Material de recubrimiento del contacto (EF004020) | Estaño |
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Diámetro del pin de conexión (EF006823) | 1.2 mm |
| Longitud del pin (EF006825) | 3.8 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Color de la carcasa (EF000136) | Negro |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tipo de fijación (EF002442) | Otros |
| Tipo de bandas (EF007011) | Cartón (para SMD) |
