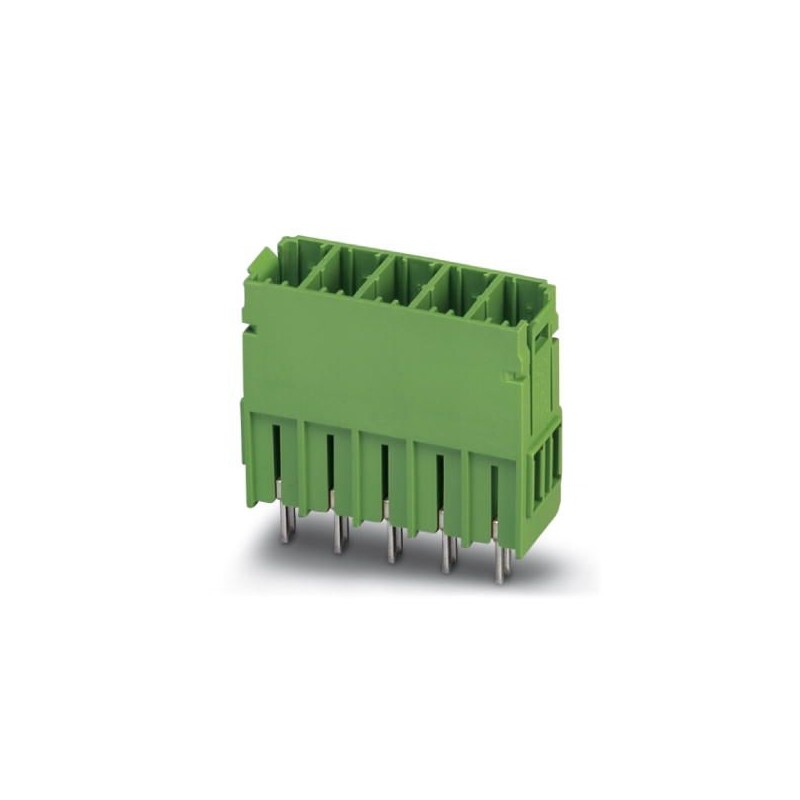

PCV 5/ 2-G-7,62 1720576 PHOENIX CONTACT Conector enchufable para placa de circ. impreso
PCV 5/ 2-G-7,62
1720576
PHOENIX_CONTACT
50
Carcasa de base, corriente nominal: 41 A, tensión de dimensionamiento (III/2): 630 V, número de polos: 2, paso: 7,62 mm, color: verde, superficie contactos: Estaño, montaje: Soldadura por ola

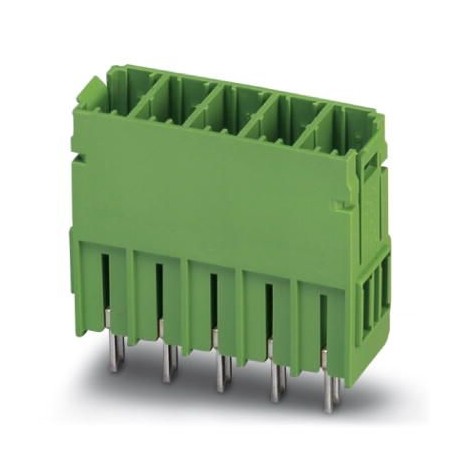

Carcasa base placa de circuito impreso, sección nominal: 6 mm², color: verde, corriente nominal: 41 A, tensión nominal (III/2): 630 V, superficie contactos: Estaño, tipo de contacto: Macho, número de potenciales: 2, número de filas: 1, número de polos: 2, número de conexiones: 2, familia de artículos: PCV 5/..-G, paso: 7,62 mm, montaje: Soldadura por ola, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 5 mm, número de pines de soldadura por potencial: 3, sistema enchufable: COMBICON PC 5, Orientación de la cara enchufable: Estándar, bloqueo: sin, tipo de fijación: sin, tipo de embalaje: empaquetado en caja
Conectores > Conector de circuito impreso
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1720576 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | AABCBA - |
| Cantidad de pedido mínima | 50 pcs |
| Página del catálogo | Página 538 (C_1_2013) |
| EAN | 4046356113908 |
| Peso por unidad (sin incluir el embalaje) | 4,200 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | PL (Polonia) |
Propiedades del artículo
| Abreviatura | Carcasa pasamuros |
|---|---|
| Sistema enchufable | POWER COMBICON 5 |
| Tipo de contacto | Macho |
| Familia de artículos | PCV 5/..-G |
| Paso | 7,62 mm |
| Número de polos | 2 |
| Tipo de montaje | Soldadura por ola |
| Diseño del pin | Disposición de pines lineal |
| Bloqueo | sin |
| Número de pisos | 1 |
| Número de conexiones | 2 |
| Número de potenciales | 2 |
Datos característicos eléctricos
| Corriente asignada | 41 A |
|---|---|
| Tensión de aislamiento de dimensionamiento (III/2) | 630 V |
| Tensión transitoria de dimensionamiento (III/2) | 6 kV |
Datos del material - contacto
| Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material contacto | Aleación de Cu |
| Características de la superficie | estañado de fundición maleable |
| Superficie de metal área de contacto (capa superior) | Estaño (4 - 8 µm Sn) |
| Superficie de metal área de soldadura (capa superior) | Estaño (4 - 8 µm Sn) |
Datos del material - carcasa
| Aislamiento | PA |
|---|---|
| Grupo material aislante | I |
| CTI según IEC 60112 | 600 |
| Clase de combustibilidad según UL 94 | V0 |
| Número de inflamabilidad de filamentos incandescentes GWFI según EN 60695-2-12 | 850 |
| Temperatura de inflamación de filamentos incandescentes GWIT según EN 60695-2-13 | 775 |
| Temperatura del ensayo de la dureza por bolas según EN 60695-10-2 | 125 °C |
Dimensiones del producto
| Esquema de dimensiones | |
|---|---|
| Longitud [ l ] | 11 mm |
| Anchura [ w ] | 18,04 mm |
| Altura [ h ] | 34,25 mm |
| Paso | 7,62 mm |
| Altura de construcción (altura sin espiga de soldadura) | 29,25 mm |
| Longitud del pin [P] | 5 mm |
| Separación entre vástagos | 7,62 mm |
| Dimensiones de patilla | 0,8 x 1 mm |
| Media a | 7,62 mm |
Dimensiones para el diseño de la placa de circuito impreso
| Diámetro orificio | 1,3 mm |
|---|---|
| Separación entre vástagos | 7,62 mm |
Indicaciones de embalaje
| Tipo de embalaje | empaquetado en caja |
|---|---|
| Unidad de embalaje | 50 |
| Denominación Unidades de embalaje | Unidades |
Condiciones ambientales
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Temperatura ambiente (servicio) | -40 °C (en función de la curva derating) |
Líneas de fuga y espacios de aire
| Grupo material aislante | I |
|---|---|
| Tensión de aislamiento de dimensionamiento (III/3) | 630 V |
| Tensión de aislamiento de dimensionamiento (III/2) | 630 V |
| Tensión de aislamiento de dimensionamiento (II/2) | 1000 V |
| Tensión transitoria de dimensionamiento (III/3) | 6 kV |
| Tensión transitoria de dimensionamiento (III/2) | 6 kV |
| Tensión transitoria de dimensionamiento (II/2) | 6 kV |
Ensayos mecánicos (A)
| Fuerza al enchufar por polo aprox. | 8 N |
|---|---|
| Fuerza al desenchufar por polo aprox. | 6,5 N |
| Requisito de imposibilidad de confusión al conectar >20 N | Prueba aprobada |
| Portacontactos utilizado exigencia >20 N | Prueba aprobada |
Comprobaciones de resistencia (B)
| Especificación del ensayo | IEC 60512-5:1992-08 |
|---|---|
| Resistencia de contacto R1 | 0,4 mΩ |
| Ciclos de enchufe | 50 |
| Resistencia de contacto R2 | 0,5 mΩ |
| Tensión de choque soportable a nivel del mar | 7,3 kV |
| Tensión alterna soportable | 3,31 kV |
| Resistencia de aislamiento Polos contiguos | >1012Ω |
Ensayos climático (D)
| Especificación del ensayo | DIN EN ISO 6988:1997-03 |
|---|---|
| Esfuerzo por frío | -40 °C/2 h |
| Esfuerzo térmico | 100 °C/168 h |
| Fatiga por corrosión | 0,2 dm3SO2en 300 dm3/40 °C/1 ciclo |
| Tensión de choque soportable a nivel del mar | 7,3 kV |
| Tensión alterna soportable | 3,31 kV |
Comprobaciones medioambientales y de resistencia (E)
| Especificación del ensayo | DIN EN 61984 (VDE 0627):2009-11 |
|---|---|
| Resultado Grado de protección Código IP | Protección frente al contacto de los dedos con dedos de prueba IP20 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
