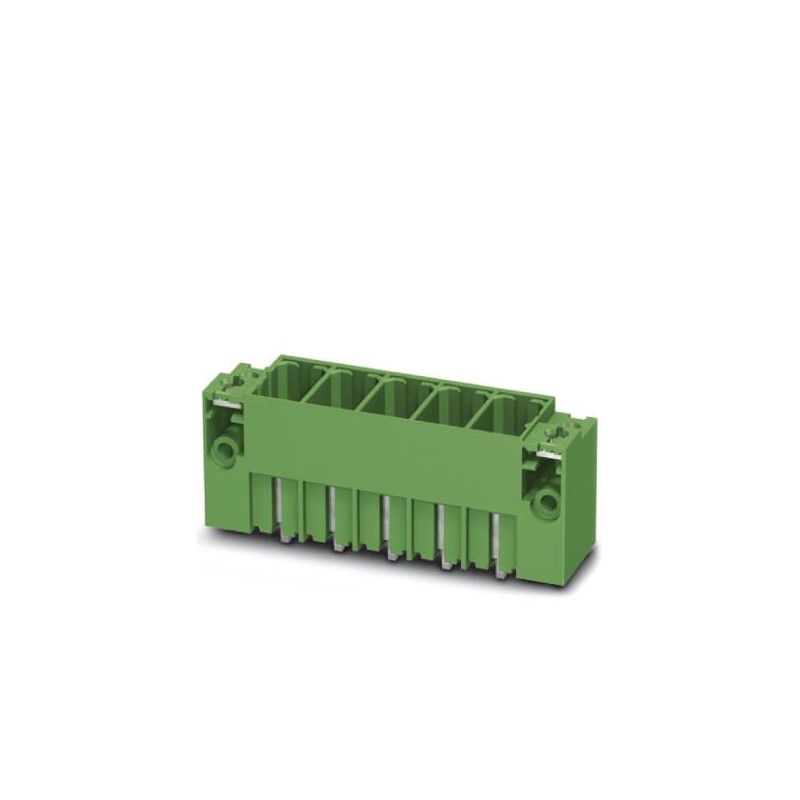

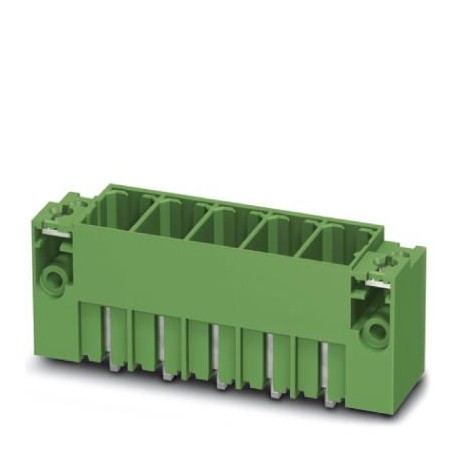

PCV 35 HC/ 2-GF-15,00 1762796 PHOENIX CONTACT Carcasa base placa de circuito impreso, sección nominal: 35 mm..
PCV 35 HC/ 2-GF-15,00
1762796
PHOENIX_CONTACT
25
Carcasa base placa de circuito impreso, sección nominal: 35 mm², color: verde, corriente nominal: 125 A, tensión nominal (III/2): 1000 V, superficie de contacto: Ag, tipo de conexión del contacto: Macho, número de potenciales: 2, número de filas: 1, número de polos: 2, número de conexiones: 2, familia de artículos: PCV 35 HC/..-GF, paso: 15 mm, montaje: Soldadura por ola, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 4,6 mm, número de pines de soldadura por potencial: 3, sistema enchufable: COMBICON PC 35, Orientación de la cara enchufable: Estándar, bloqueo: Bloqueo por tornillo, tipo de sujeción: Sujeción aérea (rosca), tipo de embalaje: empaquetado en caja
Conectores > Conector de circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1762796 |
|---|---|
| Unidad de embalaje | 25 pcs |
| Clave de venta | AABGBA - |
| Cantidad de pedido mínima | 25 pcs |
| Página del catálogo | Página 591 (C_1_2013) |
| EAN | 4046356444057 |
| Peso por unidad (sin incluir el embalaje) | 48,310 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | PL (Polonia) |
Propiedades del artículo
| Abreviatura | Carcasa pasamuros |
|---|---|
| Sistema enchufable | POWER COMBICON 35 |
| Tipo de contacto | Macho |
| Familia de artículos | PCV 35 HC/..-GF |
| Paso | 15 mm |
| Número de polos | 2 |
| Tipo de montaje | Soldadura por ola |
| Diseño del pin | Disposición de pines lineal |
| Bloqueo | Sujeción aérea (rosca) |
| Número de pisos | 1 |
| Número de conexiones | 2 |
| Número de potenciales | 2 |
Datos característicos eléctricos
| Corriente asignada | 125 A |
|---|---|
| Tensión de aislamiento de dimensionamiento (III/2) | 1000 V |
| Tensión transitoria de dimensionamiento (III/2) | 8 kV |
Datos del material - contacto
| Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material contacto | Aleación de Cu |
| Características de la superficie | plateado galvánicamente |
| Superficie de metal área de contacto (capa superior) | Plata (4 - 8 µm Ag) |
| Superficie de metal área de soldadura (capa superior) | Plata (Ag) |
Datos del material - carcasa
| Aislamiento | PBT |
|---|---|
| Grupo material aislante | IIIa |
| CTI según IEC 60112 | 225 |
| Clase de combustibilidad según UL 94 | V0 |
Dimensiones del producto
| Esquema de dimensiones | |
|---|---|
| Longitud [ l ] | 28,5 mm |
| Anchura [ w ] | 54,4 mm |
| Altura [ h ] | 42,6 mm |
| Paso | 15 mm |
| Altura de construcción (altura sin espiga de soldadura) | 38 mm |
| Longitud del pin [P] | 4,6 mm |
| Separación entre vástagos | 11,00 mm |
| Dimensiones de patilla | 2,4 x 2,5 mm |
| Media a | 15 mm |
Dimensiones para el diseño de la placa de circuito impreso
| Diámetro orificio | 3,6 mm |
|---|---|
| Separación entre vástagos | 11,00 mm |
Indicaciones de embalaje
| Tipo de embalaje | empaquetado en caja |
|---|---|
| Unidad de embalaje | 25 |
| Denominación Unidades de embalaje | Unidades |
Condiciones ambientales
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Temperatura ambiente (servicio) | -40 °C (en función de la curva derating) |
Líneas de fuga y espacios de aire
| Grupo material aislante | IIIa |
|---|---|
| Tensión de aislamiento de dimensionamiento (III/3) | 1000 V |
| Tensión de aislamiento de dimensionamiento (III/2) | 1000 V |
| Tensión de aislamiento de dimensionamiento (II/2) | 1000 V |
| Tensión transitoria de dimensionamiento (III/3) | 8 kV |
| Tensión transitoria de dimensionamiento (III/2) | 8 kV |
| Tensión transitoria de dimensionamiento (II/2) | 6 kV |
Ensayos mecánicos (A)
| Fuerza al enchufar por polo aprox. | 15 N |
|---|---|
| Fuerza al desenchufar por polo aprox. | 11 N |
| Requisito de imposibilidad de confusión al conectar >20 N | Prueba aprobada |
| Portacontactos utilizado exigencia >20 N | Prueba aprobada |
Comprobaciones de resistencia (B)
| Especificación del ensayo | IEC 60512-5:1992-08 |
|---|---|
| Resistencia de contacto R1 | 0,12 mΩ |
| Ciclos de enchufe | 50 |
| Resistencia de contacto R2 | 0,15 mΩ |
| Tensión de choque soportable a nivel del mar | 9,8 kV |
| Tensión alterna soportable | 4,26 kV |
| Resistencia de aislamiento Polos contiguos | 1012Ω |
Ensayos climático (D)
| Especificación del ensayo | DIN EN ISO 6988:1997-03 |
|---|---|
| Esfuerzo por frío | -40 °C/2 h |
| Esfuerzo térmico | 100 °C/168 h |
| Fatiga por corrosión | 0,2 dm3SO2en 300 dm3/40 °C/1 ciclo |
| Tensión de choque soportable a nivel del mar | 9,8 kV |
| Tensión alterna soportable | 4,26 kV |
Comprobaciones medioambientales y de resistencia (E)
| Especificación del ensayo | |
|---|---|
| Resultado Grado de protección Código IP | Protección frente al contacto de los dedos con dedos de prueba IP20 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
| Característica | Valor |
|---|---|
| Modelo de conector (EF007495) | Conector fijado |
| Estilo de contacto (EF001587) | Pin |
| Número de polos (EF001391) | 2 |
| Número de filas de contactos de enchufe (EF006935) | 1 |
| Medida de la rejilla de los contactos (EF007326) | 15 mm |
| Dimensión modular de las conexiones (EF006827) | 15 mm |
| Corriente nominal In (EF008250) | 125 A |
| Tensión nominal (EF000228) | 1000 V |
| Picos de tensión nominal (EF002993) | 8 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Material de recubrimiento del contacto (EF004020) | Plata |
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Diámetro del pin de conexión (EF006823) | 3.6 mm |
| Longitud del pin (EF006825) | 4.6 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Color de la carcasa (EF000136) | Verde |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tipo de fijación (EF002442) | Otros |
| Tipo de bandas (EF007011) | Cartón (para SMD) |
