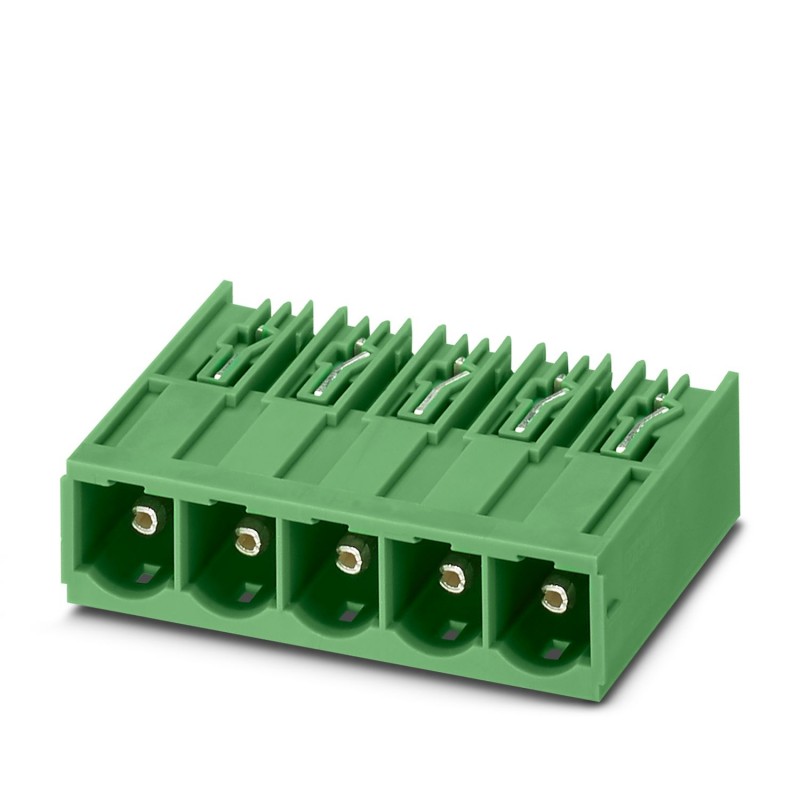

PC 6-16/ 9-G1-10,16 1996391 PHOENIX CONTACT Carcasa base placa de circuito impreso, sección nominal: 16 mm2,..
PC 6-16/ 9-G1-10,16
1996391
PHOENIX_CONTACT
50
Carcasa base placa de circuito impreso, sección nominal: 16 mm², color: verde, corriente nominal: 76 A (41 A en combinación con conector PC 6), tensión nominal (III/2): 1000 V, superficie de contacto: Ag, tipo de conexión del contacto: Macho, número de potenciales: 9, número de filas: 1, número de polos: 9, número de conexiones: 9, familia de artículos: PC 6-16/..-G1, paso: 10,16 mm, montaje: Soldadura por ola, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 4 mm, número de pines de soldadura por potencial: 3, sistema enchufable: COMBICON PC 16, Orientación de la cara enchufable: Estándar, bloqueo: sin, tipo de sujeción: sin, tipo de embalaje: empaquetado en caja
Colectores de PCB, sección transversal nominal: 16 mm2, color: verde, corriente nominal: 76 A (41 A en combinación con enchufe PC 6), voltaje nominal (III/2): 1000 V, superficie de contacto: Ag, tipo de conexión de contacto: Pin, número de potenciales: 9, número de filas: 1, número de posiciones: 9, número de conexiones: 9, gama de productos: PC 6-16/.. -G1, paso: 10,16 mm, montaje: Soldadura por onda, disposición de pines: Pineboarding lineal, pasador de soldadura [P]: 4 mm, número de pines de soldadura por potencial: 3, sistema de enchufe: COMBICON PC 16, Patrón de conector de pines: Estándar, bloqueo: sin, montaje: sin, tipo de embalaje: empaquetado en cartón
Conectores > Conector de circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1996391 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | AABEBA - |
| Cantidad de pedido mínima | 50 pcs |
| Página del catálogo | Página 566 (C_1_2013) |
| EAN | 4046356038133 |
| Peso por unidad (sin incluir el embalaje) | 36,780 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | PL (Polonia) |
Dimensiones
| Longitud [ l ] | 34 mm |
|---|---|
| Anchura | 94,48 mm |
| Paso | 10,16 mm |
| Media a | 81,28 mm |
| Anchura [ w ] | 94,48 mm |
| Altura [ h ] | 17,4 mm |
| Altura de construcción | 13,4 mm |
| Longitud de la patilla de soldar | 4 mm |
| Dimensiones de patilla | 1 x 1,2 mm |
| Separación entre vástagos | 10,16 mm |
| Longitud | 34 mm |
Generalidades
| Familia de artículos | PC 6-16/..-G1 |
|---|---|
| Grupo material aislante | I |
| Tensión transitoria de dimensionamiento (III/3) | 8 kV |
| Tensión transitoria de dimensionamiento (III/2) | 8 kV |
| Tensión transitoria de dimensionamiento (II/2) | 6 kV |
| Tensión de dimensionamiento (III/3) | 1000 V |
| Tensión de dimensionamiento (III/2) | 1000 V |
| Tensión de dimensionamiento (II/2) | 1000 V |
| Conexión según norma | EN-VDE |
| Corriente nominal IN | 76 A (41 A en combinación con conector PC 6) |
| Corriente de carga máxima | 76 A (41 A en combinación con conector PC 6) |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
| Color | verde |
| Número de polos | 9 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
| PHOENIX CONTACT-1996391-PC 6-16/ 9-G1-10,16 | 134 Kbytes |
|
