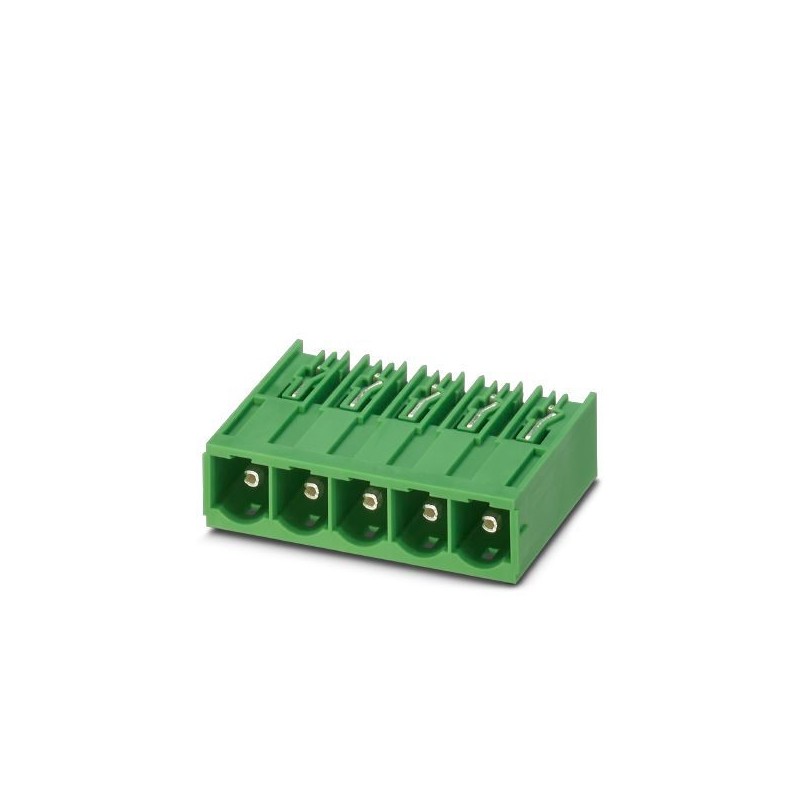

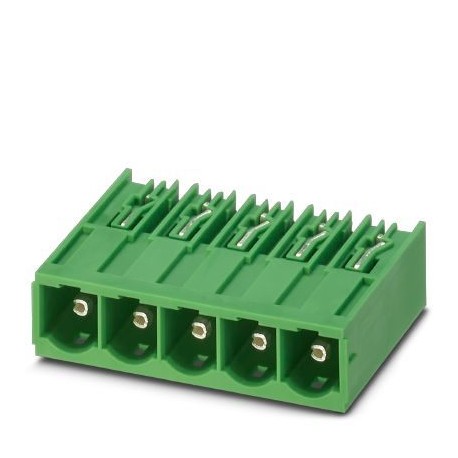

PC 6-16/ 5-G1-10,16 1998962 PHOENIX CONTACT Carcasa base placa de circuito impreso, sección nominal: 16 mm2,..
PC 6-16/ 5-G1-10,16
1998962
PHOENIX_CONTACT
50
Carcasa base placa de circuito impreso, sección nominal: 16 mm², color: verde, corriente nominal: 76 A (41 A en combinación con conector PC 6), tensión nominal (III/2): 1000 V, superficie de contacto: Ag, tipo de conexión del contacto: Macho, número de potenciales: 5, número de filas: 1, número de polos: 5, número de conexiones: 5, familia de artículos: PC 6-16/..-G1, paso: 10,16 mm, montaje: Soldadura por ola, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 4 mm, número de pines de soldadura por potencial: 3, sistema enchufable: COMBICON PC 16, Orientación de la cara enchufable: Estándar, bloqueo: sin, tipo de sujeción: sin, tipo de embalaje: empaquetado en caja
Conectores > Conector de circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1998962 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | AABEBA - |
| Cantidad de pedido mínima | 50 pcs |
| Página del catálogo | Página 566 (C_1_2013) |
| EAN | 4046356038461 |
| Peso por unidad (sin incluir el embalaje) | 19,464 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | PL (Polonia) |
Dimensiones
| Longitud [ l ] | 34 mm |
|---|---|
| Anchura | 53,84 mm |
| Paso | 10,16 mm |
| Media a | 40,64 mm |
| Anchura [ w ] | 53,84 mm |
| Altura [ h ] | 17,4 mm |
| Altura de construcción | 13,4 mm |
| Longitud de la patilla de soldar | 4 mm |
| Dimensiones de patilla | 1 x 1,2 mm |
| Separación entre vástagos | 10,16 mm |
| Longitud | 34 mm |
Generalidades
| Familia de artículos | PC 6-16/..-G1 |
|---|---|
| Grupo material aislante | I |
| Tensión transitoria de dimensionamiento (III/3) | 8 kV |
| Tensión transitoria de dimensionamiento (III/2) | 8 kV |
| Tensión transitoria de dimensionamiento (II/2) | 6 kV |
| Tensión de dimensionamiento (III/3) | 1000 V |
| Tensión de dimensionamiento (III/2) | 1000 V |
| Tensión de dimensionamiento (II/2) | 1000 V |
| Conexión según norma | EN-VDE |
| Corriente nominal IN | 76 A (41 A en combinación con conector PC 6) |
| Corriente de carga máxima | 76 A (41 A en combinación con conector PC 6) |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
| Color | verde |
| Número de polos | 5 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
| Característica | Valor |
|---|---|
| Modelo de conector (EF007495) | Conector fijado |
| Estilo de contacto (EF001587) | Pin |
| Número de polos (EF001391) | 5 |
| Número de filas de contactos de enchufe (EF006935) | 1 |
| Medida de la rejilla de los contactos (EF007326) | 10.16 mm |
| Dimensión modular de las conexiones (EF006827) | 10.16 mm |
| Corriente nominal In (EF008250) | 76 A |
| Tensión nominal (EF000228) | 1000 V |
| Picos de tensión nominal (EF002993) | 8 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Material de recubrimiento del contacto (EF004020) | Plata |
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Diámetro del pin de conexión (EF006823) | 1.7 mm |
| Longitud del pin (EF006825) | 4 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Color de la carcasa (EF000136) | Verde |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tipo de fijación (EF002442) | Otros |
| Tipo de bandas (EF007011) | Cartón (para SMD) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
| PHOENIX CONTACT-1998962-PC 6-16/ 5-G1-10,16 | 154 Kbytes |
|
