> >>PC 6-16/ 2-G1-10,16 1998933 PHOENIX CONTACT Carcasa pasamuros
Anterior producto Siguiente producto

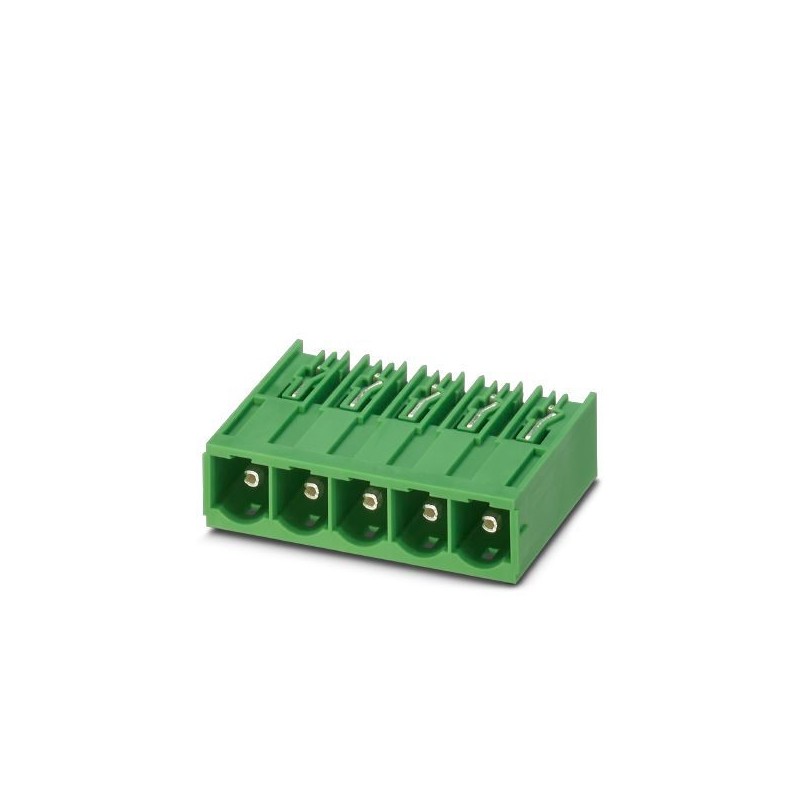

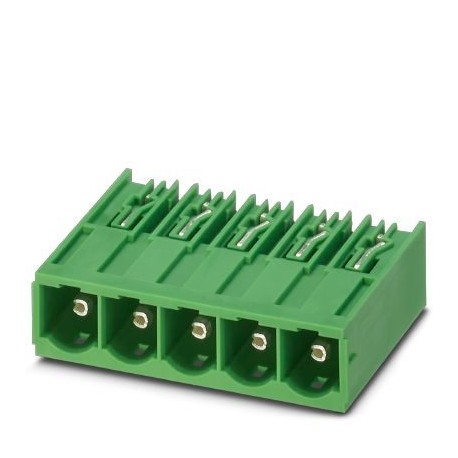

PC 6-16/ 2-G1-10,16 1998933 PHOENIX CONTACT Carcasa pasamuros Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

PC 6-16/ 2-G1-10,16 1998933 PHOENIX CONTACT Carcasa pasamuros

PC 6-16/ 2-G1-10,16

1998933

PHOENIX_CONTACT

50

Carcasa de base, corriente nominal: 76 A, tensión de dimensionamiento (III/2): 1000 V, número de polos: 2, paso: 10,16 mm, color: verde, superficie contactos: plata, montaje: Soldadura por ola

Carcasa base placa de circuito impreso, sección nominal: 16 mm², color: verde, corriente nominal: 76 A (41 A en combinación con conector PC 6), tensión nominal (III/2): 1000 V, superficie contactos: plata, tipo de contacto: Macho, número de potenciales: 2, número de filas: 1, número de polos: 2, número de conexiones: 2, familia de artículos: PC 6-16/..-G1, paso: 10,16 mm, montaje: Soldadura por ola, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 4 mm, número de pines de soldadura por potencial: 3, sistema enchufable: COMBICON PC 16, Orientación de la cara enchufable: Estándar, bloqueo: sin, tipo de fijación: sin, tipo de embalaje: empaquetado en caja

Más detalles


Conectores PCB

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

Precio total: $165.44
Precio unitario: $3.31

Cantidad Precio
50+$3.31
100+$2.85
150+$2.69
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Datos mercantiles

Clave de pedido1998933
Unidad de embalaje50 pcs
Clave de ventaAABEBA -
Cantidad de pedido mínima50 pcs
Página del catálogoPágina 566 (C_1_2013)
EAN4046356038430
Peso por unidad (sin incluir el embalaje)8,300 g
Número de tarifa arancelaria85366990
País de origenPL (Polonia)

Propiedades del artículo

AbreviaturaCarcasa pasamuros
Sistema enchufablePOWER COMBICON 16
Tipo de contactoMacho
Familia de artículosPC 6-16/..-G1
Paso10,16 mm
Número de polos2
Tipo de montajeSoldadura por ola
Diseño del pinDisposición de pines lineal
Bloqueosin
Número de pisos1
Número de conexiones2
Número de potenciales2

Datos característicos eléctricos

Corriente asignada76 A (41 A en combinación con conector PC 6)
Tensión de aislamiento de dimensionamiento (III/2)1000 V
Tensión transitoria de dimensionamiento (III/2)8 kV

Datos del material - contacto

ObservaciónConforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201
Material contactoAleación de Cu
Características de la superficieplateado galvánicamente
Superficie de metal área de contacto (capa superior)Plata (4 - 8 µm Ag)
Superficie de metal área de contacto (capa intermedia)Níquel (2 - 4 µm Ni),
Superficie de metal área de soldadura (capa superior)Plata (4 - 8 µm Ag)
Superficie de metal área de soldadura (capa intermedia)Níquel (2 - 4 µm Ni)

Datos del material - carcasa

AislamientoPA
Grupo material aislanteI
CTI según IEC 60112600
Clase de combustibilidad según UL 94V0
Número de inflamabilidad de filamentos incandescentes GWFI según EN 60695-2-12850
Temperatura de inflamación de filamentos incandescentes GWIT según EN 60695-2-13775
Temperatura del ensayo de la dureza por bolas según EN 60695-10-2125 °C

Dimensiones del producto

Esquema de dimensiones
Longitud [ l ]11 mm
Anchura [ w ]23,36 mm
Altura [ h ]17,4 mm
Paso10,16 mm
Altura de construcción (altura sin espiga de soldadura)13,4 mm
Longitud del pin [P]4 mm
Separación entre vástagos10,16 mm
Dimensiones de patilla1 x 1,2 mm
Media a10,16 mm

Dimensiones para el diseño de la placa de circuito impreso

Diámetro orificio1,7 mm
Separación entre vástagos10,16 mm

Indicaciones de embalaje

Tipo de embalajeempaquetado en caja
Unidad de embalaje50
Denominación Unidades de embalajeUnidades
Tipo del embalaje exteriorCartón

Indicaciones generales de producto

ObservaciónSegún la norma DIN EN 61984, los conectores COMBICON son conectores sin potencia de conmutación (COC). En caso de un uso conforme a lo prescrito, estos no deben enchufarse ni desenchufarse bajo tensión ni bajo carga.
Según la norma DIN EN 61984, los conectores COMBICON son conectores sin potencia de conmutación (COC). En caso de un uso conforme a lo prescrito, estos no deben enchufarse ni desenchufarse bajo tensión ni bajo carga.

Condiciones ambientales

Temperatura ambiente (almacenamiento / transporte)-40 °C ... 70 °C
Temperatura ambiente (montaje)-5 °C ... 100 °C
Temperatura ambiente (servicio)-40 °C (en función de la curva derating)

Líneas de fuga y espacios de aire

Especificación del ensayoDIN EN 60664-1 (VDE 0110-1):2008-01
Grupo material aislanteI
Tensión de aislamiento de dimensionamiento (III/3)1000 V
Tensión de aislamiento de dimensionamiento (III/2)1000 V
Tensión de aislamiento de dimensionamiento (II/2)1000 V
Tensión transitoria de dimensionamiento (III/3)8 kV
Tensión transitoria de dimensionamiento (III/2)8 kV
Tensión transitoria de dimensionamiento (II/2)6 kV

Normas y especificaciones

Conexión según normaEN-VDE
CUL
Clase de combustibilidad según UL 94V0

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto: ilimitado = EFUP-e
Sin sustancias peligrosas por encima de los umbrales

Clasificaciones

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO PHOENIX CONECTORES PARA EQUIPOS ES.pdf 14 Mbytes
PHOENIX CONTACT-1998933-PC 6-16/ 2-G1-10,16 154 Kbytes PHOENIX CONTACT-1998933-PC 6-16/ 2-G1-10,16
