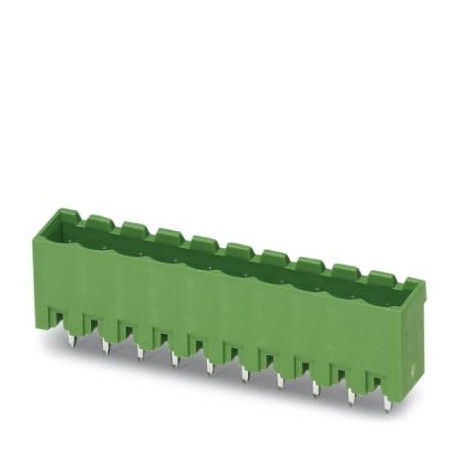

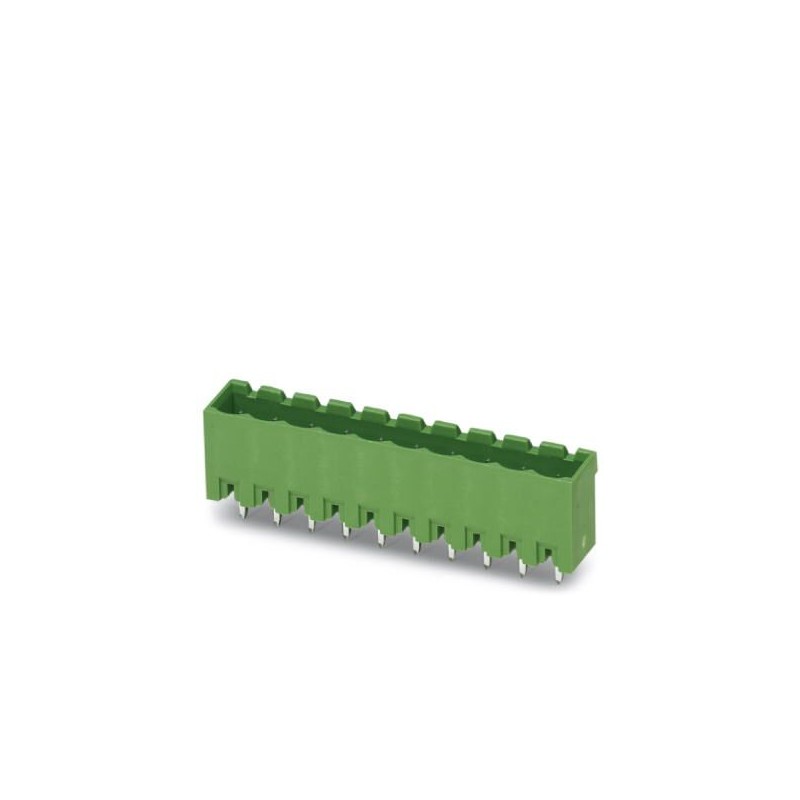

MSTBVA 2,5/ 8-G 1755574 PHOENIX CONTACT Carcasa de base, corriente nominal: 12 A, tensión de dimensionamient..
MSTBVA 2,5/ 8-G
1755574
PHOENIX_CONTACT
100
Carcasa de base, corriente nominal: 12 A, tensión de dimensionamiento (III/2): 320 V, número de polos: 8, paso: 5 mm, color: verde, superficie contactos: Estaño, montaje: Soldadura por ola
Carcasa base placa de circuito impreso, sección nominal: 2,5 mm², color: verde, corriente nominal: 12 A, tensión nominal (III/2): 320 V, superficie contactos: Estaño, tipo de contacto: Macho, número de potenciales: 8, número de filas: 1, número de polos: 8, número de conexiones: 8, familia de artículos: MSTBVA 2,5/..-G, paso: 5 mm, montaje: Soldadura por ola, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 3,9 mm, número de pines de soldadura por potencial: 1, sistema enchufable: COMBICON MSTB 2,5, Orientación de la cara enchufable: Estándar, bloqueo: sin, tipo de fijación: sin, tipo de embalaje: empaquetado en caja
Carcasa base placa de circuito impreso, corriente nominal: 12 A, tensión de dimensionamiento (III/2): 320 V, sección nominal: 2,5 mm², número de polos: 8, paso: 5 mm, color: verde, superficie contactos: Estaño, montaje: Soldadura por ola, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 3,9 mm
Conectores > Conector de circuito impreso
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1755574 |
|---|---|
| Unidad de embalaje | 100 pcs |
| Clave de venta | AAAFEA - |
| Cantidad de pedido mínima | 100 pcs |
| Página del catálogo | Página 315 (C_1_2013) |
| EAN | 4017918029159 |
| Peso por unidad (sin incluir el embalaje) | 3,036 g |
| Número de tarifa arancelaria | 85366930 |
| País de origen | DE (Alemania) |
Propiedades del artículo
| Abreviatura | Carcasa pasamuros |
|---|---|
| Sistema enchufable | CLASSIC COMBICON |
| Tipo de contacto | Macho |
| Familia de artículos | MSTBVA 2,5/..-G |
| Paso | 5 mm |
| Número de polos | 8 |
| Tipo de montaje | Soldadura por ola |
| Diseño del pin | Disposición de pines lineal |
| Bloqueo | sin |
| Número de pisos | 1 |
| Número de conexiones | 8 |
| Número de potenciales | 8 |
Datos característicos eléctricos
| Corriente nominal | 12 A |
|---|---|
| Tensión nominal | 320 V |
| Tensión de dimensionamiento | 320 V |
| Tensión de dimensionamiento (III/2) | 320 V |
| Tensión de dimensionamiento (II/2) | 630 V |
| Tensión transitoria de dimensionamiento (III/3) | 4 kV |
| Tensión transitoria de dimensionamiento (III/2) | 4 kV |
| Tensión transitoria de dimensionamiento (II/2) | 4 kV |
Datos del material - contacto
| Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material contacto | Aleación de Cu |
| Características de la superficie | estañado galvánicamente |
| Superficie de metal área de contacto (capa superior) | Estaño (3 - 5 µm Sn) |
| Superficie de metal área de contacto (capa intermedia) | Níquel (1,3 - 3 µm Ni), |
| Superficie de metal área de soldadura (capa superior) | Estaño (3 - 5 µm Sn) |
| Superficie de metal área de soldadura (capa intermedia) | Níquel (1,3 - 3 µm Ni) |
Datos del material - carcasa
| Color carcasa | verde (6021) |
|---|---|
| Aislamiento | PA |
| Grupo material aislante | I |
| CTI según IEC 60112 | 600 |
| Clase de combustibilidad según UL 94 | V0 |
| Número de inflamabilidad de filamentos incandescentes GWFI según EN 60695-2-12 | 850 |
| Temperatura de inflamación de filamentos incandescentes GWIT según EN 60695-2-13 | 775 |
| Temperatura del ensayo de la dureza por bolas según EN 60695-10-2 | 125 °C |
Dimensiones del producto
| Longitud [ l ] | 8,6 mm |
|---|---|
| Anchura [ w ] | 42 mm |
| Altura [ h ] | 15,9 mm |
| Paso | 5 mm |
| Altura de construcción (altura sin espiga de soldadura) | 12 mm |
| Longitud del pin [P] | 3,9 mm |
| Dimensiones de patilla | 1 x 1 mm |
| Media a | 35 mm |
Indicaciones de embalaje
| Tipo de embalaje | empaquetado en caja |
|---|---|
| Unidad de embalaje | 100 |
| Denominación Unidades de embalaje | Unidades |
Condiciones ambientales
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Temperatura ambiente (servicio) | -40 °C ... 100 °C (en función de la curva derating) |
Líneas de fuga y espacios de aire
| Espacios de aire y líneas de fuga | DIN EN 60664-1 (VDE 0110-1):2008-01 |
|---|---|
| Especificación del ensayo | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Valor mínimo del espacio de aire - campo inhomogéneo (III/3) | 3 mm |
| Valor mínimo del espacio de aire - campo inhomogéneo (III/2) | 3 mm |
| Valor mínimo del espacio de aire - campo inhomogéneo (II/2) | 3 mm |
| Valor mínimo de la línea de fuga (III/3) | 4 mm |
| Valor mínimo de la línea de fuga (III/2) | 3 mm |
| Valor mínimo de la línea de fuga (II/2) | 3,2 mm |
Ensayos mecánicos (A)
| Fuerza al enchufar por polo aprox. | 8 N |
|---|---|
| Fuerza al desenchufar por polo aprox. | 6 N |
| Requisito de imposibilidad de confusión al conectar >20 N | Prueba aprobada |
| Portacontactos utilizado exigencia >20 N | Prueba aprobada |
Comprobaciones de resistencia (B)
| Especificación del ensayo | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
|---|---|
| Resistencia de contacto R1 | 2,5 mΩ |
| Ciclos de enchufe | 25 |
| Resistencia de contacto R2 | 2,5 mΩ |
| Tensión de choque soportable a nivel del mar | 4,8 kV |
| Tensión alterna soportable | 2,21 kV |
| Resistencia de aislamiento Polos contiguos | > 0,4 TΩ |
Ensayos climático (D)
| Especificación del ensayo | DIN EN ISO 6988:1997-03 |
|---|---|
| Esfuerzo por frío | -40 °C/2 h |
| Esfuerzo térmico | 100 °C/168 h |
| Fatiga por corrosión | 0,2 dm3SO2en 300 dm3/40 °C/1 ciclo |
| Tensión de choque soportable a nivel del mar | 4,8 kV |
| Tensión alterna soportable | 2,21 kV |
Comprobaciones medioambientales y de resistencia (E)
| Especificación del ensayo | DIN EN 61984 (VDE 0627):2009-11 |
|---|---|
| Resultado Grado de protección Código IP | Protección frente al contacto de los dedos con dedos de prueba IP20 |
Normas y especificaciones
| Conexión según norma | EN-VDE |
|---|---|
| CSA | |
| Clase de combustibilidad según UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss
| eCl@ss 4.0 | 27260700 |
|---|---|
| eCl@ss 4.1 | 27260700 |
| eCl@ss 5.0 | 27260700 |
| eCl@ss 5.1 | 27260700 |
| eCl@ss 6.0 | 27260700 |
| eCl@ss 7.0 | 27440402 |
| eCl@ss 8.0 | 27440402 |
| eCl@ss 9.0 | 27440402 |
UNSPSC
| UNSPSC 6.01 | 30211810 |
|---|---|
| UNSPSC 7.0901 | 39121409 |
| UNSPSC 11 | 39121409 |
| UNSPSC 12.01 | 39121409 |
| UNSPSC 13.2 | 39121409 |
| UNSPSC 18.0 | 39121409 |
| UNSPSC 19.0 | 39121409 |
| UNSPSC 20.0 | 39121409 |
| UNSPSC 21.0 | 39121409 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CONECTORES PARA EQUIPOS ES.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1755574-MSTBVA 2,5/ 8-G | 145 Kbytes |
|
