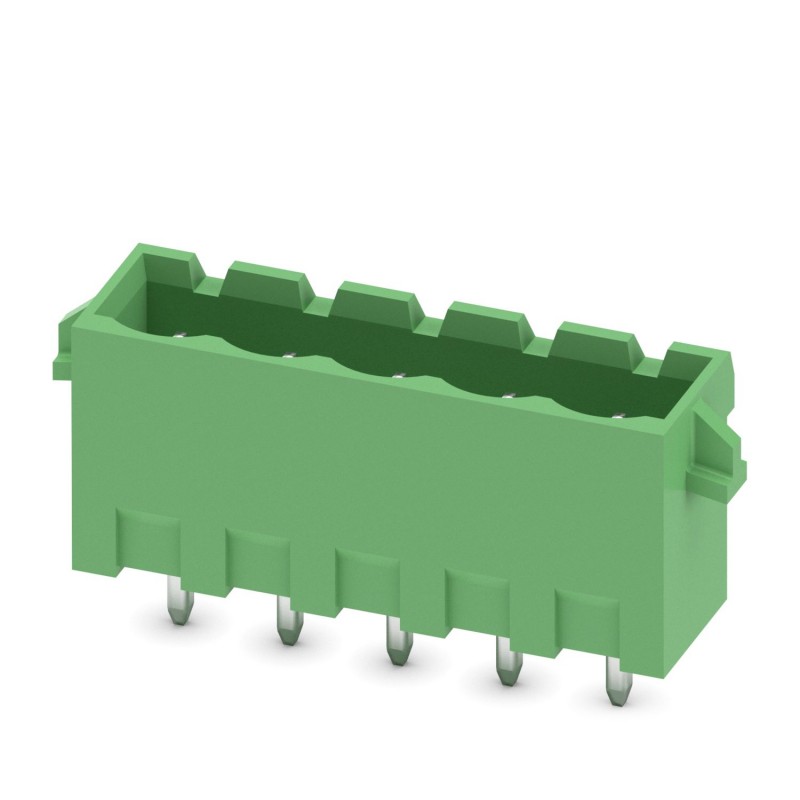

MSTBVA 2,5/ 5-G-5,08-RN 1936047 PHOENIX CONTACT Carcasa base placa de circuito impreso, sección nominal: 2,5..
MSTBVA 2,5/ 5-G-5,08-RN
1936047
PHOENIX_CONTACT
50
Carcasa base placa de circuito impreso, sección nominal: 2,5 mm², color: verde, corriente nominal: 12 A, tensión nominal (III/2): 320 V, superficie de contacto: Sn, tipo de conexión del contacto: Macho, número de potenciales: 5, número de filas: 1, número de polos: 5, número de conexiones: 5, familia de artículos: MSTBVA 2,5/..-G-RN, paso: 5,08 mm, montaje: Soldadura por ola, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 3,9 mm, número de pines de soldadura por potencial: 1, sistema enchufable: COMBICON MSTB 2,5, Orientación de la cara enchufable: Estándar, bloqueo: Bloqueo por encaje, tipo de sujeción: Saliente de encaje, tipo de embalaje: empaquetado en caja, Art
Colectores de PCB, sección transversal nominal: 2,5 mm2, color: verde, corriente nominal: 12 A, tensión nominal (III/2): 320 V, superficie de contacto: Sn, tipo de conexión de contacto: Pin, número de potenciales: 5, número de filas: 1, número de posiciones: 5, número de conexiones: 5, rango de productos: MSTBVA 2,5/.. -G-RN, paso: 5,08 mm, montaje: Soldadura por onda, disposición de pines: Clavija lineal, pasador de soldadura [P]: 3,9 mm, número de pines de soldadura por potencial: 1, sistema de enchufe: COMBICON MSTB 2,5, Alineación del patrón de conector de pasadores: Estándar, bloqueo: Bloqueo de pinza, montaje: morro de acoplamiento, tipo de embalaje: empaquetado en cartón, artículo con morro de acoplamiento
Conectores > Conector de circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1936047 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | AAAFEA - |
| Cantidad de pedido mínima | 50 pcs |
| Página del catálogo | Página 316 (C_1_2013) |
| EAN | 4017918822033 |
| Peso por unidad (sin incluir el embalaje) | 2,143 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE (Alemania) |
Dimensiones
| Longitud [ l ] | 8,6 mm |
|---|---|
| Anchura | 31,22 mm |
| Paso | 5,08 mm |
| Media a | 20,32 mm |
| Anchura [ w ] | 31,22 mm |
| Altura [ h ] | 15,9 mm |
| Altura de construcción | 12 mm |
| Longitud de la patilla de soldar | 3,9 mm |
| Dimensiones de patilla | 1 x 1 mm |
| Longitud | 8,6 mm |
Generalidades
| Familia de artículos | MSTBVA 2,5/..-G-RN |
|---|---|
| Grupo material aislante | IIIa |
| Tensión transitoria de dimensionamiento (III/3) | 4 kV |
| Tensión transitoria de dimensionamiento (III/2) | 4 kV |
| Tensión transitoria de dimensionamiento (II/2) | 4 kV |
| Tensión de dimensionamiento (III/3) | 250 V |
| Tensión de dimensionamiento (III/2) | 320 V |
| Tensión de dimensionamiento (II/2) | 400 V |
| Conexión según norma | EN-VDE |
| Corriente nominal IN | 12 A |
| Corriente de carga máxima | 12 A |
| Aislamiento | PBT |
| Clase de combustibilidad según UL 94 | V0 |
| Color | verde |
| Número de polos | 5 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
| Característica | Valor |
|---|---|
| Modelo de conector (EF007495) | Conector fijado |
| Estilo de contacto (EF001587) | Pin |
| Número de polos (EF001391) | 5 |
| Número de filas de contactos de enchufe (EF006935) | 1 |
| Medida de la rejilla de los contactos (EF007326) | 5.08 mm |
| Dimensión modular de las conexiones (EF006827) | 5.08 mm |
| Corriente nominal In (EF008250) | 12 A |
| Tensión nominal (EF000228) | 320 V |
| Picos de tensión nominal (EF002993) | 4 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Material de recubrimiento del contacto (EF004020) | Estaño |
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Diámetro del pin de conexión (EF006823) | 1.4 mm |
| Longitud del pin (EF006825) | 3.9 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Color de la carcasa (EF000136) | Verde |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tipo de fijación (EF002442) | Otros |
| Tipo de bandas (EF007011) | Cartón (para SMD) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
| PHOENIX CONTACT-1936047-MSTBVA 2,5/ 5-G-5,08-RN | 136 Kbytes |
|
