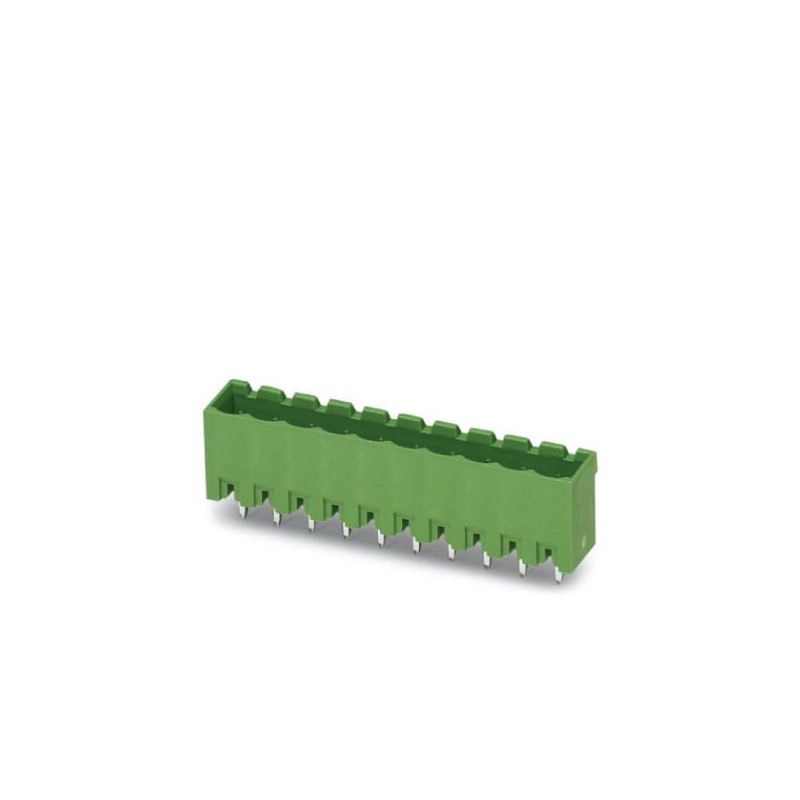

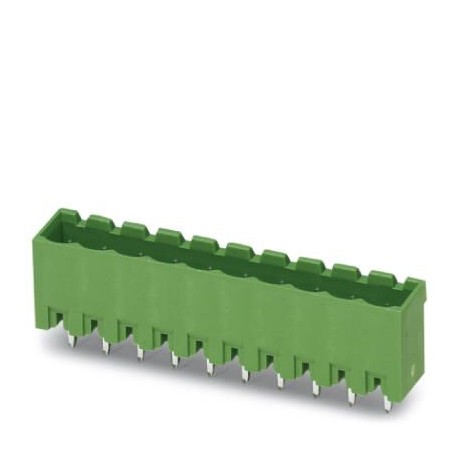

MSTBVA 2,5/13-G 1755613 PHOENIX CONTACT Carcasa de base, corriente nominal: 12 A, tensión de dimensionamient.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

MSTBVA 2,5/13-G 1755613 PHOENIX CONTACT Carcasa de base, corriente nominal: 12 A, tensión de dimensionamient..

MSTBVA 2,5/13-G

1755613

PHOENIX_CONTACT

50

Carcasa de base, corriente nominal: 12 A, tensión de dimensionamiento (III/2): 320 V, número de polos: 13, paso: 5 mm, color: verde, superficie contactos: Estaño, montaje: Soldadura por ola

Carcasa base placa de circuito impreso, sección nominal: 2,5 mm², color: verde, corriente nominal: 12 A, tensión nominal (III/2): 320 V, superficie contactos: Estaño, tipo de contacto: Macho, número de potenciales: 13, número de filas: 1, número de polos: 13, número de conexiones: 13, familia de artículos: MSTBVA 2,5/..-G, paso: 5 mm, montaje: Soldadura por ola, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 3,9 mm, número de pines de soldadura por potencial: 1, sistema enchufable: COMBICON MSTB 2,5, Orientación de la cara enchufable: Estándar, bloqueo: sin, tipo de fijación: sin, tipo de embalaje: empaquetado en caja

Carcasa base placa de circuito impreso, corriente nominal: 12 A, tensión de dimensionamiento (III/2): 320 V, sección nominal: 2,5 mm², número de polos: 13, paso: 5 mm, color: verde, superficie contactos: Estaño, montaje: Soldadura por ola, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 3,9 mm

Más detalles


Conectores > Conector de circuito impreso

Conectores PCB

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

Precio total: $171.03
Precio unitario: $3.42

Cantidad Precio
50+$3.42
100+$2.95
150+$2.81
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Datos mercantiles

Clave de pedido1755613
Unidad de embalaje50 pcs
Clave de ventaAAAFEA -
Cantidad de pedido mínima50 pcs
Página del catálogoPágina 315 (C_1_2013)
EAN4017918029197
Peso por unidad (sin incluir el embalaje)4,910 g
Número de tarifa arancelaria85366990
País de origenDE (Alemania)

Dibujos

Esquema de taladros

Esquema de taladros

Regresar arriba

Propiedades del artículo

AbreviaturaCarcasa pasamuros
Sistema enchufableCLASSIC COMBICON
Tipo de contactoMacho
Familia de artículosMSTBVA 2,5/..-G
Paso5 mm
Número de polos13
Tipo de montajeSoldadura por ola
Diseño del pinDisposición de pines lineal
Bloqueosin
Número de pisos1
Número de conexiones13
Número de potenciales13
Regresar arriba

Datos característicos eléctricos

Corriente nominal12 A
Tensión nominal320 V
Tensión de dimensionamiento250 V
Tensión de dimensionamiento (III/2)320 V
Tensión de dimensionamiento (II/2)400 V
Tensión transitoria de dimensionamiento (III/3)4 kV
Tensión transitoria de dimensionamiento (III/2)4 kV
Tensión transitoria de dimensionamiento (II/2)4 kV
Regresar arriba

Datos del material - contacto

ObservaciónConforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201
Material contactoAleación de Cu
Características de la superficieestañado galvánicamente
Superficie de metal área de contacto (capa superior)Estaño (3 - 5 µm Sn)
Superficie de metal área de contacto (capa intermedia)Níquel (1,3 - 3 µm Ni),
Superficie de metal área de soldadura (capa superior)Estaño (3 - 5 µm Sn)
Superficie de metal área de soldadura (capa intermedia)Níquel (1,3 - 3 µm Ni)
Regresar arriba

Datos del material - carcasa

Color carcasaverde (6021)
AislamientoPBT
Grupo material aislanteIIIa
CTI según IEC 60112225
Clase de combustibilidad según UL 94V0
Regresar arriba

Dimensiones del producto

Longitud [ l ]8,6 mm
Anchura [ w ]67 mm
Altura [ h ]15,9 mm
Paso5 mm
Altura de construcción (altura sin espiga de soldadura)12 mm
Longitud del pin [P]3,9 mm
Media a60 mm
Regresar arriba

Dimensiones para el diseño de la placa de circuito impreso

Diámetro orificio1,4 mm
Regresar arriba

Indicaciones de embalaje

Tipo de embalajeempaquetado en caja
Unidad de embalaje50
Denominación Unidades de embalajeUnidades
Regresar arriba

Condiciones ambientales

Temperatura ambiente (almacenamiento / transporte)-40 °C ... 70 °C
Temperatura ambiente (montaje)-5 °C ... 100 °C
Temperatura ambiente (servicio)-40 °C ... 100 °C (en función de la curva derating)
Regresar arriba

Líneas de fuga y espacios de aire

Espacios de aire y líneas de fugaDIN EN 60664-1 (VDE 0110-1):2008-01
Especificación del ensayoDIN EN 60664-1 (VDE 0110-1):2008-01
Valor mínimo del espacio de aire - campo inhomogéneo (III/3)3 mm
Valor mínimo del espacio de aire - campo inhomogéneo (III/2)3 mm
Valor mínimo del espacio de aire - campo inhomogéneo (II/2)3 mm
Valor mínimo de la línea de fuga (III/3)4 mm
Valor mínimo de la línea de fuga (III/2)3,2 mm
Valor mínimo de la línea de fuga (II/2)4 mm
Regresar arriba

Normas y especificaciones

Conexión según normaEN-VDE
CSA
Clase de combustibilidad según UL 94V0
Regresar arriba

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto: ilimitado = EFUP-e
Sin sustancias peligrosas por encima de los umbrales
Regresar arriba

Clasificaciones

eCl@ss

eCl@ss 4.027260700
eCl@ss 4.127260700
eCl@ss 5.027260700
eCl@ss 5.127260700
eCl@ss 6.027260700
eCl@ss 7.027440402
eCl@ss 8.027440402
eCl@ss 9.027440402
Regresar arriba

ETIM

ETIM 3.0EC001121
ETIM 4.0EC002637
ETIM 5.0EC002637
ETIM 6.0EC002637
ETIM 7.0EC002637
Regresar arriba

UNSPSC

UNSPSC 6.0130211810
UNSPSC 7.090139121409
UNSPSC 1139121409
UNSPSC 12.0139121409
UNSPSC 13.239121409
UNSPSC 18.039121409
UNSPSC 19.039121409
UNSPSC 20.039121409
UNSPSC 21.039121409
Regresar arriba

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO PHOENIX CONECTORES PARA EQUIPOS ES.pdf 14 Mbytes
PHOENIX CONTACT-1755613-MSTBVA 2,5/13-G 145 Kbytes PHOENIX CONTACT-1755613-MSTBVA 2,5/13-G
