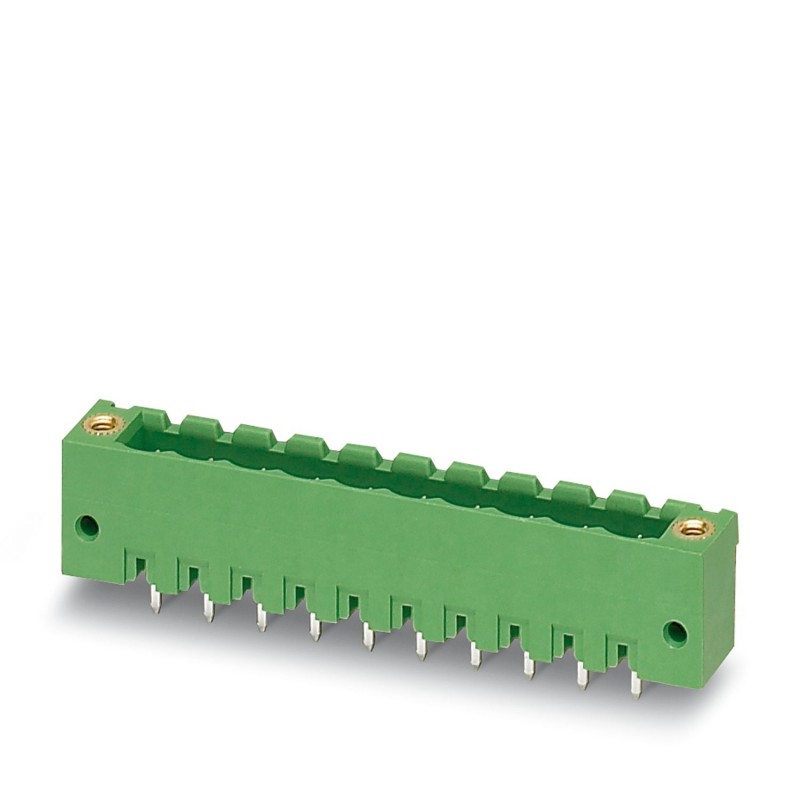

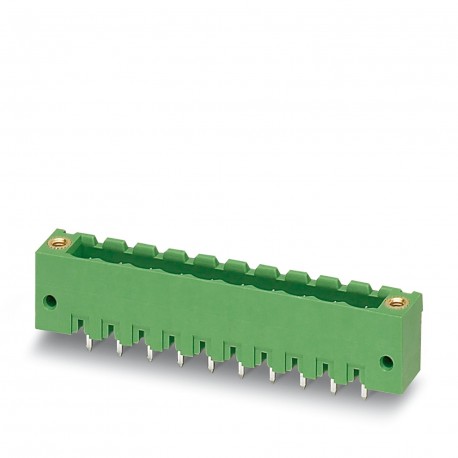

MSTBV 2,5/12-GF-5,08 EX 1796429 PHOENIX CONTACT Carcasa base placa de circuito impreso, sección nominal: 2,5..
MSTBV 2,5/12-GF-5,08 EX
1796429
PHOENIX_CONTACT
50
Producto bajo demanda, no admite devolución.
Carcasa base placa de circuito impreso, sección nominal: 2,5 mm², color: verde, corriente nominal: 12 A, superficie de contacto: Sn, tipo de conexión del contacto: Macho, número de filas: 1, número de polos: 12, familia de artículos: MSTBV 2,5/..-GF-EX, paso: 5,08 mm, montaje: Soldadura por ola, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 3,9 mm, número de pines de soldadura por potencial: 1, sistema enchufable: COMBICON MSTB 2,5 EX, Orientación de la cara enchufable: Estándar, bloqueo: Bloqueo por tornillo, tipo de sujeción: Sujeción aérea (rosca), tipo de embalaje: empaquetado en caja
Conectores > Conector de circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Tipo de producto | Carcasa base placa de circuito impreso |
| Familia de productos | MSTBV 2,5/..-GF-EX |
| Línea de productos | COMBICON Connectors M |
| Construcción | Estándar |
| Número de polos | 12 |
| Paso | 5,08 mm |
| Número de filas | 1 |
| Brida de sujeción | Sujeción aérea (rosca) |
| Diseño del pin | Disposición de pines lineal |
| Número de pines de soldadura por potencial | 1 |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 03 |
| Corriente nominal IN | 12 A |
| Tensión nominal UN | 176 V |
| Corriente de dimensionamiento / sección de conductor | 12 A/2,5 mm² |
| Homologación Ex | |
| Marcado | 0344 II 2GD / Ex eb IIC Gb |
| Certificado de examen de tipo CE | KEMA 10ATEX0196 U |
| Certificado IECEx | IECEx KEM 10.0093U |
| Tipo de montaje | Soldadura por ola |
| Diseño del pin | Disposición de pines lineal |
| Brida | |
| Par de apriete | 0,3 Nm |
| Fijación en la placa de circuito impreso | |
| Par de apriete | 0,3 Nm |
| Tornillo | Tornillo de chapa ISO 1481-ST 2,2x6,5 C o ISO 7049-ST 2,2x6,5 C |
| Datos del material - contacto | |
| Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
| Material contacto | Aleación de Cu |
| Características de la superficie | estañado galvánicamente |
| Superficie de metal área de contacto (capa superior) | Estaño (3 - 5 µm Sn) |
| Superficie de metal área de contacto (capa intermedia) | Níquel (1,3 - 3 µm Ni) |
| Superficie de metal área de soldadura (capa superior) | Estaño (3 - 5 µm Sn) |
| Superficie de metal área de soldadura (capa intermedia) | Níquel (1,3 - 3 µm Ni) |
| Datos del material - carcasa | |
| Color (Carcasa) | verde (6021) |
| Material aislante | PA |
| Grupo material aislante | I |
| CTI según IEC 60112 | 600 |
| Clase de inflamabilidad según UL 94 | V0 |
| Número de inflamabilidad de filamentos incandescentes GWFI según EN 60695-2-12 | 850 |
| Temperatura de inflamación de filamentos incandescentes GWIT según EN 60695-2-13 | 775 |
| Temperatura del ensayo de la dureza por bolas según EN 60695-10-2 | 125 °C |
| Observación referente al funcionamiento | Según la norma DIN EN 61984, los conectores COMBICON son conectores sin potencia de conmutación (COC). En caso de un uso conforme a lo prescrito, estos no deben enchufarse ni desenchufarse bajo tensión ni bajo carga. |
| Esquema de dimensiones |  |
| Paso | 5,08 mm |
| Anchura [w] | 71,12 mm |
| Altura [h] | 15,9 mm |
| Longitud [l] | 8,6 mm |
| Altura total | 12 mm |
| Longitud del pasador de soldadura [P] | 3,9 mm |
| Dimensiones de patilla | 1 x 1 mm |
| Diseño de las placas de circuito impreso | |
| Diámetro orificio | 1,4 mm |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -60 °C ... 110 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
| Humedad relativa del aire (almacenamiento / transporte) | 30 % ... 70 % |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Tipo de embalaje | empaquetado en caja |
| Característica | Valor |
|---|---|
| Modelo de conector (EF007495) | Conector fijado |
| Estilo de contacto (EF001587) | Pin |
| Número de filas de contactos de enchufe (EF006935) | 1 |
| Medida de la rejilla de los contactos (EF007326) | 5.08 mm |
| Dimensión modular de las conexiones (EF006827) | 5.08 mm |
| Corriente nominal In (EF008250) | 12 A |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Material de recubrimiento del contacto (EF004020) | Estaño |
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Diámetro del pin de conexión (EF006823) | 1.4 mm |
| Longitud del pin (EF006825) | 3.9 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Color de la carcasa (EF000136) | Verde |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -60 °C |
| Tipo de fijación (EF002442) | Otros |
| Tipo de bandas (EF007011) | Cartón (para SMD) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
| PHOENIX CONTACT-1796429-MSTBV 2,5/12-GF-5,08 EX | 133 Kbytes |
|
