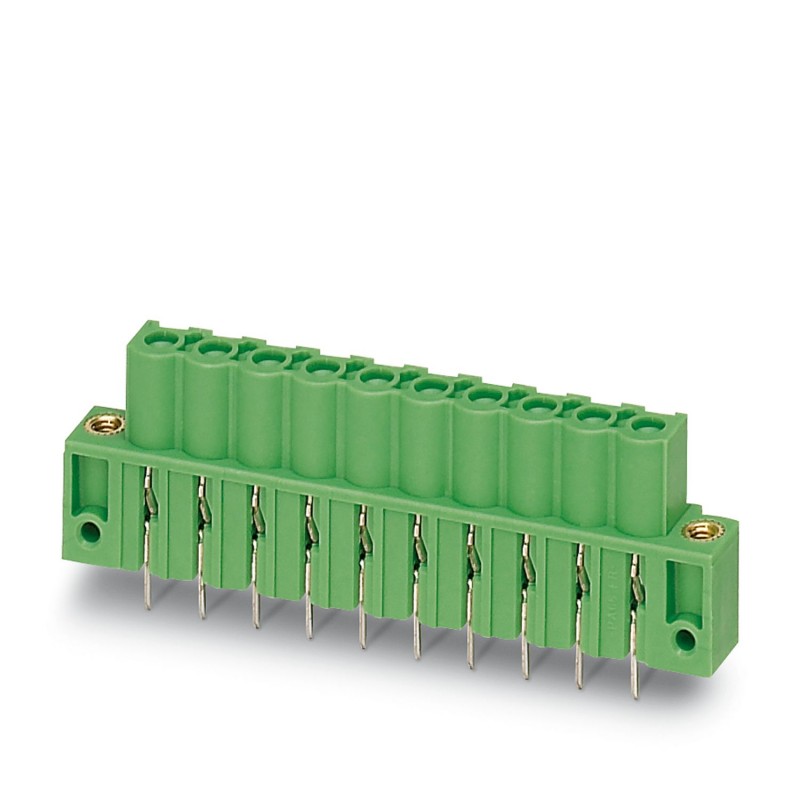

ICV 2,5/ 6-GF-5,08 EX 1810489 PHOENIX CONTACT Carcasa de base, corriente nominal: 12 A, tensión de dimension..
ICV 2,5/ 6-GF-5,08 EX
1810489
PHOENIX_CONTACT
50
Carcasa de base, corriente nominal: 12 A, tensión de dimensionamiento (III/2): 320 V, corriente nominal (Ex): 12 A, tensión nominal (Ex): 176 V, número de polos: 6, paso: 5,08 mm, color: verde, superficie contactos: Estaño, montaje: Soldadura por ola
Carcasa base placa de circuito impreso, sección nominal: 2,5 mm², color: verde, corriente nominal: 12 A, superficie contactos: Sn, tipo de conexión del contacto: Hembra, número de potenciales: 6, número de filas: 1, número de polos: 6, número de conexiones: 6, familia de artículos: ICV 2,5/..-GF-EX, paso: 5,08 mm, montaje: Soldadura por ola, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 3,6 mm, número de pines de soldadura por potencial: 2, sistema enchufable: COMBICON MSTB 2,5 EX, Orientación de la cara enchufable: Estándar, bloqueo: Bloqueo por tornillo, tipo de fijación: Sujeción aérea (rosca), tipo de embalaje: empaquetado en caja
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Tipo de producto | Carcasa base placa de circuito impreso |
| Familia de productos | ICV 2,5/..-GF-EX |
| Línea de productos | COMBICON Connectors M |
| Construcción | Invertido |
| Número de polos | 6 |
| Paso | 5,08 mm |
| Número de conexiones | 6 |
| Número de filas | 1 |
| Número de potenciales | 6 |
| Brida de sujeción | Sujeción aérea (rosca) |
| Diseño del pin | Disposición de pines lineal |
| Número de pines de soldadura por potencial | 2 |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 04 |
| Corriente nominal IN | 12 A |
| Tensión nominal UN | 176 V |
| Corriente de dimensionamiento / sección de conductor | 12 A/2,5 mm² |
| Homologación Ex | |
| Marcado | 0344 II 2GD / Ex eb IIC Gb |
| Certificado de examen de tipo CE | KEMA 10ATEX0196 U |
| Certificado IECEx | IECEx KEM 10.0093U |
| Tipo de montaje | Soldadura por ola |
| Diseño del pin | Disposición de pines lineal |
| Brida | |
| Par de apriete | 0,3 Nm |
| Fijación en la placa de circuito impreso | |
| Par de apriete | 0,3 Nm |
| Tornillo | Tornillo de chapa ISO 1481-ST 2,2x6,5 C o ISO 7049-ST 2,2x6,5 C |
| Datos del material - contacto | |
| Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
| Material contacto | Aleación de Cu |
| Características de la superficie | estañado de fundición maleable |
| Superficie de metal área de contacto (capa superior) | Estaño (4 - 8 µm Sn) |
| Superficie de metal área de soldadura (capa superior) | Estaño (4 - 8 µm Sn) |
| Datos del material - carcasa | |
| Color (Carcasa) | verde (6021) |
| Material aislante | PA |
| Grupo material aislante | I |
| CTI según IEC 60112 | 600 |
| Clase de inflamabilidad según UL 94 | V0 |
| Número de inflamabilidad de filamentos incandescentes GWFI según EN 60695-2-12 | 850 |
| Temperatura de inflamación de filamentos incandescentes GWIT según EN 60695-2-13 | 775 |
| Temperatura del ensayo de la dureza por bolas según EN 60695-10-2 | 125 °C |
| Observación referente al funcionamiento | Según la norma DIN EN 61984, los conectores COMBICON son conectores sin potencia de conmutación (COC). En caso de un uso conforme a lo prescrito, estos no deben enchufarse ni desenchufarse bajo tensión ni bajo carga. |
| Esquema de dimensiones |  |
| Paso | 5,08 mm |
| Anchura [w] | 40,6 mm |
| Altura [h] | 22,6 mm |
| Longitud [l] | 10,2 mm |
| Altura total | 19 mm |
| Longitud del pasador de soldadura [P] | 3,6 mm |
| Dimensiones de patilla | 0,47 x 1,15 mm |
| Diseño de las placas de circuito impreso | |
| Separación entre vástagos | 5,08 mm |
| Diámetro orificio | 1,4 mm |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -60 °C ... 110 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
| Humedad relativa del aire (almacenamiento / transporte) | 30 % ... 70 % |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Tipo de embalaje | empaquetado en caja |
