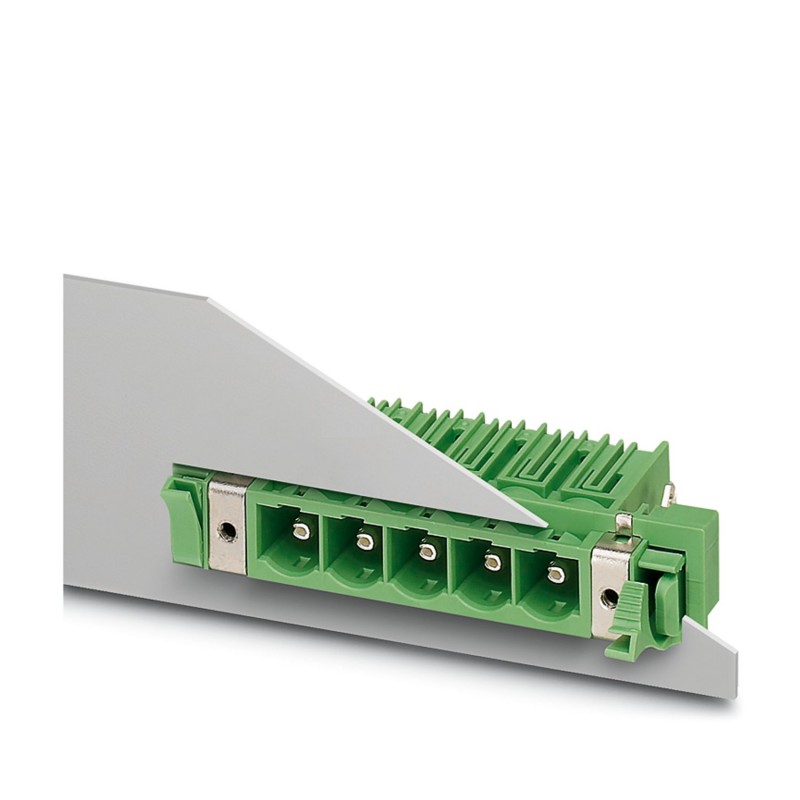

DFK-PC 6-16/ 9-GF-SH-10,16 1702002 PHOENIX CONTACT Carcasa pasamuros, sección nominal: 16 mm2, color: verde,.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

DFK-PC 6-16/ 9-GF-SH-10,16 1702002 PHOENIX CONTACT Carcasa pasamuros, sección nominal: 16 mm2, color: verde,..

DFK-PC 6-16/ 9-GF-SH-10,16

1702002

PHOENIX_CONTACT

10

Carcasa pasamuros, sección nominal: 16 mm2, color: verde, corriente nominal: 76 A, tensión nominal (III/2): 1000 V, superficie de contacto: Ag, tipo de conexión del contacto: Macho, número de potenciales: 9, número de filas: 1, número de polos: 9, número de conexiones: 9, familia de artículos: DFK-PC 6-16/..-GF-SH, paso: 10,16 mm, montaje: Soldadura por ola, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 4,1 mm, número de pines de soldadura por potencial: 3, sistema enchufable: COMBICON PC 16, Propiedades eléctricas: apantallado, Orientación de la cara enchufable: Estándar, bloqueo: Bloqueo por tornillo, tipo de sujeción: Sujeción aérea (rosca), tipo de embalaje: em

Más detalles


Conectores > Conector de circuito impreso

Conectores PCB

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

Más Información



Datos técnicos

Propiedades del artículo
Tipo de productoCarcasa pasamuros
Familia de productosDFK-PC 6-16/..-GF-SH
Línea de productosCOMBICON Connectors XL
ConstrucciónCarcasa de base de paso al exterior
Número de polos9
Paso10,16 mm
Número de conexiones9
Número de filas1
Número de potenciales9
Brida de sujeciónSujeción aérea (rosca)
Diseño del pinDisposición de pines lineal
Número de pines de soldadura por potencial3
Propiedad eléctricaapantallado
Estado de mantenimiento de datos
Revisión de artículo03

Propiedades eléctricas
Corriente nominal IN76 A
Tensión nominal UN1000 V
Tensión de dimensionamiento (III/3)1000 V
Tensión transitoria de dimensionamiento (III/3)8 kV
Tensión de dimensionamiento (III/2)1000 V
Tensión transitoria de dimensionamiento (III/2)8 kV
Tensión nominal (II/2)1000 V
Tensión transitoria de dimensionamiento (II/2)6 kV
Propiedad eléctricaapantallado

Montaje
Tipo de montajeSoldadura por ola
Diseño del pinDisposición de pines lineal

Datos del material
Datos del material - contacto
ObservaciónConforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201
Material contactoAleación de Cu
Características de la superficieRevestimiento selectivo
Superficie de metal área de contacto (capa superior)Plata (4 - 8 µm Ag)
Superficie de metal área de contacto (capa intermedia)Níquel (2 - 4 µm Ni)
Superficie de metal área de soldadura (capa superior)Plata (4 - 8 µm Ag)
Superficie de metal área de soldadura (capa intermedia)Níquel (2 - 4 µm Ni)
Datos del material - carcasa
Color (Carcasa)verde (6021)
Material aislantePA
Grupo material aislanteI
CTI según IEC 60112600
Clase de inflamabilidad según UL 94V0
Número de inflamabilidad de filamentos incandescentes GWFI según EN 60695-2-12850
Temperatura de inflamación de filamentos incandescentes GWIT según EN 60695-2-13775
Temperatura del ensayo de la dureza por bolas según EN 60695-10-2125 °C

Notas
Observación referente al funcionamientoSegún la norma DIN EN 61984, los conectores COMBICON son conectores sin potencia de conmutación (COC). En caso de un uso conforme a lo prescrito, estos no deben enchufarse ni desenchufarse bajo tensión ni bajo carga.

Dimensiones
Esquema de dimensioneszzyynvpzer.jpg
Paso10,16 mm
Anchura [w]126,8 mm
Altura [h]20,3 mm
Longitud [l]34 mm
Altura total19 mm
Longitud del pasador de soldadura [P]4,1 mm
Dimensiones de patilla1 x 1,2 mm
Diseño de las placas de circuito impreso
Separación entre vástagos10,16 mm
Diámetro orificio1,7 mm

Ensayos eléctricos
Líneas de fuga y distancias de aislamiento de aire
Especificación del ensayoDIN EN 60664-1 (VDE 0110-1):2008-01
Grupo material aislanteI
Resistencia a las corrientes de fuga (DIN EN 60112 (VDE 0303-11))CTI 600
Tensión de aislamiento de dimensionamiento (III/3)1000 V
Tensión transitoria nominal (III/3)8 kV
valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/3)8 mm
valor mínimo de línea de fuga (III/3)12,5 mm
Tensión de aislamiento de dimensionamiento (III/2)1000 V
Tensión transitoria nominal (III/2)8 kV
valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/2)8 mm
valor mínimo de línea de fuga (III/2)8 mm
Tensión de aislamiento de dimensionamiento (II/2)1000 V
Tensión transitoria nominal (II/2)6 kV
valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (II/2)5,5 mm
valor mínimo de línea de fuga (II/2)5,5 mm

Condiciones medioambientales y de vida útil
Condiciones ambientales
Temperatura ambiente (servicio)-40 °C ... 100 °C (en función de la curva derating)
Temperatura ambiente (almacenamiento / transporte)-40 °C ... 70 °C
Humedad relativa del aire (almacenamiento / transporte)30 % ... 70 %
Temperatura ambiente (montaje)-5 °C ... 100 °C

Información sobre el embalaje
Tipo de embalajeempaquetado en caja

Información sobre el embalaje
Tipo de embalajeempaquetado en caja

Datasheet - PDF
