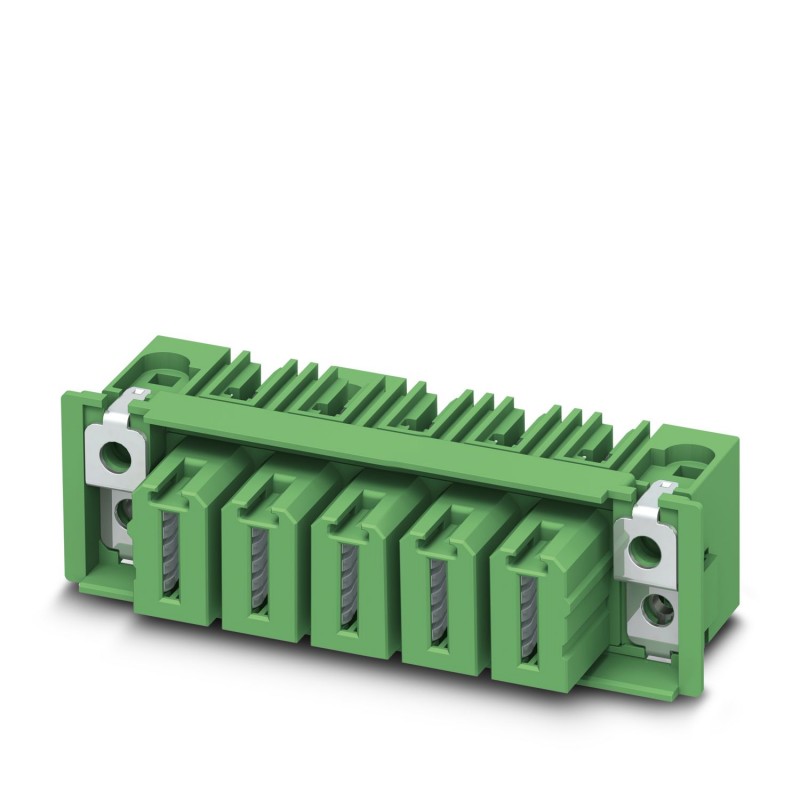

DFK-IPC 35 HC/ 6-GF-15,00 1785003 PHOENIX CONTACT Carcasa pasamuros, sección nominal: 35 mm2, color: verde, ..
DFK-IPC 35 HC/ 6-GF-15,00
1785003
PHOENIX_CONTACT
10
Carcasa pasamuros, sección nominal: 35 mm², color: verde, corriente nominal: 125 A, tensión nominal (III/2): 1000 V, superficie de contacto: Ag, tipo de conexión del contacto: Hembra, número de potenciales: 6, número de filas: 1, número de polos: 6, número de conexiones: 6, familia de artículos: DFK-IPC 35 HC/..-GF, paso: 15 mm, montaje: Soldadura por ola, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 4,6 mm, número de pines de soldadura por potencial: 3, sistema enchufable: COMBICON PC 35, Orientación de la cara enchufable: Estándar, bloqueo: Bloqueo por tornillo, tipo de sujeción: Sujeción aérea (rosca), tipo de embalaje: empaquetado en caja
Conectores > Conector de circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Tipo de producto | Carcasa pasamuros |
| Familia de productos | DFK-IPC 35 HC/..-GF |
| Línea de productos | COMBICON Connectors XL |
| Construcción | Carcasa de base de paso al exterior |
| Número de polos | 6 |
| Paso | 15 mm |
| Número de conexiones | 6 |
| Número de filas | 1 |
| Número de potenciales | 6 |
| Brida de sujeción | Sujeción aérea (rosca) |
| Diseño del pin | Disposición de pines lineal |
| Número de pines de soldadura por potencial | 3 |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 01 |
| Corriente nominal IN | 125 A |
| Tensión nominal UN | 1000 V |
| Tensión de dimensionamiento (III/3) | 1000 V |
| Tensión transitoria de dimensionamiento (III/3) | 8 kV |
| Tensión de dimensionamiento (III/2) | 1000 V |
| Tensión transitoria de dimensionamiento (III/2) | 8 kV |
| Tensión nominal (II/2) | 1000 V |
| Tensión transitoria de dimensionamiento (II/2) | 6 kV |
| Tipo de montaje | Soldadura por ola |
| Diseño del pin | Disposición de pines lineal |
| Brida | |
| Par de apriete | 0,8 Nm |
| Fijación para pasamuros | |
| Par de apriete | 1 Nm |
| Tornillo | 1700368 DFK-PC 35 SS |
| Fijación en la placa de circuito impreso | |
| Par de apriete | 1 Nm |
| Tornillo | 1700368 DFK-PC 35 SS |
| Datos del material - contacto | |
| Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
| Material contacto | Aleación de Cu |
| Superficie de metal área de contacto (capa superior) | Plata (4 - 8 µm Ag) |
| Datos del material - carcasa | |
| Color (Carcasa) | verde (6021) |
| Material aislante | PBT |
| Grupo material aislante | IIIa |
| CTI según IEC 60112 | 225 |
| Clase de inflamabilidad según UL 94 | V0 |
| Observación referente al funcionamiento | Según la norma DIN EN 61984, los conectores COMBICON son conectores sin potencia de conmutación (COC). En caso de un uso conforme a lo prescrito, estos no deben enchufarse ni desenchufarse bajo tensión ni bajo carga. |
| Esquema de dimensiones |  |
| Paso | 15 mm |
| Anchura [w] | 122,4 mm |
| Altura [h] | 36,3 mm |
| Longitud [l] | 44,9 mm |
| Altura total | 31,7 mm |
| Longitud del pasador de soldadura [P] | 4,6 mm |
| Dimensiones de patilla | 2,5 x 2,5 mm |
| Diseño de las placas de circuito impreso | |
| Diámetro orificio | 3,6 mm |
| 5,4 mm | |
| Líneas de fuga y distancias de aislamiento de aire | |
| Especificación del ensayo | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Grupo material aislante | IIIa |
| Resistencia a las corrientes de fuga (DIN EN 60112 (VDE 0303-11)) | CTI 225 |
| Tensión de aislamiento de dimensionamiento (III/3) | 1000 V |
| Tensión transitoria nominal (III/3) | 8 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/3) | 8 mm |
| valor mínimo de línea de fuga (III/3) | 16 mm |
| Tensión de aislamiento de dimensionamiento (III/2) | 1000 V |
| Tensión transitoria nominal (III/2) | 8 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/2) | 8 mm |
| valor mínimo de línea de fuga (III/2) | 10 mm |
| Tensión de aislamiento de dimensionamiento (II/2) | 1000 V |
| Tensión transitoria nominal (II/2) | 6 kV |
| valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (II/2) | 5,5 mm |
| valor mínimo de línea de fuga (II/2) | 10 mm |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -40 °C ... 100 °C (en función de la curva derating) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
| Humedad relativa del aire (almacenamiento / transporte) | 30 % ... 70 % |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Tipo de embalaje | empaquetado en caja |
| Tipo de embalaje | empaquetado en caja |
| Característica | Valor |
|---|---|
| Modelo de conector (EF007495) | Conector fijado |
| Estilo de contacto (EF001587) | Bus |
| Número de polos (EF001391) | 6 |
| Número de filas de contactos de enchufe (EF006935) | 1 |
| Medida de la rejilla de los contactos (EF007326) | 15 mm |
| Dimensión modular de las conexiones (EF006827) | 15 mm |
| Corriente nominal In (EF008250) | 125 A |
| Tensión nominal (EF000228) | 1000 V |
| Picos de tensión nominal (EF002993) | 8 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Material de recubrimiento del contacto (EF004020) | Plata |
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Diámetro del pin de conexión (EF006823) | 3.6 mm |
| Longitud del pin (EF006825) | 4.6 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Color de la carcasa (EF000136) | Verde |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tipo de fijación (EF002442) | Otros |
| Tipo de bandas (EF007011) | Cartón (para SMD) |
