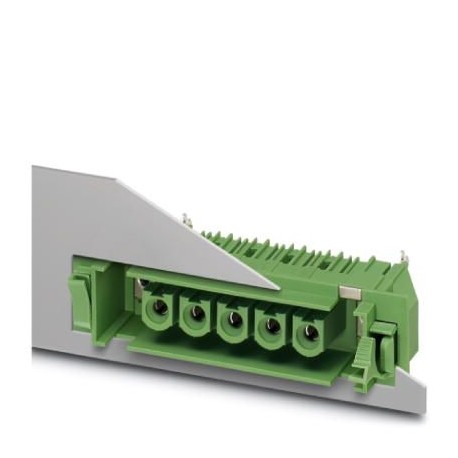

DFK-IPC 16/ 9-GF-SH-10,16 1703043 PHOENIX CONTACT Carcasa pasamuros
DFK-IPC 16/ 9-GF-SH-10,16
1703043
PHOENIX_CONTACT
10
Conector pasamuros, corriente nominal: 76 A, tensión de dimensionamiento (III/2): 1000 V, número de polos: 9, paso: 10,16 mm, color: verde, superficie contactos: plata, montaje: Soldadura por ola
Carcasa pasamuros, sección nominal: 16 mm², color: verde, corriente nominal: 76 A, tensión nominal (III/2): 1000 V, superficie contactos: plata, tipo de contacto: Hembra, número de potenciales: 9, número de filas: 1, número de polos: 9, número de conexiones: 9, familia de artículos: DFK-IPC 16/..-GF-SH, paso: 10,16 mm, montaje: Soldadura por ola, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 4,1 mm, número de pines de soldadura por potencial: 3, sistema enchufable: COMBICON PC 16, Orientación de la cara enchufable: Estándar, bloqueo: Bloqueo por tornillo, tipo de fijación: Sujeción aérea (rosca), tipo de embalaje: empaquetado en caja
Conectores > Conector de circuito impreso
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1703043 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | AABEDA - |
| Cantidad de pedido mínima | 10 pcs |
| Página del catálogo | Página 580 (C_1_2013) |
| EAN | 4046356031639 |
| Peso por unidad (sin incluir el embalaje) | 35,216 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | PL (Polonia) |
Dimensiones
| Longitud [ l ] | 34,55 mm |
|---|---|
| Anchura | 132,52 mm |
| Paso | 10,16 mm |
| Media a | 81,28 mm |
| Anchura [ w ] | 132,52 mm |
| Altura [ h ] | 22 mm |
| Altura de construcción | 19,9 mm |
| Longitud de la patilla de soldar | 4,1 mm |
| Dimensiones de patilla | 0,8 x 1,2 mm |
| Separación entre vástagos | 10,16 mm |
| Longitud | 34,55 mm |
Generalidades
| Familia de artículos | DFK-IPC 16/..-GF-SH |
|---|---|
| Grupo material aislante | I |
| Tensión transitoria de dimensionamiento (III/3) | 8 kV |
| Tensión transitoria de dimensionamiento (III/2) | 8 kV |
| Tensión transitoria de dimensionamiento (II/2) | 6 kV |
| Tensión de dimensionamiento (III/3) | 1000 V |
| Tensión de dimensionamiento (III/2) | 1000 V |
| Tensión de dimensionamiento (II/2) | 1000 V |
| Conexión según norma | EN-VDE |
| Corriente nominal IN | 76 A |
| Corriente de carga máxima | 76 A |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
| Color | verde |
| Número de polos | 9 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CONECTORES PARA EQUIPOS ES.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1703043-DFK-IPC 16/ 9-GF-SH-10,16 | 167 Kbytes |
|
