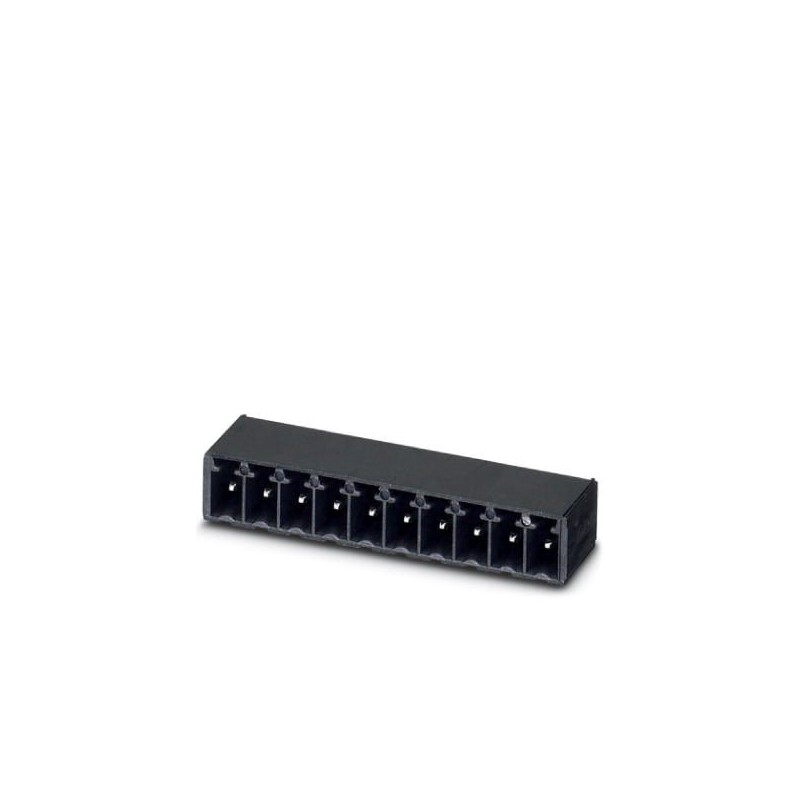

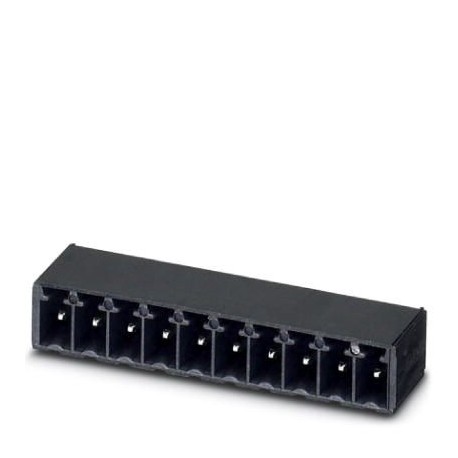

MC 1,5/ 3-G-3,81 P14 THRR32 1722105 PHOENIX CONTACT Carcasa base placa de circuito impreso, sección nominal:..
MC 1,5/ 3-G-3,81 P14 THRR32
1722105
PHOENIX_CONTACT
470
Carcasa base placa de circuito impreso, sección nominal: 1,5 mm2, color: negro, corriente nominal: 8 A, tensión nominal (III/2): 160 V, superficie de contacto: Sn, tipo de conexión del contacto: Macho, número de potenciales: 3, número de filas: 1, número de polos: 3, número de conexiones: 3, familia de artículos: MC 1,5/..-G-THR, paso: 3,81 mm, montaje: Soldadura THR/soldadura por ola, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 1,4 mm, número de pines de soldadura por potencial: 1, sistema enchufable: COMBICON MC 1,5, Orientación de la cara enchufable: Estándar, bloqueo: sin, tipo de sujeción: sin, tipo de embalaje: Correa de 32 mm de ancho
Conectores > Conector de circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1722105 |
|---|---|
| Unidad de embalaje | 470 pcs |
| Clave de venta | AAAECB - |
| Cantidad de pedido mínima | 470 pcs |
| Página del catálogo | Página 208 (C_1_2013) |
| EAN | 4046356117036 |
| Peso por unidad (sin incluir el embalaje) | 1,730 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE (Alemania) |
Propiedades del artículo
| Abreviatura | Carcasa pasamuros |
|---|---|
| Sistema enchufable | MINI COMBICON |
| Tipo de contacto | Macho |
| Familia de artículos | MC 1,5/..-G-THR |
| Paso | 3,81 mm |
| Número de polos | 3 |
| Tipo de montaje | Soldar THR |
| Diseño del pin | Disposición de pines lineal |
| Bloqueo | sin |
| Número de pisos | 1 |
| Número de conexiones | 3 |
| Número de potenciales | 3 |
Datos característicos eléctricos
| Corriente asignada | 8 A |
|---|---|
| Tensión de aislamiento de dimensionamiento (III/2) | 160 V |
| Tensión transitoria de dimensionamiento (III/2) | 2,5 kV |
Datos del material - contacto
| Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material contacto | Aleación de Cu |
| Características de la superficie | estañado galvánicamente |
| Superficie de metal área de contacto (capa superior) | Estaño (3 - 5 µm Sn) |
| Superficie de metal área de contacto (capa intermedia) | Níquel (1 - 3 µm Ni), |
| Superficie de metal área de soldadura (capa superior) | Estaño (3 - 5 µm Sn) |
| Superficie de metal área de soldadura (capa intermedia) | Níquel (1,3 - 3 µm Ni) |
Datos del material - carcasa
| Aislamiento | LCP |
|---|---|
| Grupo material aislante | IIIa |
| CTI según IEC 60112 | 175 |
| Clase de combustibilidad según UL 94 | V0 |
Dimensiones del producto
| Esquema de dimensiones | |
|---|---|
| Pie de figura | Figura esquemática: para más información vea el dibujo de la línea de productos en el Centro de descargas |
| Longitud [ l ] | 9,2 mm |
| Anchura [ w ] | 12,82 mm |
| Altura [ h ] | 8,3 mm |
| Paso | 3,81 mm |
| Altura de construcción (altura sin espiga de soldadura) | 6,9 mm |
| Longitud del pin [P] | 1,4 mm |
| Dimensiones de patilla | 0,8 x 0,8 mm |
| Media a | 7,62 mm |
Indicaciones de embalaje
| Esquema de dimensiones | |
|---|---|
| Tipo de embalaje | Correa de 32 mm de ancho |
| Unidad de embalaje | 470 |
| Denominación Unidades de embalaje | Unidades |
| Ancho de cinta [W] | 32 mm |
| Diámetro de la bobina [A] | 330 mm |
| Medidas exteriores de la bobina [W2] | 38,4 mm |
| Tipo del embalaje exterior | Bolsa transparente |
Indicaciones de procesamiento
| Proceso | Soldadura por reflujo/ola |
|---|---|
| Especificación del ensayo | conforme a IPC/JEDEC J-STD-020D.1:2008-03 |
| conforme a IEC 61760-1:2006-04 | |
| conforme a IEC 60068-2-58:2005-02 | |
| Moisture Sensitive Level | MSL 1 |
| Classification Temperature Tc | 260 °C |
| Ciclos soldad. por reflujo | 3 |
Condiciones ambientales
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Temperatura ambiente (servicio) | -40 °C (en función de la curva derating) |
Líneas de fuga y espacios de aire
| Grupo material aislante | IIIa |
|---|---|
| Tensión de aislamiento de dimensionamiento (III/3) | 160 V |
| Tensión de aislamiento de dimensionamiento (III/2) | 160 V |
| Tensión de aislamiento de dimensionamiento (II/2) | 250 V |
| Tensión transitoria de dimensionamiento (III/3) | 2,5 kV |
| Tensión transitoria de dimensionamiento (III/2) | 2,5 kV |
| Tensión transitoria de dimensionamiento (II/2) | 2,5 kV |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
| Característica | Valor |
|---|---|
| Modelo de conector (EF007495) | Conector fijado |
| Estilo de contacto (EF001587) | Pin |
| Número de polos (EF001391) | 3 |
| Número de filas de contactos de enchufe (EF006935) | 1 |
| Medida de la rejilla de los contactos (EF007326) | 3.81 mm |
| Dimensión modular de las conexiones (EF006827) | 3.81 mm |
| Corriente nominal In (EF008250) | 8 A |
| Tensión nominal (EF000228) | 160 V |
| Picos de tensión nominal (EF002993) | 2.5 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Material de recubrimiento del contacto (EF004020) | Estaño |
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Diámetro del pin de conexión (EF006823) | 1.4 mm |
| Longitud del pin (EF006825) | 1.4 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Color de la carcasa (EF000136) | Negro |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tipo de fijación (EF002442) | Otros |
| Tipo de bandas (EF007011) | Otros |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
| PHOENIX CONTACT-1722105-MC 1,5/ 3-G-3,81 P14 THRR32 | 147 Kbytes |
|
