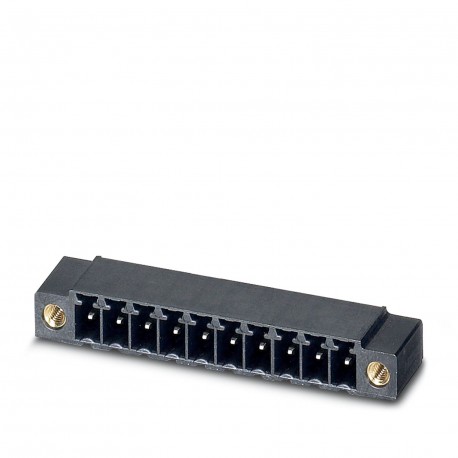

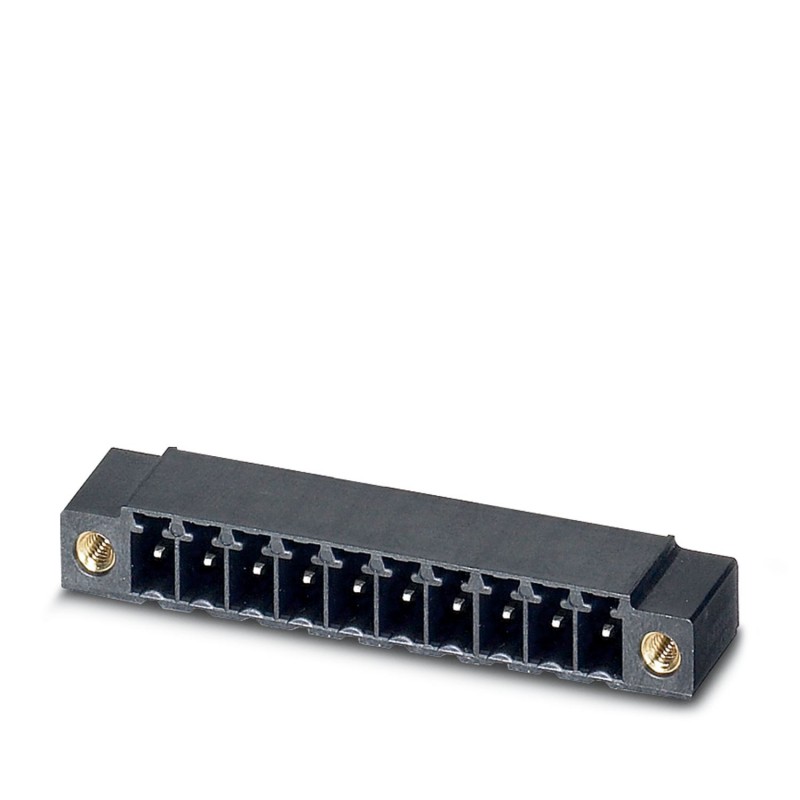

MC 1,5/10-GF-3,81 P14 THRR72 1782213 PHOENIX CONTACT Conector enchufable para placa de circ. impreso
MC 1,5/10-GF-3,81 P14 THRR72
1782213
PHOENIX_CONTACT
380
Conector enchufable para placa de circ. impreso
Carcasa base placa de circuito impreso, número de polos: 10, familia de artículos: MC 1,5/..-GF-THR, paso: 3,81 mm, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 1,4 mm, tipo de embalaje: Correa de 72 mm de ancho
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Tipo de producto | Carcasa base placa de circuito impreso |
| Familia de productos | MC 1,5/..-GF-THR |
| Construcción | Componente adecuado para Through Hole Reflow |
| Número de polos | 10 |
| Paso | 3,81 mm |
| Brida de sujeción | Sujeción aérea (rosca) |
| Diseño del pin | Disposición de pines lineal |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 01 |
| Tensión de dimensionamiento (II/2) | 250 V |
| Tensión de dimensionamiento (III/2) | 160 V |
| Tensión transitoria de dimensionamiento (II/2) | 2,5 kV |
| Tensión transitoria de dimensionamiento (III/2) | 2,5 kV |
| Tensión transitoria de dimensionamiento (III/3) | 2,5 kV |
| Tipo de montaje | Soldar THR |
| Diseño del pin | Disposición de pines lineal |
| Indicaciones de procesamiento | |
| Proceso | Soldadura por reflujo/ola |
| Moisture Sensitive Level | MSL 1 |
| Classification Temperature Tc | 260 °C |
| Ciclos soldad. por reflujo | 3 |
| Color | negro |
| Clase de inflamabilidad según UL 94 | V0 |
| Grupo material aislante | IIIa |
| Material aislante | LCP |
| Superficie contactos | Estaño Sn |
| Material superficie del contacto | Sn |
| Esquema de dimensiones |  |
| Anchura | 48,49 mm |
| Altura total | 6,9 mm |
| Altura | 8,3 mm |
| Longitud de la patilla de soldar | 1,4 mm |
| Longitud | 9,2 mm |
| Longitud de la patilla de soldar | 1,4 mm |
| Diámetro de taladro | 1,4 mm |
| Paso | 3,81 mm |
| Esquema de dimensiones |  |
| Tipo de embalaje | Correa de 72 mm de ancho |
| Ancho de cinta [W] | 72 mm |
| Medidas exteriores de la bobina [W2] | 78,4 mm |
| Diámetro de la bobina [A] | 330 mm |
| Tipo del embalaje exterior | Bolsa transparente |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
| PHOENIX CONTACT-1782213-MC 1,5/10-GF-3,81 P14 THRR72 | 157 Kbytes |
|
