PHOENIX_CONTACTConectores enchufables industrialesHC-COM- 8-EBUC 1408494 PHOENIX CONTACT Inserto de contactos, número de polos: 8+PE, tamaño: COM, contactos d..

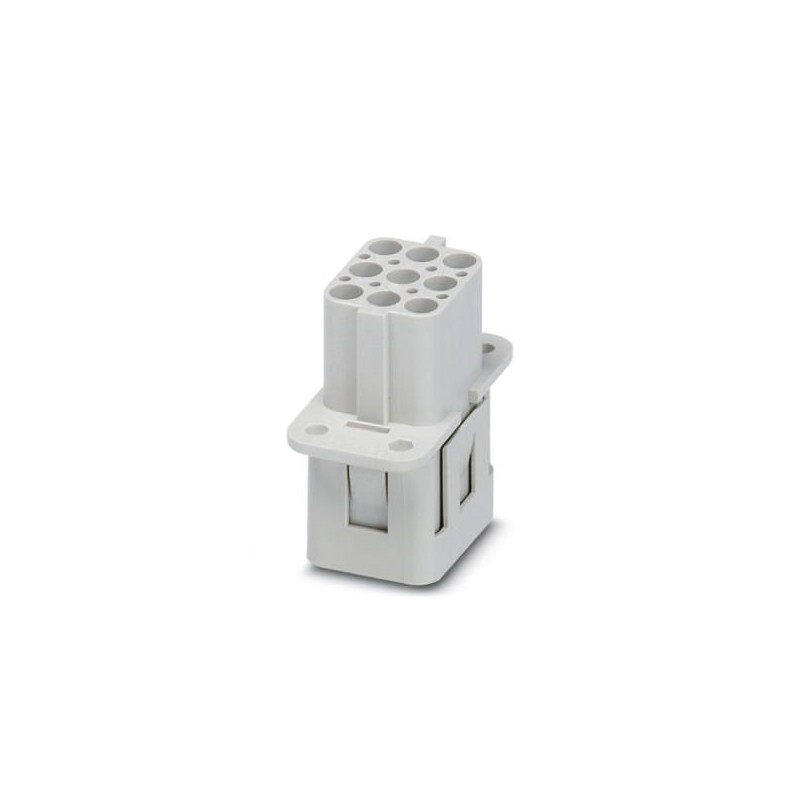

PHOENIX_CONTACT HC-COM-8-EBUC 1408494 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

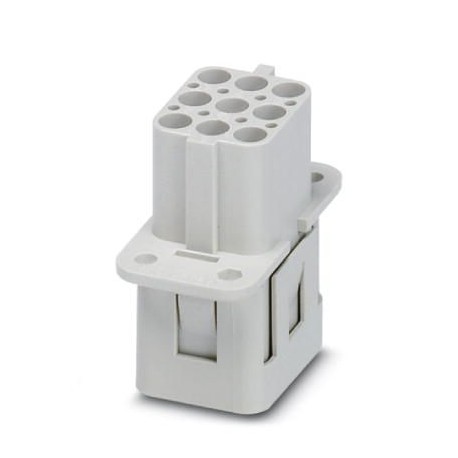

HC-COM- 8-EBUC 1408494 PHOENIX CONTACT Inserto de contactos, número de polos: 8+PE, tamaño: COM, contactos d..

Referencia: HC-COM-8-EBUC

Código: 1408494

Fabricante: PHOENIX_CONTACT

Descripción:

Inserto de contactos, número de polos: 8+PE, tamaño: COM, contactos de potencia: 8, contactos de mando: 0, número de conexiones por polo: 1, Hembra, Conexión crimpada, 500 V, 16 A, 0,5 mm2 ... 4 mm2, aplicación: Potencia, solo adecuados para carcasas de plástico

Categorías:

  • Conectores > Inserto de contacto para conectores rectangulares
  • PHOENIX_CONTACT > Conectores enchufables industriales

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa suministrable de características similares.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos mercantiles

Clave de pedido1408494
Unidad de embalaje2 pcs
Clave de ventaBF7ABH -
Cantidad de pedido mínima2 pcs
Página del catálogoPágina 649 (C_2_2017)
EAN4046356618205
Peso por unidad (sin incluir el embalaje)16,350 g
Número de tarifa arancelaria85366990
País de origenCN (China)

Generalidades

ObservaciónPara contactos engastados CK 2,5-ED...
Técnica de conexiónConexión engastada
Grado de polución3
Categoría de sobretensionesIII
N.º polos8+PE
Número de contactos de potencia8
Número de contactos de mando0
Ciclos de enchufe≥ 500
TamañoCOM
Numeración de contacto1 - 8
Sección de conexión0,5 mm² ... 4 mm²
Sección de conexión AWG20 ... 12
Longitud a desaislar del conductor individual7,5 mm
Indicaciones de montajeEl uso correcto prevé el montaje en una carcasa con el índice de protección IP54 o superior

Condiciones ambientales

Temperatura ambiente (servicio)-40 °C ... 100 °C (Incluido el calentamiento de los contactos)

Datos del material

Material contactoAleación de cobre
Material superficie del contactoAg (alternativamente Au)
Material soporte de contactosPC

Datos eléctricos

Tensión asignada Contactos de potencia500
Tensión de dimensionamiento (III/3)500 V
Tensión transitoria de dimensionamiento6 kV
Corriente asignada16 A

Normas y especificaciones

Conexión según normaCUL
Clase de combustibilidad según UL 94V0

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto: ilimitado = EFUP-e
Sin sustancias peligrosas por encima de los umbrales

Clasificaciones

ETIM for 1408494 Conectores (EC000438)

CaracterísticaNúmero de contactos de potencia (EF012216)
Valor8
CaracterísticaNúmero de contactos de control (EF012217)
Valor0
CaracterísticaInserto de contactos sin contactos (EF007324)
ValorSí
CaracterísticaEstilo de contacto (EF001587)
ValorBus
CaracterísticaNúmero de polos (EF001391)
Valor8
CaracterísticaDiámetro del contacto del enchufe (EF007320)
Valor2.5 mm
CaracterísticaMaterial del inserto del conector (EF007545)
ValorTermoplástico
CaracterísticaCorriente nominal In (EF008250)
Valor16 A
CaracterísticaTemperatura ambiente (EF002386)
Valor100 °C
CaracterísticaTemperatura de operatividad (EF002393)
Valor-40 °C
CaracterísticaTensión nominal (EF000228)
Valor500 V
CaracterísticaPicos de tensión nominal (EF002993)
Valor6 kV
CaracterísticaCategoría de sobretensión (EF006785)
ValorIII
CaracterísticaGrado de contaminación (EF006786)
Valor3
CaracterísticaEjecución de la conexión eléctrica (EF003961)
ValorConexión de engarce
CaracterísticaCon protección de cable (EF000550)
ValorNo
CaracterísticaSección de conductor conectable fino sin casquillo terminal de cable (EF007341)
Valor0.5 mm²
CaracterísticaSección de conductor conectable (EF007343)
Valor0.5 mm²
CaracterísticaMaterial de recubrimiento del contacto (EF004020)
ValorOtros
CaracterísticaMaterial del inserto de contacto (EF008521)
ValorTermoplástico
CaracterísticaMaterial del contacto (EF007544)
ValorOtras aleaciones de cobre
CaracterísticaClase de inflamabilidad de material aislante según UL94 (EF002521)
ValorV0
CaracterísticaCon conductor de protección (EF007468)
ValorSí
CaracterísticaNúmero mín. de ciclos de acoplamiento (EF012212)
Valor500
CaracterísticaAnchura (EF000008)
Valor22.4 mm
CaracterísticaAltura (EF000040)
Valor38.5 mm
CaracterísticaProfundidad (EF000049)
Valor41.6 mm
