Ver más grande

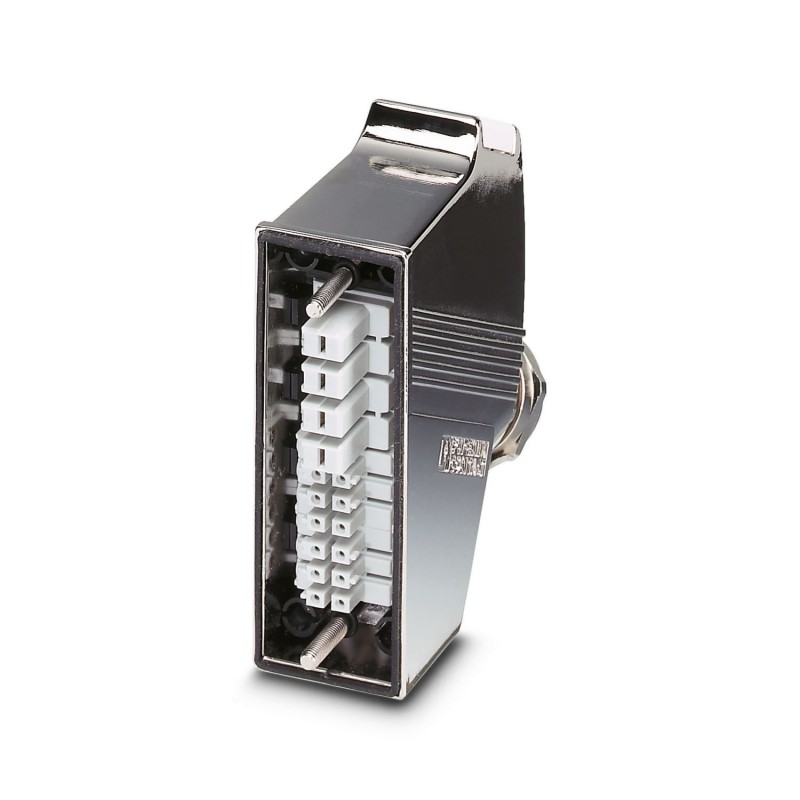

VC-EMV3-S2266 NZ 1885211 PHOENIX CONTACT Carcasa aérea, con recubrimiento CEM, métrica
VC-EMV3-S2266 NZ
1885211
PHOENIX_CONTACT
Carcasa aérea, con recubrimiento CEM, métrica
Carcasa aérea, construcción: VC3, material carcasa: PA, color: níquel
Carcasa aérea, diseño: VC3, material carcasa: PA, color: níquel
Conexión dispositivos de campo
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos técnicos
Notas
| Indicación de seguridad | |
| Indicaciones de seguridad | ADVERTENCIA: los conectores no se deben enchufar ni desenchufar bajo carga. La inobservancia y el empleo inadecuado pueden provocar daños materiales y lesiones personales. |
| • ADVERTENCIA: ponga en servicio solo productos en perfecto estado. Se debe comprobar periódicamente la presencia de daños en los productos. Retire inmediatamente los productos defectuosos. Sustituya los productos dañados. No es posible repararlos. | |
| • ADVERTENCIA: solo el personal cualificado especializado en electrotecnia puede instalar y utilizar el producto, siempre teniendo en cuenta las siguientes indicaciones de seguridad. El personal especializado debe estar familiarizado con los fundamentos de la electrotecnia. Debe ser capaz de identificar y evitar peligros. El símbolo correspondiente del embalaje indica que para la instalación y el funcionamiento se precisa personal especializado en electrotecnia. | |
| • Los productos son aptos para los ámbitos de aplicación de la construcción de equipos eléctricos, sistemas de control e instalaciones. | |
| • En caso de empleo de los conectores en exteriores, se deben proteger especialmente frente a las influencias del entorno. | |
| • Los productos confeccionados no se pueden manipular ni abrir de forma no autorizada. | |
| • Emplee solo conectores de acoplamiento que cumplan los datos técnicos de las normas indicadas (p. ej. las indicadas en los accesorios del producto de la página web en phoenixcontact.com/products). | |
| • El usuario será responsable del empleo del producto directamente junto con productos de otros fabricantes. | |
| • Con tensiones de servicio > 50 V AC, las carcasas de conectores conductoras eléctricamente deben conectarse a tierra | |
| • Compruebe que la tierra funcional o de protección esté correctamente conectada. | |
| • Al agrupar varios circuitos eléctricos en un cable y/o en un conector se aplican las normas VDE 0100/1.97 § 411.1.3.2 y DIN EN 60 204/11.98 § 14.1.3 | |
| • Tenga en cuenta los datos técnicos correspondientes. Encontrará los datos: o en el producto o en la etiqueta del embalaje o en la documentación suministrada o en la página web phoenixcontact.com/products seleccionando el producto | |
| • Utilice únicamente la herramienta que recomienda Phoenix Contact | |
| • Deben tenerse en cuenta las instrucciones de montaje/documentación de Design In del área de descargas de la web del producto en phoenixcontact.com/products. | |
| • No cierre los conectores enchufados con un capuchón. Encontrará el accesorio adecuado en la sección de accesorios del artículo, en phoenixcontact.com/products | |
| • Utilice los conectores solo completamente enchufados. | |
| • Al tender el cable, compruebe que la carga de tracción aplicada a los conectores no supere los límites determinados en las normas. | |
| • Respete el radio de flexión mínimo del cable. Disponga el cable sin forzarlo. | |
| • El conector se calienta durante un funcionamiento normal. En función de las condiciones ambientales, podría calentarse además la superficie del conector. En este caso, el usuario será el encargado de colocar las indicaciones de advertencia (p. ej. DIN EN ISO 13732-1:2008-12). | |
Propiedades del artículo
| Tipo de producto | Conectores rectangulares (lado del cable) |
| Construcción | VC3 |
| Número de salidas de cable | 1 |
| Número de contactos de potencia | 4 |
| Número de contactos de mando | 8 |
| Tipo de atornillado | M25 |
| Apantallado | sí |
| Salida de cables | inclinado |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 22 |
| Propiedades de aislamiento | |
| Grado de polución | 3 |
Propiedades eléctricas
| Tensión de dimensionamiento (II/2) | 630 V |
| Tensión de dimensionamiento (III/2) | 320 V |
| Tensión de dimensionamiento (III/3) | 250 V (Inserto de mando) |
| 400 V (Inserto de potencia) | |
| Tensión transitoria de dimensionamiento (III/3) | 4 kV |
| Tensión transitoria de dimensionamiento | 6 kV (Inserto de potencia) |
| 2,5 kV (Inserto de mando) | |
| Corriente asignada | 20 A (Inserto de potencia) |
| 10 A (Inserto de mando) |
Dimensiones
| Esquema de dimensiones |  |
| Anchura | 33 mm |
| Altura | 75 mm |
| Longitud | 89 mm |
Datos del material
| Color | níquel |
| Color de la parte de la carcasa | gris |
| Clase de inflamabilidad según UL 94 | V0 |
| Grupo material aislante | I / CTI 600 |
| Material junta | EPDM, conductor |
| Material carcasa | PA |
| Material contacto | CuZn |
| Material superficie del contacto | niquelado |
| Material soporte de contactos | PA |
| Material anillo tórico | NBR |
| Material conexión por tornillo | V4A |
Propiedades mecánicas
| Datos mecánicos | |
| Tipo de atornillado | M25 |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Índice de protección | IP65/IP66/IP67 |
| Temperatura ambiente (servicio) | -40 °C ... 100 °C |
| Característica | Valor |
|---|---|
| Longitud (EF001438) | 89 mm |
| Altura (EF000040) | 75 mm |
| Anchura (EF000008) | 33 mm |
| Grado de contaminación (EF006786) | 3 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO CABLEADO SENSORES ACTUADORES Y CONECTORES.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1885211-VC-EMV3-S2266 NZ | 107 Kbytes |
|
