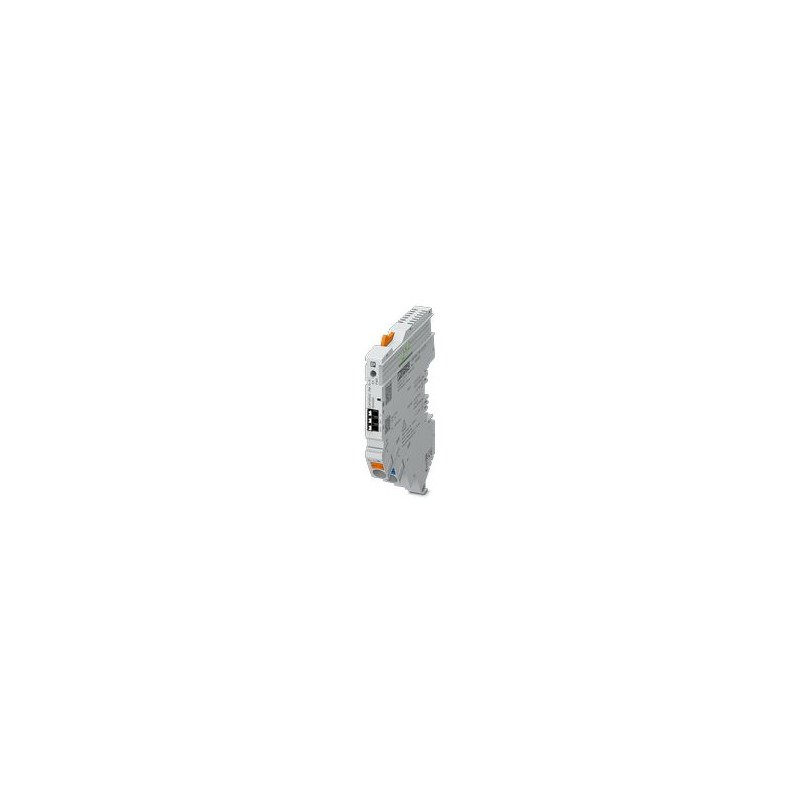

CAPAROC PM S-R EX 1344363 PHOENIX CONTACT Módulo de alimentación
CAPAROC PM S-R EX
1344363
PHOENIX_CONTACT
Módulo de alimentación
Módulo de alimentación con salida de estado y entrada de reinicio para la alimentación del sistema de interruptores para protección de equipos CAPAROC con 12 o 24 V DC. Homologación EX e para la zona 2. Para instalar sobre carriles DIN mediante las barras colectoras CAPAROC.
Protección sobretensiones
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos técnicos
Notas
| Generalidades | |
| Observación | Sin LABS – conforme a la especificación de prueba VW PV 3.10.7:2005-0 |
| Al conectar los conductores se debe comprobar que los módulos CAPAROC no se separen por las fuerzas de tracción. No se puede formar una ranura entre los módulos. | |
| ¡Cumpla las condiciones definidas para el uso en zonas Ex! Para la instalación, utilice una carcasa certificada adecuada que cuente con una protección mínima IP54 y que cumpla los requisitos de la norma IEC/EN 60079-0. Tenga en cuenta también los requisitos de IEC/EN 60079-14. | |
Propiedades del artículo
| Construcción | Módulo insertable |
| Tipo de producto | Interruptores de protección de aparatos, electrónicos |
| Familia de productos | CAPAROC |
| Número de puestos enchufables | 2 |
| Propiedades de aislamiento | |
| Clase de protección | III |
| Grado de polución | 2 |
Propiedades eléctricas
| Generalidades | |
| Tensión de servicio | 10 V DC ... 30 V DC |
| Tensión nominal | 12 V DC |
| 24 V DC | |
| Corriente asignada IN | 45 A DC (Corriente total entrada) |
| Tensión transitoria de dimensionamiento | 0,5 kV |
| Tipo de disparo | E (electrónico) |
| Rigidez dieléctrica | 35 V DC (Circuito de carga) |
| Rendimiento | > 99 % |
| Corriente de reposo I0 | típ. 9 mA (en marcha en vacío a 24 V) |
| Potencia disipada | típ. 0,22 W (en marcha en vacío a 24 V) |
| < 1,5 W (en funcionamiento nominal con 24 V y 45 A) | |
| Derating de temperatura | 45 A (Corriente total a 40 °C) |
| 30 A (Corriente total a 65 °C) | |
| MTBF (IEC 61709, SN 29500) | 18886912,65 h (a 25 °C con 21 % de carga) |
| 5907048,64 h (a 40 °C con 34,25 % de carga) | |
| 933563,97 h (a 40 °C con 100 % de carga) | |
| Caída de tensión | 0,03 V (con 45 A) |
| Reset | |
| Rango de tensión de entrada | 7 V DC ... 30 V DC (Reinicio con flanco descendente) |
| Absorción de corriente | típ. 0,5 mA (con 24 V DC) |
| Longitud de impulso | ≥ 50 ms |
| Longitud a desaislar | 8 mm |
| Sección de conductor rígido | 0,2 mm² ... 1,5 mm² |
| Sección de conductor AWG | 24 ... 16 |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,2 mm² ... 0,75 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,2 mm² ... 1,5 mm² |
| Salida de estado | |
| Tensión de salida | máx. 30 V DC (Tensión de entrada ±5 % sin fallo) |
| 0 V DC (Error) | |
| Corriente de salida | máx. 20 mA |
| Longitud a desaislar | 8 mm |
| Sección de conductor rígido | 0,2 mm² ... 1,5 mm² |
| Sección de conductor AWG | 24 ... 16 |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,2 mm² ... 0,75 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,2 mm² ... 1,5 mm² |
| Salida de estado | |
| Tensión de salida | máx. 30 V DC (Tensión de entrada ±5 % con I > 80 % en como mín. un canal) |
| Corriente de salida | máx. 20 mA |
| Longitud a desaislar | 8 mm |
| Sección de conductor rígido | 0,2 mm² ... 1,5 mm² |
| Sección de conductor AWG | 24 ... 16 |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,2 mm² ... 0,75 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,2 mm² ... 1,5 mm² |
Datos de conexión
| Sección de conductor AWG | (Convertido según IEC) |
| Circuito principal IN+ | |
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 18 mm |
| Sección de conductor rígido | 0,5 mm² ... 16 mm² |
| Sección de conductor AWG | 20 ... 8 |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,5 mm² ... 16 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,5 mm² ... 16 mm² |
| Circuito principal IN- | |
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 18 mm |
| Sección de conductor rígido | 0,5 mm² ... 16 mm² |
| Sección de conductor AWG | 20 ... 8 |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,5 mm² ... 16 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,5 mm² ... 16 mm² |
Señalización
| LED Power (PWR) verde | encendido (Sin error de canal) |
| encendido (Tensión de alimentación en el rango nominal) | |
| parpadea (3 x en caso de desactivación, bloqueo del programa) | |
| LED Power (PWR) rojo | encendido (Tensión de alimentación fuera del rango nominal) |
Dimensiones
| Esquema de dimensiones |  |
| Anchura | 12,4 mm |
| Altura | 132,4 mm |
| Profundidad | 111,3 mm (Con carril de 7,5 mm) |
Datos del material
| Material | PA 6 |
| PA 6 | |
| PA 6 | |
| PC | |
| Clase de inflamabilidad según UL 94 | V-0 |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -30 °C ... 65 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
| Altitud | ≤ 4000 m (amsl) |
| Comprobación de humedad | 96 h, 95 % RH, 40 °C |
| Choques (en servicio) | 30g (Duración 11 ms, impulso de choque en forma de semisinusoide, conforme a IEC 60068-2-27) |
| 25g (Duración 6 ms, impulso de choque semisinusoidal conforme a IEC 60068-2-27, choque continuo) | |
| Vibración (en servicio) | 5g (10 ... 150 Hz/10 ciclos/eje/X, Y, Z) |
Homologaciones
| Homologación UL | |
| Marcado | UL/C-UL Listed UL 508 |
| UL 121201 Class I, Division 2, Groups A, B, C, D, T4A | |
| ATEX | |
| Marcado | TÜV 22 ATEX 8874 X |
| II 3G Ex ec IIC T4 Gc | |
| IECEx | |
| Marcado | IECEx TUR 22.0049X |
| II 3G Ex ec IIC T4 Gc | |
| UKCA Ex (UKEX) | |
| Marcado | TÜV 22 UKEX 7109 X |
| II 3G Ex ec IIC T4 Gc | |
Normas y especificaciones
| Normas/disposiciones | EN 61000-6-2 |
| Observación | CEM - Inmunidad a interferencias para zonas industriales |
| Normas/disposiciones | EN 61000-6-3 |
| Observación | CEM - Emisión de perturbaciones para entornos domésticos, comerciales e industriales, así como pequeñas empresas |
| Normas/disposiciones | EN 60068-2-78 |
| Observación | Influencias ambientales - Humedad y calor, constante |
| Normas/disposiciones | EN 50178 |
| Observación | Equipamiento de instalaciones de alta intensidad con equipamientos electrónicos |
| Normas/disposiciones | EN 60068-2-27 |
| Observación | Influencias ambientales - impactos |
| Normas/disposiciones | IEC 60079-7 |
| Observación | Zona Ex. Parte 7: Protección del equipo por seguridad aumentada "e" |
| Normas/disposiciones | IEC 60079-0 |
| Observación | Zona Ex. Parte 0: Equipamiento. Requisitos generales |
Montaje
| Tipo de montaje | enchufable en barra colectora CAPAROC CR… |
